Lugar de origem: | China |
---|---|
Marca: | TOBO |
Certificação: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Quantidade de ordem mínima: | 3pcs |
Preço: | Negotiation |
Detalhes da embalagem: | CASO OU PÁLETE DE PLY-WOODEN |
Tempo de entrega: | 15 dias |
Termos de pagamento: | T / T, L / C, Western Union |
Habilidade da fonte: | 9980000PCS pelo mês |
Número do modelo: | 1/2” - 72" | Tipo: | Extremidade de tubulação |
---|---|---|---|
Tratamento de superfície: | Polonês | Código principal: | Círculo |
Tratamento do fim: | PE/BE | Técnicas: | Formado a frio |
Conexão: | Soldadura | aplicação: | Indústria, óleo, exaustão |
Realçar: | Tampão da tubulação da solda de extremidade,Tampões de extremidade do tubo |

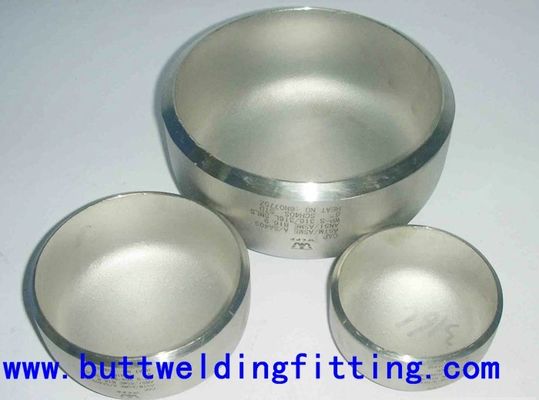

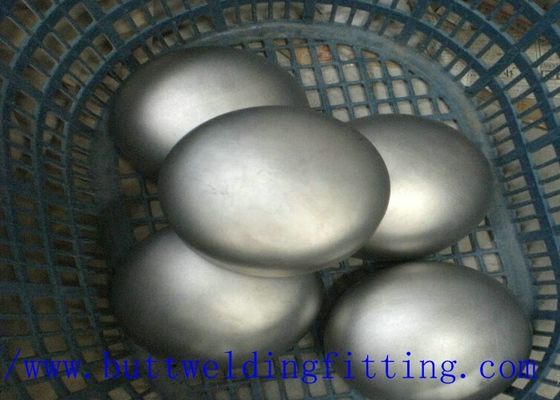

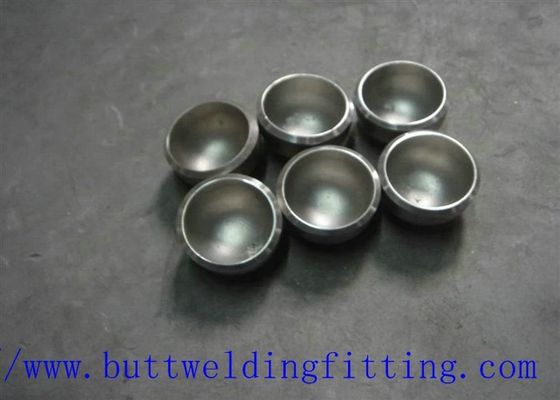

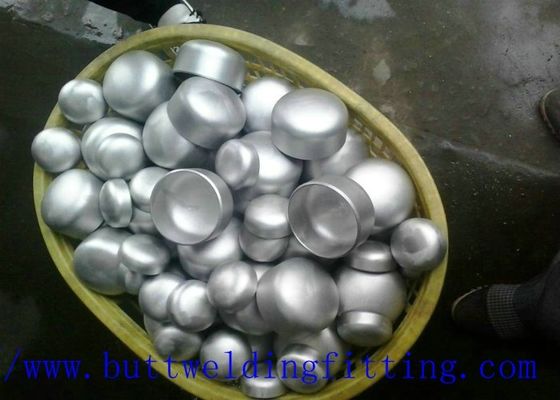

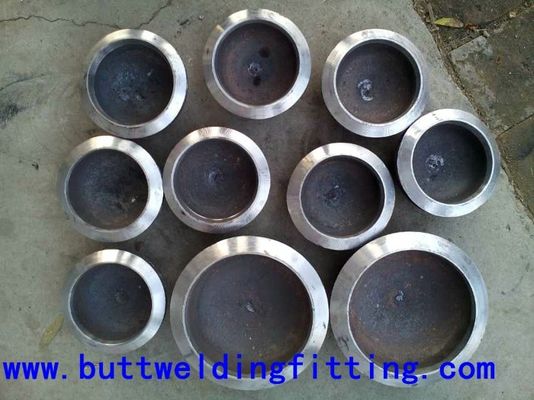

SA de aço inoxidável /A 403 tubulações de proteção de L-S Caps 316/316/tampão de extremidade
Técnicas: | formado a frio | Lugar de origem: | Shanghai, China (continente) | Number modelo: | 1/2” - 72" |
Marca: | TOBO | Conexão: | Soldadura | Forma: | Igual |
Material: | Aço carbono | Tipo: | sweepolet | Tratamento de superfície: | lustro |
Código principal: | círculo | Aplicação: | Indústria, óleo, exaustão | Tratamento do fim: | PE/BE |
SCH40S SA/A403 316/316L-S | Tampões de aço inoxidável |
Tampões de aço inoxidável, tampão de aço inoxidável, padrões do ANSI, do ISO, do JIS e do RUÍDO, medidas 1/2 a 56 polegadas.
Tamanho nominal da tubulação (NPS) | Diâmetro externo | Extremidade a terminar | |||
Tampão | |||||
B | D | E | E1 | Parede do limite grossa | |
15 20 25 32 40 | ½ ¾ 1 1 ¼ 1 ½ | 21,7 27,2 34,0 42,7 48,6 | 25,4 25,4 38,1 38,1 38,1 | - - - - - | - - - - - |
50 65 80 90 100 | 2 ½ 2 3 ½ 3 4 | 60,5 76,3 89,1 101,6 114,3 | 38,1 38,1 50,8 63,5 63,5 | 44,5 50,8 63,5 76,2 76,2 | 5,5 7,0 7,6 8,1 8,6 |
125 150 200 250 300 | 5 6 8 10 12 | 139,8 165,2 216,3 267,4 318,5 | 76,2 88,9 101,6 127,0 152,4 | 88,9 101,6 127,0 152,4 177,8 | 9,5 11,0 12,7 12,7 12,7 |
350 400 450 500 550 600 | 14 16 18 20 22 24 | 355,6 406,4 457,2 508,0 558,8 609,6 | 165,1 177,8 203,2 228,6 - - | 190,5 203,2 228,6 254,0 - - | 12,7 12,7 12,7 12,7 - - |
650 700 750 800 850 900 950 | 26 28 30 32 34 36 38 | 660,4 711,2 762,0 812,8 863,6 914,4 965,2 | - - - - - - - | - - - - - - - | - - - - - - - |
1000 1050 1100 1150 1200 | 40 42 44 46 48 | 1016,0 1066,8 1117,6 1168,4 1219,2 | - - - - - | - - - - - | - - - - - |
Substantivo Tamanho da tubulação (NPS) | Parte externa Diâmetro no chanfro D | Fim-a-fim | ||
TAMPÃO | ||||
Comprimento (1) | Limitando a espessura de parede para o comprimento “E” | Comprimento (2) | ||
E | E1 | |||
½ ¾ 1 1 ¼ 1 ½ | 0,84 1,05 1,32 1,66 1,90 | 1,00 1,00 1,50 1,50 1,50 | 0,18 0,15 0,18 0,19 0,20 | 1,00 1,00 1,50 1,50 1,50 |
2 ½ 2 3 ½ 3 4 | 2,38 2,88 3,50 4,00 4,50 | 1,50 1,50 2,00 2,50 2,50 | 0,22 0,28 0,30 0,32 0,34 | 1,75 2,00 2,50 3,00 3,00 |
5 6 8 10 12 | 5,56 6,62 8,62 10,75 12,75 | 3,00 3,50 4,00 5,00 6,00 | 0,38 0,43 0,50 0,50 0,50 | 3,50 4,00 5,00 6,00 7,00 |
14 16 18 20 22 | 14,00 16,00 18,00 20,00 22,00 | 6,50 7,00 8,00 9,00 10,00 | 0,50 0,50 0,50 0,50 0,50 | 7,50 8,00 9,00 10,00 10,00 |
24 26 28 30 32 | 24,00 26,00 28,00 30,00 32,00 | 10,50 10,50 10,50 10,50 10,50 | 0,50 - - - - | 12,00 - - - - |
34 36 38 40 42 | 34,00 36,00 38,00 40,00 42,00 | 10,50 10,50 12,00 12,00 12,00 | - - - - - | - - - - - |
44 46 48 | 44,00 46,00 48,00 | 13,50 13,50 13,50 | - - |
Padrão:
ANSI B16.9/16,28, ASTM A53/A106, API 5L, ASME B36.10M---1996, DIN2605/2615/2616, JIS P2311/2312
Tratamento de superfície:
Óleo transparente, óleo preto da oxidação-prova ou quente galvanizados.
O projeto especial disponível todo o processo de produção é feito de acordo com ISO9001: 2000 restritamente.
palavra-chave:
tampão, tampão sem emenda, tampão de aço, tampão sem emenda do aço carbono, tampão da tubulação, extremidade do tampão
Baseado em materiais diferentes, os tampões da tubulação incluem o tampão do aço carbono, o tampão de aço inoxidável, e o tampão etc. do aço de liga.
Segundo sua construção, os tampões da tubulação contêm o tampão rosqueado, o tampão afilado e o tampão antigiros etc.
Formas comuns:
Os tampões da tubulação podem estar em várias formas. Algumas das formas comuns são forma hemispherical, oval, quadrada, retangular, de U e forma de I.
Tamanho
Tampão da tubulação: 1/2 " ~60"
DN15~DN1500
Espessura de parede:
sch10, sch20, sch30, STD, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Espessura de parede máxima: 200mm
Materiais
Aço carbono: ASTM/ASME A234 WPB-WPC
Aço de liga: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
De aço inoxidável: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Aço da baixa temperatura: ASTM/ASME A402 WPL 3-WPL 6
Aço do elevado desempenho: ASTM/ASME A860 WPHY 42-46-52-60-65-70
Dobra, espremendo, pressionando, forjadura, fazendo à máquina e mais
