Lugar de origem: | CHINA |
---|---|
Marca: | TOBO |
Certificação: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Número do modelo: | Mesa |
Quantidade de ordem mínima: | 1pc |
Preço: | USD |
Detalhes da embalagem: | caso de madeira |
Tempo de entrega: | dias 10-90work |
Termos de pagamento: | L/C, T/T, Western Union, |
Habilidade da fonte: | 5000pcs pelo mês |
Tamanho: | 3" | classe: | 150# |
---|---|---|---|
Enfrentar: | Conforme o desenho | Tipo: | Flange do pescoço da solda |
Padrão: | ANSI/ASME | Cor: | Prata |
Realçar: | Flange do pescoço da solda de 150# DN80,Flange do pescoço da solda de ASTM A182 |
FLANGE RF 150# DE AÇO INOXIDÁVEL DN 80 SCH 40S ASTM A182 GR F51 UNS S31803 do PESCOÇO da SOLDA
Tamanho: 1/2” - 60"
Marca: TOBO
Classe: 600 LIBRAS
Tipo: Flange do pescoço da solda, flange de WN (cara aumentada)
Especialize-se: Conforme o desenho
Padrão:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
RUÍDO:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, RUÍDO 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
B.S:
BS4504, BS4504, BS1560, BS10, etc.
As flanges do pescoço da solda são furadas com a espessura de parede da flange que tem dimensões iguais à tubulação de harmonização. Mais leve a tubulação é maior o furo é na flange do pescoço da solda. E inversamente mais pesada a tubulação é menor o furo é na flange do pescoço da solda. As flanges do pescoço da solda geralmente são usadas nos sistemas de alta pressão e são apropriadas para temperaturas frias ou quentes.
Flanges do pescoço da solda da série B de ASME B16.47
Flanges do pescoço da solda da classe 75 da série B de ASME B16.47
Flanges do pescoço da solda da classe 150 da série B de ASME B16.47
Flanges do pescoço da solda da classe 300 da série B de ASME B16.47
Flanges do pescoço da solda da classe 600 da série B de ASME B16.47
Flanges do pescoço da solda da classe 900 da série B de ASME B16.47
O pescoço da solda flangeia material & categorias:
Flanges de aço inoxidável do pescoço da solda: ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Flanges do pescoço da solda do aço carbono: ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 SE 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Flanges do pescoço da solda do aço de liga: ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
Flanges de aço frente e verso do pescoço da solda: ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Flanges frente e verso super do pescoço da solda: ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
Flanges do pescoço da solda da liga de níquel: O níquel 200 (no. N02200 de UNS), níquel 201 (no. N02201 de UNS), Monel 400 (no. N04400), Monel 500 de UNS (no. N05500), Inconel 800 de UNS (no. N08800), Inconel 825 de UNS (no. N08825), Inconel 600 de UNS (no. N06600), Inconel 625 de UNS (no. N06625), Inconel 601 de UNS (no. N06601), Hastelloy C 276 de UNS (no. N10276 de UNS), liga 20 (no. N08020 de UNS), etc.
Flanges do pescoço da solda da liga de cobre: No. C10100 de UNS, 10200, 10300, 10800, 12000, 12200, 70600, 71500, no. C 70600 de UNS (Cu - Ni 90/10), C 71500 (Cu-Ni-70/30)
Flanges do pescoço da solda do aço carbono da baixa temperatura: ASTM A350, LF2, LF3
Aplicações de flanges do pescoço da solda da classe 600 da série B de ASME B16.47
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são usadas no processamento químico e petroquímica.
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são usadas na eletrônica.
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são usadas no equipamento de processamento para a pureza de manutenção do produto em segurar alimentos, fibras sintéticas.
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são usadas na engenharia marinha e a pouca distância do mar.
Características de flanges do pescoço da solda da classe 600 da série B de ASME B16.47
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são altamente resistentes aos vários produtos químicos de diminuição.
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são resistência excelente aos alcaloides cáusticos.
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são condutibilidade elétrica alta.
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são resistência de corrosão excelente às águas destiladas e naturais.
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são resistência às soluções de sal neutras e alcalinas.
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são resistência excelente para secar o flúor.
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são amplamente utilizadas segurar a soda cáustica.
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são boas propriedades térmicas, elétricas e magnetostritoras.
As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 oferecem alguma resistência aos ácidos clorídricos e sulfúricos em temperaturas e em concentrações modestas.
Dimensões de flanges do pescoço da solda da classe 600 da série B de ASME B16.47
Tubulação Diam normal. | O.D. DE Flange |
Grosso Ness (Thk.) |
Comprimento Através Cubo |
Diam. de Cubo na base |
Cubo Diam. Parte superior |
Aumentado Cara Diam. |
Diam. de Parafuso Círculo |
No. de Parafuso Furos |
Diam. de Parafuso Furos |
Diam. de Parafuso |
Faixa Raio Mínimo. |
polegada | O | C | Y | X | R | BD | BN | BH | DB | r1 | |
26" | 889 | 111,3 | 180,8 | 698,5 | 660,4 | 726,9 | 806,5 | 28 | 44,5 | 1 5/8 | 12,7 |
28" | 952,5 | 115,8 | 190,5 | 752,3 | 711,2 | 784,4 | 863,6 | 28 | 47,8 | 1 3/4 | 12,7 |
30" | 1022,4 | 125,5 | 204,7 | 806,5 | 762 | 841,2 | 927,1 | 28 | 50,8 | 1 7/8 | 12,7 |
32" | 1085,9 | 130 | 215,9 | 860,6 | 812,8 | 895,4 | 984,3 | 28 | 53,8 | 2 | 12,7 |
34" | 1162,1 | 141,2 | 233,4 | 914,4 | 863,6 | 952,5 | 1054,1 | 24 | 60,5 | 2 1/4 | 14,2 |
36" | 1212,9 | 146,3 | 242,8 | 968,2 | 914,4 | 1009,7 | 1104,9 | 28 | 60,5 | 2 1/4 | 14,2 |
38" | O tamanho 38" com 60" é idêntico à série a, flanges da classe 600. |

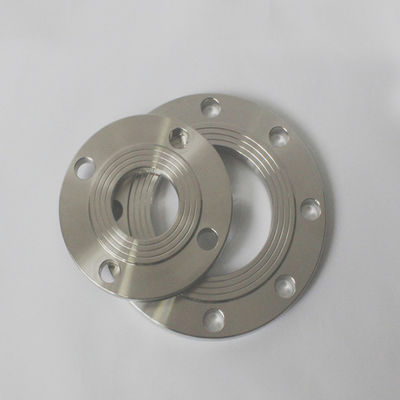

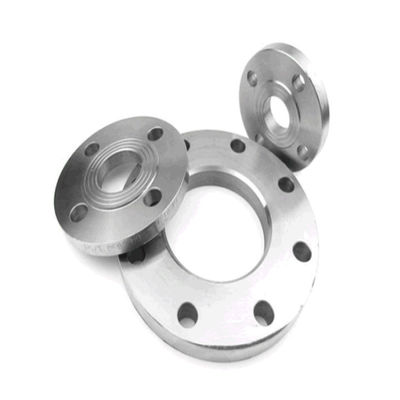

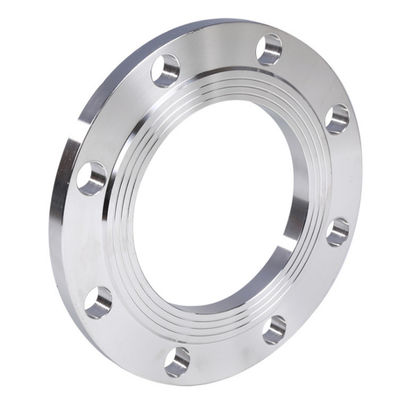

Mostra do produto
