Lugar de origem: | China |
---|---|
Marca: | TOBO |
Certificação: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Número do modelo: | A403 wp304l/wp316l/321/321h |
Quantidade de ordem mínima: | 3pcs |
Preço: | USD0.3-60 PER PC |
Detalhes da embalagem: | CASO OU PÁLETE DE PLY-WOODEN |
Tempo de entrega: | 15 dias |
Termos de pagamento: | T / T, L / C, Western Union |
Habilidade da fonte: | 9990000PCS pelo mês |
Tipos: | Conc.reducer; Redutor da CCE | Materiais: | A403 wp304l/wp316l/321/321h |
---|---|---|---|
Espessura:: | Sch5-Sch160, STD, XS, XXS | Padrão:: | ANSI/ASTM B16.9/16.28, API 5L, DIN2617, JIS B2311/2312/2313 |
Revestimento de superfície:: | lixe a explosão, pintura preta, galvanizando o revestimento | ||
Realçar: | Encaixes do redutor da tubulação,Redutor da tubulação concêntrica |

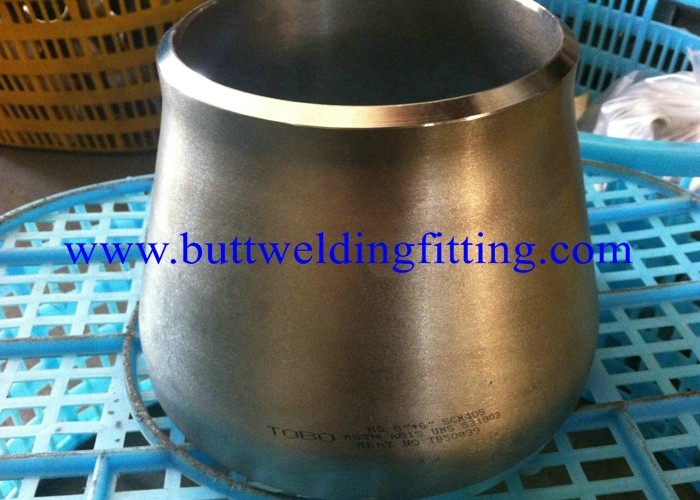

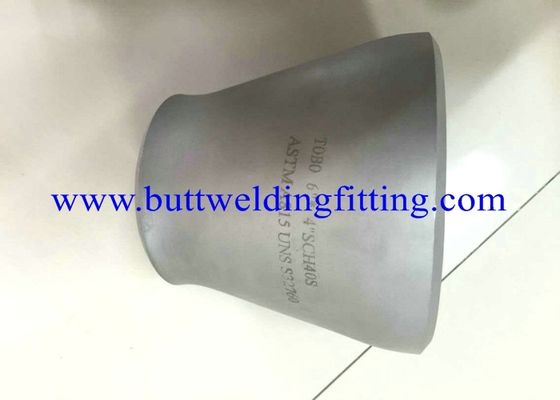

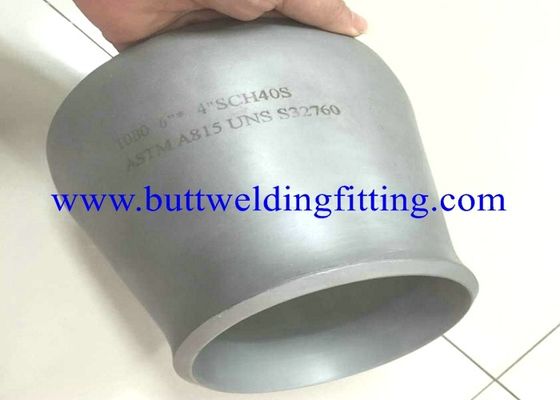

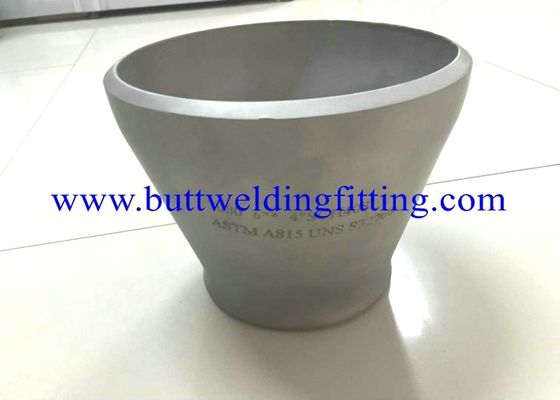

Redutor concêntrico, Sch STD, redutor A403 wp304l/wp316l/321/321h de aço inoxidável 12" x8”
Detalhes do produto
Redutor concentrado de aço inoxidável
1 padrão & Marterial do produto
Padrão
1) Padrão: ASTM, ASME, RUÍDO, JIS, API, GB, ISO
2) Certificações: ABS, CENTÍMETRO CÚBICO, TUV, CENTÍMETRO CÚBICO, GL, BV, ISO14001, ISO9001, OHSMS
Material:
Aço carbono: EN 10216-2 (P235GH, P265GH) EN10222-2 DE ASTM A-234 (WPB, WPC) (P245GH, P280GH) N-F A49-213 (TU42C, TU48C)
Aço de baixa liga: ASTM A-420 (WPL6) ASTM A-234 (WP11, WP22, WP5) ASTM A-860 (A860-
WPHY52)
De aço inoxidável: ASTMA403M (WP304, WP304L, WP304H, WP316, WP316L, WP321, WP321H, WP347, WP347H) EN10216-5 (X2CrNiN18-10 (1,4311), X5CrNi18-10 (1,4301), X5CrNiMo17-12 2 (1,4401), X2CrNiMo17-12-2 (1,4404)
Observações:
1) O tamanho normal acima é fornecido para você referência.
2) Feito-à-medida como as exigências de clientes para o tamanho especial.
Controle da qualidade
Linha de produção 3 & teste relacionado
Nós pagamos a atenção a cada etapa da fabricação, e controlamos com cuidado detalhes de evry do processo, projetamo-los, fabricamo-los e testamo-los, a fim garantir o produto superexcellent.
uma inspeção da matéria prima:
a dimensão e a verificação da tolerância, a verificação da qualidade da aparência, as propriedades mecânicas que testam, a verificação do peso e o certificado do controle de qualidade da matéria prima verificam
inspeção dos bens semiacabados de b:
a dimensão e a tolerância verificam, inspeção física e química, magnetismo do escapamento e inspeção ultrassônica
inspeção terminada c dos bens:
dimensão e tolerância, verificação da qualidade do appperance e teste das propriedades mecânicas
inspeção de d antes de à saída da fábrica:
Nós arranjamos nosso pessoal do QC à planta da fabricação para a inspeção final da qualidade e da embalagem cada vez antes que nós entreguemos bens ao porto para enviar, e a equipe de vendas conectada será com o pessoal do QC a certificar-se que nós fizemos tudo inteiramente e para cumprir restritamente nossas exigências de clientes.
Especificação
Eccentric Cocentric Reduer de Reduer
Diâmetro nominal |
Diâmetro externo |
Extremidade a terminar |
||
D1*D2 |
||||
DN |
NPS |
Série A |
Série B |
H |
20×15 |
3/4×1/2 |
26.9×21.3 |
25×18 |
38 |
20×10 |
3/4×3/8 |
26.9×17.3 |
25×14 |
38 |
25×20 |
1×3/4 |
33.7×26.9 |
32×25 |
51 |
25×15 |
1×1/2 |
33.7×21.3 |
32×18 |
51 |
32×25 |
1.1/4×1 |
42.4×33.7 |
38×32 |
51 |
32×20 |
1.1/4×3/4 |
42.4×26.9 |
38×25 |
51 |
32×15 |
1.1/4×1/2 |
42.4×21.3 |
38×18 |
51 |
40×32 |
1.1/2×1.1/4 |
48.3×42.4 |
45×38 |
64 |
40×25 |
1.1/2×1 |
48.3×33.7 |
45×32 |
64 |
40×20 |
1.1/2×3/4 |
48.3×26.9 |
45×25 |
64 |
40×15 |
1.1/2×1/2 |
48.3×21.3 |
45×18 |
64 |
50×40 |
2×1.1/2 |
60.3×48.3 |
57×45 |
76 |
50×32 |
2×1.1/4 |
60.3×42.4 |
57×38 |
76 |
50×25 |
2×1 |
60.3×33.7 |
57×32 |
76 |
50×20 |
2×3/4 |
60.3×26.9 |
57×25 |
76 |
65×50 |
2.1/2×2 |
73.0×60.3 |
76×57 |
89 |
65×40 |
2.1/2×1.1/2 |
73.0×48.3 |
76×45 |
89 |
65×32 |
2.1/2×1.1/4 |
73.0×42.4 |
76×38 |
89 |
65×25 |
2.1/2×1 |
73.0×33.7 |
76×32 |
89 |
80×65 |
3×2.1/2 |
88.9×73.0 |
89×76 |
89 |
80×50 |
3×2 |
88.9×60.3 |
89×57 |
89 |
80×40 |
3×1.1/2 |
88.9×48.3 |
89×45 |
89 |
80×32 |
3×1.1/4 |
88.9×42.4 |
89×38 |
89 |
90×80 |
3.1/2×3 |
101.6×88.9 |
- |
102 |
90×65 |
3.1/2×2.1/2 |
101.6×73.0 |
- |
102 |
90×50 |
3.1/2×2 |
101.6×60.3 |
- |
102 |
90×40 |
3.1/2×1.1/2 |
101.6×48.3 |
- |
102 |
90×32 |
3.1/2×1.1/4 |
101.6×42.4 |
- |
102 |
100×90 |
4×3.1/2 |
114.3×101.6 |
- |
102 |
100×80 |
4×3 |
114.3×88.9 |
108×89 |
102 |
100×65 |
4×2.1/2 |
114.3×73.0 |
108×76 |
102 |
100×50 |
4×2 |
114.3×60.3 |
108×57 |
102 |
100×40 |
4×1.1/2 |
114.3×48.3 |
108×45 |
102 |
125×100 |
5×4 |
141.3×114.3 |
133×108 |
127 |
125×90 |
5×3.1/2 |
141.3×101.6 |
- |
127 |
125×80 |
5×3 |
141.3×88.9 |
133×89 |
127 |
125×65 |
5×2.1/2 |
141.3×73.0 |
133×76 |
127 |
125×50 |
5×2 |
141.3×60.3 |
133×57 |
127 |
150×125 |
6×5 |
168.3×141.3 |
159×133 |
140 |
150×100 |
6×5 |
168.3×114.3 |
159×108 |
140 |
150×90 |
6×3.1/2 |
168.3×101.6 |
- |
140 |
150×80 |
6×3 |
168.3×88.9 |
159×89 |
140 |
150×65 |
6×2.1/2 |
168.3×73.0 |
159×76 |
140 |
200×150 |
8×6 |
219.1×168.3 |
219×159 |
152 |
200×125 |
8×5 |
219.1×141.3 |
219×133 |
152 |
200×100 |
8×4 |
219.1×114.3 |
219×108 |
152 |
200×90 |
8×3.1/2 |
219.1×101.6 |
- |
152 |
250×200 |
10×8 |
273.0×219.1 |
273×219 |
178 |
250×150 |
10×6 |
273.0×168.3 |
273×159 |
178 |
250×125 |
10×5 |
273.0×141.3 |
273×133 |
178 |
250×100 |
10×4 |
273.0×114.3 |
273×108 |
178 |
300×250 |
12×10 |
323.9×273.1 |
325×273 |
203 |
300×200 |
12×8 |
323.9×219.1 |
325×219 |
203 |
300×150 |
12×6 |
323.9×168.3 |
325×159 |
203 |
300×125 |
12×5 |
323.9×141.3 |
325×133 |
203 |
350×300 |
14×12 |
355.6×323.9 |
377×325 |
330 |
350×250 |
14×10 |
355.6×273.0 |
377×273 |
330 |
350×200 |
14×8 |
355.6×219.1 |
377×219 |
330 |
350×150 |
14×6 |
355.6×168.3 |
377×159 |
330 |
400×350 |
16×14 |
406.4×355.6 |
426×377 |
356 |
400×300 |
16×12 |
406.4×323.9 |
426×325 |
356 |
400×250 |
16×10 |
406.4×273.0 |
426×273 |
356 |
400×200 |
16×8 |
406.4×219.1 |
426×219 |
356 |
450×400 |
18×16 |
457×406.4 |
478×426 |
381 |
450×350 |
18×14 |
457×355.6 |
478×377 |
381 |
450×300 |
18×12 |
457×323.9 |
478×325 |
381 |
450×250 |
18×10 |
457×273.0 |
478×273 |
381 |
500×450 |
20×18 |
508×457 |
529×478 |
508 |
500×400 |
20×16 |
508×406.4 |
529×426 |
508 |
500×350 |
20×14 |
508×355.6 |
529×377 |
508 |
500×300 |
20×12 |
508×323.9 |
529×325 |
508 |
550×500 |
22×20 |
559×508 |
- |
508 |
550×450 |
22×18 |
559×457 |
- |
508 |
550×400 |
22×16 |
559×406.4 |
- |
508 |
550×350 |
22×14 |
559×355.6 |
- |
508 |
600×550 |
24×22 |
610×559 |
- |
508 |
600×500 |
24×20 |
610×508 |
630×529 |
508 |
600×450 |
24×18 |
610×457 |
630×478 |
508 |
600×400 |
24×22 |
610×406.4 |
630×426 |
508 |
650×600 |
26×24 |
660×610 |
- |
610 |
650×550 |
26×22 |
660×559 |
- |
610 |
650×500 |
26×20 |
660×508 |
- |
610 |
650×450 |
26×18 |
660×457 |
- |
610 |
700×650 |
28×26 |
711×660 |
- |
610 |
700×600 |
28×24 |
711×610 |
720×630 |
610 |
700×550 |
28×22 |
711×559 |
- |
610 |
700×500 |
28×20 |
711×508 |
720×530 |
610 |
750×700 |
30×28 |
762×711 |
- |
610 |
750×650 |
30×26 |
762×660 |
- |
610 |
750×600 |
30×24 |
762×610 |
- |
610 |
750×550 |
30×22 |
762×559 |
- |
610 |
800×750 |
32×30 |
813×762 |
- |
610 |
800×700 |
32×28 |
813×711 |
820×720 |
610 |
800×650 |
32×26 |
813×660 |
- |
610 |
800×600 |
32×24 |
813×610 |
820×630 |
610 |
850×800 |
34×32 |
864×813 |
- |
610 |
850×750 |
34×30 |
864×762 |
- |
610 |
850×700 |
34×28 |
864×711 |
- |
610 |
850×650 |
34×26 |
864×660 |
- |
610 |
900×850 |
36×34 |
914×864 |
- |
610 |
900×800 |
36×32 |
914×813 |
920×820 |
610 |
900×750 |
36×30 |
914×762 |
- |
610 |
900×700 |
36×28 |
914×711 |
920×720 |
610 |
950×900 |
38×36 |
965×914 |
- |
610 |
950×850 |
38×34 |
965×864 |
- |
610 |
950×800 |
38×32 |
965×813 |
- |
610 |
950×750 |
38×30 |
965×762 |
- |
610 |
1000×950 |
40×38 |
1016×965 |
- |
610 |
1000×900 |
40×36 |
1016×914 |
1020×920 |
610 |
1000×850 |
40×34 |
1016×864 |
- |
610 |
1000×800 |
40×32 |
1016×813 |
1020×820 |
610 |
1050×1000 |
42×40 |
1067×1016 |
- |
610 |
1050×950 |
42×38 |
1067×965 |
- |
610 |
1050×900 |
42×36 |
1067×914 |
- |
610 |
1050×850 |
42×34 |
1067×864 |
- |
610 |
1100×1050 |
44×42 |
1118×1067 |
- |
610 |
1100×1000 |
44×40 |
1118×1016 |
1120×1020 |
610 |
1100×950 |
44×38 |
1118×965 |
- |
610 |
1100×900 |
44×36 |
1118×914 |
1220×920 |
610 |
1150×1100 |
46×44 |
1168×1118 |
- |
711 |
1150×1050 |
46×42 |
1168×1067 |
- |
711 |
1150×1000 |
46×40 |
1168×1016 |
- |
711 |
1150×950 |
46×38 |
1168×965 |
- |
711 |
1200×1150 |
48×46 |
1220×1168 |
- |
711 |
1200×1100 |
48×44 |
1220×1118 |
1220×1120 |
711 |
1200×1050 |
48×42 |
1220×1067 |
- |
711 |
1200×1000 |
48×40 |
1220×1016 |
1220×1020 |
711 |
Nota: |
