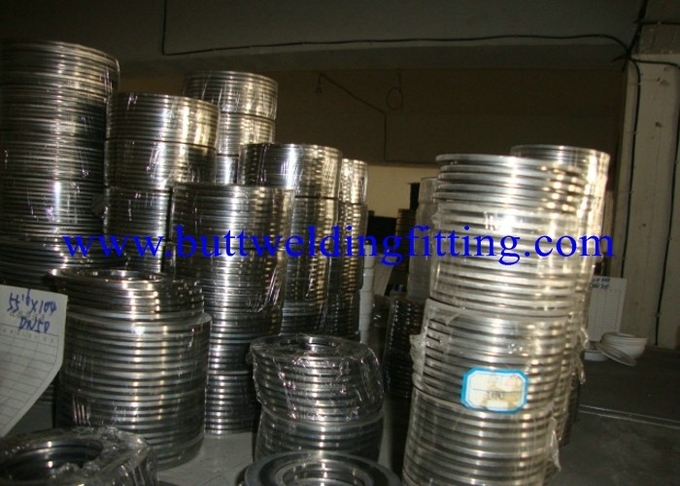

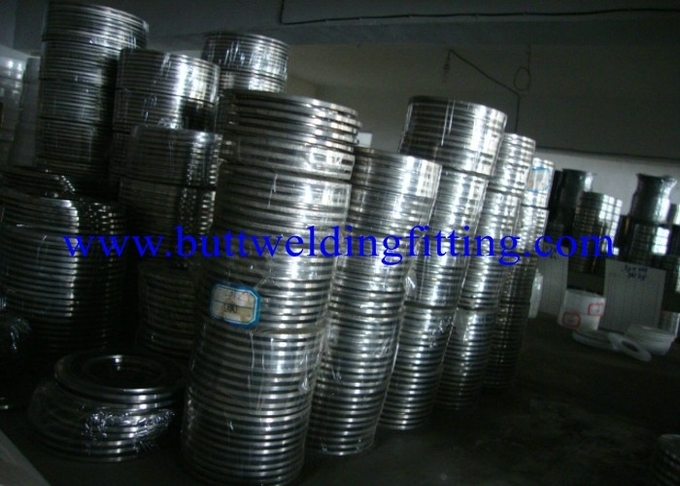

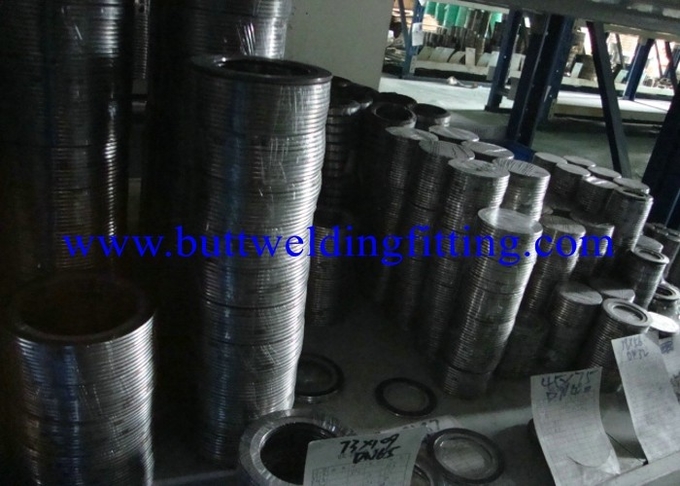

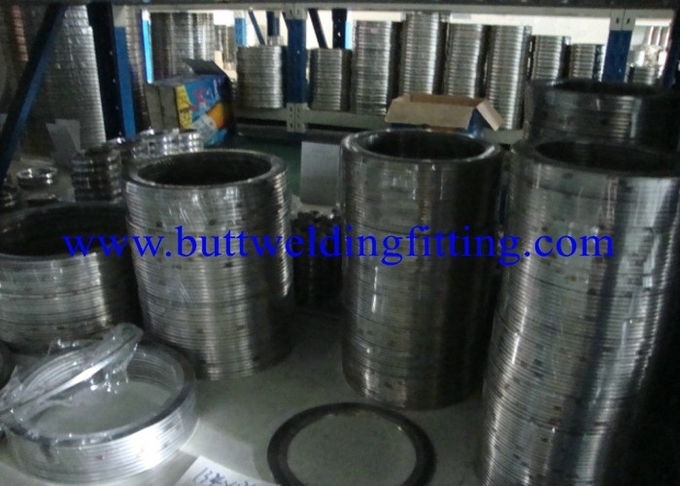

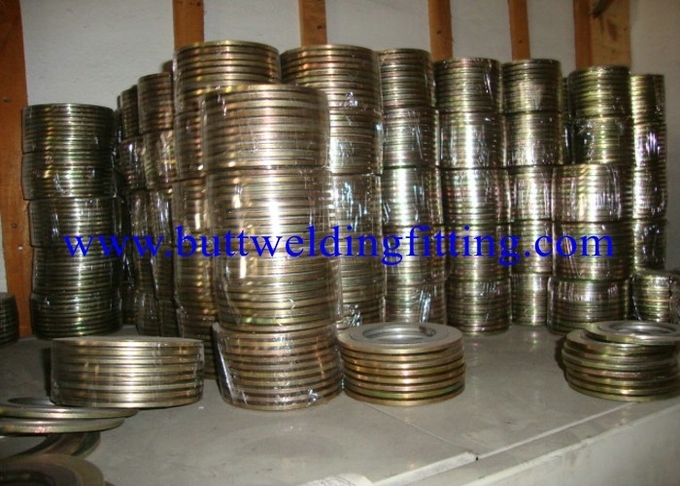

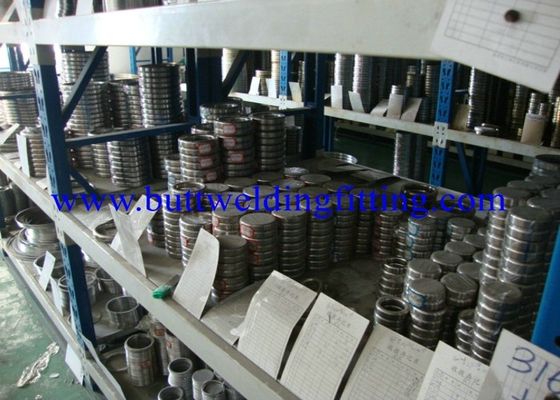

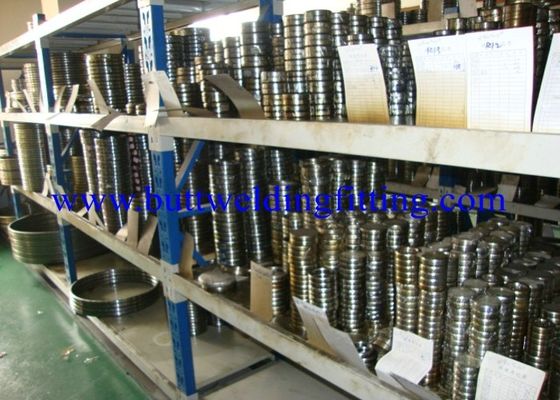

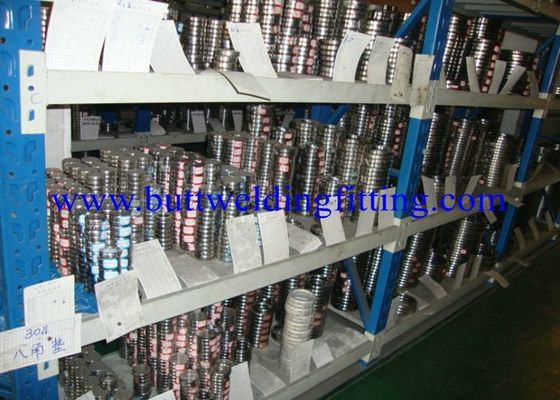

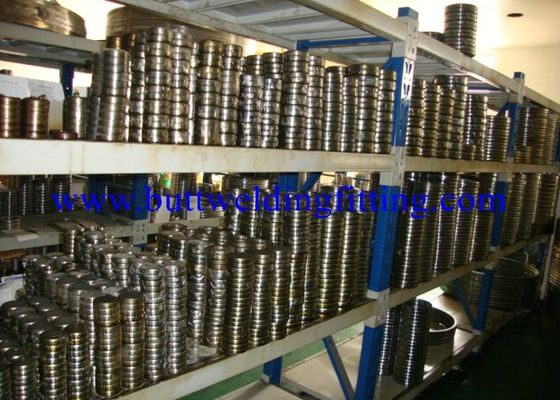

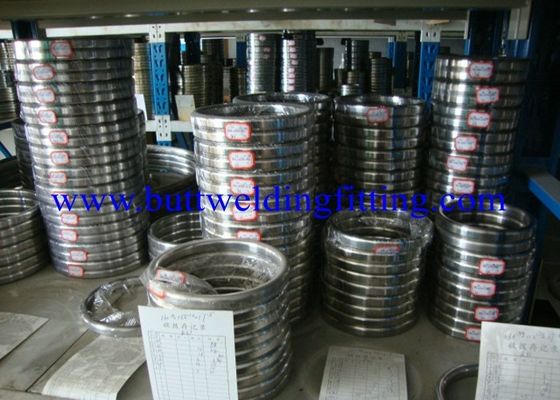

Gaxeta lisa de aço inoxidável do anel do ODM 317L do OEM para a língua e o sulco

O material macio do revestimento fornece o baixo assento da gaxeta do esforço, quando a geometria serrilhada do núcleo do metal aumentar o desempenho da selagem induzindo concentrações de esforço nas superfícies de selagem. As serrilhas minimizam o movimento lateral do material do revestimento, quando o núcleo do metal fornecer a resistência da rigidez e da ruptura. A gaxeta exibe características excelentes da compressibilidade e da recuperação, mantendo a tensão comum sob flutuações da pressão e da temperatura, o diferencial da temperatura através da cara da flange, a rotação da flange, o abrandamento de esforço do parafuso, e o rastejamento. Apropriado do vácuo às aplicações extremamente de alta pressão.

Denomine o nenhum: RS3-PN é fabricado sem um anel do guia para a língua e o sulco, ou aplicações recessed da flange tais como o homem e a fêmea. É usado tipicamente em aplicações do permutador de calor e aplicado como uma elevação às gaxetas jacketed dobro. Sugere-se altamente para ter o nubbin (se presente) feito à máquina para fora como uma melhor prática.
Onde as separações da passagem são exigidas, são igualmente kamm perfilado e laminado. São a mesma espessura que o anel, e guardado firmemente no lugar com soldas.

Denomine o nenhum: RS3-ZG é construído com um anel integral do guia para finalidades de alinhamento. Sugere-se para ser usado em flanges aumentadas da cara. A gaxeta tipicamente é projetada e feita sob medida por especs. EN12560-6 para flanges de ASME B16.5, mas pode ser fabricada para caber outros padrões.


Denomine o nenhum: RS3-ZA utiliza um anel fraco do guia do ajuste. Este projeto popular é preferido para o tamanho nominal da tubulação e a cara aumentada classe da pressão flangeia e é usada no equipamento com características radiais excessivas da tesoura, ciclismo térmico, e expansões.
A gaxeta tipicamente é projetada e feita sob medida por especs. EN12560-6 para flanges de ASME B16.5, mas pode ser fabricada para caber outros padrões.

As gaxetas de Kammprofile são uma elevação ideal para as aplicações do equipamento onde as gaxetas sem fôlego espirais padrão, os projetos jacketed do dobro, e as gaxetas metálicas onduladas são de uso geral.

As dimensões de Kammprofile RS3-PN podem ser as mesmas que as gaxetas do estilo RS1-R que são assentadas no grande homem/na língua/sulco fêmea, grande, e em junções pequenas da língua/sulco. Tecnicamente, as dimensões que são especificadas para a grande ferida espiral ASME B16.20 para flanges da série A e do B de ASME B16.47 podem ainda aplicar-se para as gaxetas de Kammprofile pelo projeto de RS3-ZG/RS3-ZA.

Dimensões para Kammprofile RS3-ZG/RS3-ZA por EN 12560-6
para serir flanges de ASME B16.5

O metal ondulado é coberto com a camada da grafite, a cerâmica ou do PTFE. Uma camada de terminação adicional é aplicada segundo as exigências do meio ser selado. Tais gaxetas são usadas nas superfícies de selagem desiguais ou distorcidas, onde uns materiais mais elásticos com melhor desempenho da selagem são precisados.

Nota: O metal tem 0,5 milímetros grosso e o passo da corrugação é 3mm, 4mm ou 6mm segundo a largura das gaxetas. A espessura da corrugação é aproximadamente 1mm a 1,5mm, segundo o tamanho da gaxeta. O metal ondulado pode ser coberto com as camadas da grafite, as cerâmicas ou do PTFE na espessura 0.5mm, 1mm ou 1,5mm.
