Lugar de origem: | China |
---|---|
Marca: | Tobo |
Certificação: | ISO9001, API,CE |
Número do modelo: | Cotovelo |
Quantidade de ordem mínima: | 1pcs |
Preço: | USD Depending on quantity |
Detalhes da embalagem: | CASO OU PÁLETE DE PLY-WOODEN |
Tempo de entrega: | 10-100 dias segundo a quantidade |
Termos de pagamento: | T / T, L / C, Western Union |
Habilidade da fonte: | 3,0000pcs pelo mês |
Forma: | Igual | Materiais: | Aço Inoxidável |
---|---|---|---|
Tamanho: | 1/2 sem emenda” a 24" soldou 24" a 72" | Espessura: | SCH10-SCH160 XXS |
OD: | 1-72inch | ||
Realçar: | Encaixes de tubo da solda de extremidade,butt conexões soldadas da tubulação |

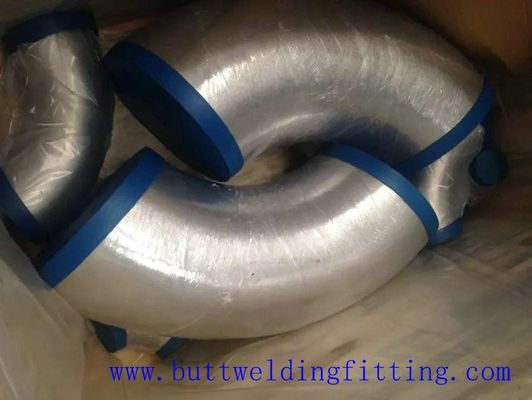

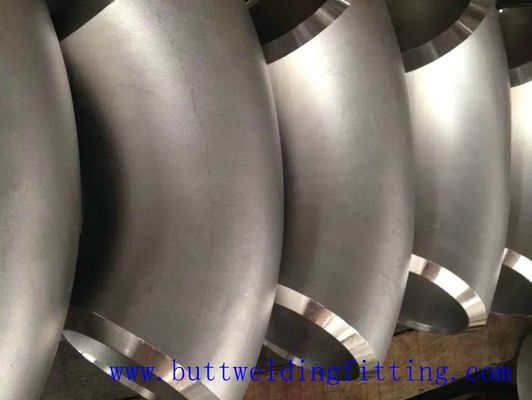

Aço de aço inoxidável dos encaixes da solda de extremidade do raio longo cotovelo de 90 graus
O encaixe de tubulação de aço inoxidável da extremidade-solda 304/304L de Zhitong, programação 40, é um raio curto cotovelo de 90 graus para o sentido de fluxo em mudança entre as tubulações. A conexão da extremidade-solda do cotovelo é chanfrada para permitir um furo liso e um fluxo fluido melhor. Feito de 304/304L de aço inoxidável, o índice de carbono mais baixo deste encaixe de tubulação minimiza a precipitação prejudicial do carboneto durante a soldadura, assegurando a resistência de corrosão. Encontra ambos os 304 padrões de aço da força e extra-baixos padrões do carbono 304L para o controle de qualidade.
Os encaixes de tubulação são componentes usados para a conexão, a terminação, o fluxo de controlo, e mudança do sentido do encanamento em muitas indústrias diferentes. Ao comprar os encaixes de tubulação, considere a aplicação, porque isto afetará o tipo material, a forma, o tamanho e a durabilidade exigida. Os encaixes são rosqueado disponível ou unthreaded, em muitos formas, estilos, tamanhos, e programações (espessura de parede da tubulação).
Detalhe rápido:
· Material: De aço inoxidável
· Técnicas: Forjado
· Tipo: Cotovelo
· Conexão: Solda
· Forma: Igual
· Código principal: Redondo
· Tamanho: 1/2” - 72"
· Pressão: sch10-xxs
· Ângulo: 22.5°, 30°, 45°, 60°, 90°, grau 180°
· Aplicação: Energia elétrica da maquinaria química do petróleo, fabricação de papel, etc.
· Padrão: RUÍDO BS GB DO ANSI MSS-SP JISB DE ASME
· Embalagem: em argumentos de madeira, páletes, ou quanto para às exigências dos clientes
· Raio: Raio curto, raio longo
· Qualificação: API, ISO, CE
· Tratamento de superfície: Natural
Descrição:
1. No. do artigo do produto: aço 003fittings-Cosco
2. O produto foi usado principalmente no petróleo & o gás, o central química, a central elétrica, a metalurgia, a construção naval, etc.
3. Restritamente processo de produção, sob o ISO9001: diretrizes 2008 contral do sistema da qualidade.
4. Certificação do MTC conforme EN10204 3.2.1.
5. Marcação: Logotipo registrado, número do calor, categoria de aço, padrão, tamanho

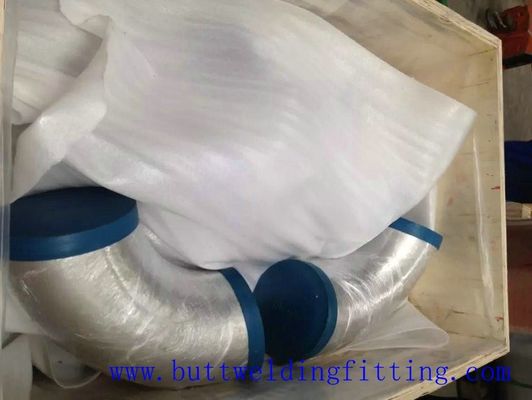

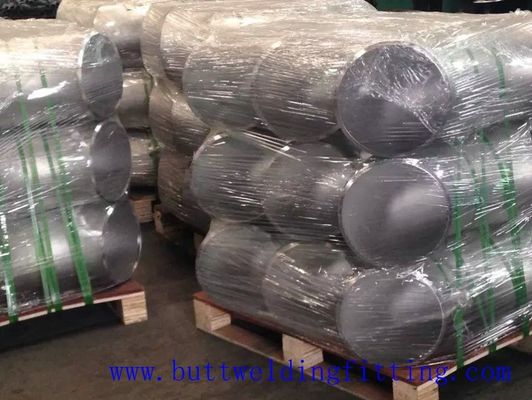

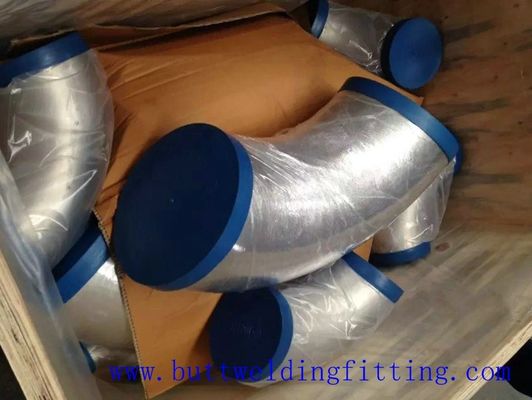

6. Embalagem: Caixa de madeira ou pálete de madeira.
7. Código de H.S: 73072300
Produto | Cotovelo |
Tipo |
Raio longo ou curto. 22.5°, 30°, 45°, 60°, 90°, grau 180°, O cotovelo da soldadura de extremidade, forjamento rosqueou o cotovelo, cotovelo da rua. |
Tamanho |
Soldadura de extremidade DN: DN10~DN 1200 PESO: SCH10-XXS Forjadura DN: DN10~DN150 Classe da pressão: 150LBS~10000LBS |
Padrão
|
ANSI B16.5, B16.11, B16.3, ASTM A234/A234M, ASTM A403/A403M, ASTM A420/A420M, ASTM A182/A182M, DIN2605, JIS B2311, JIS B2312. HECTOGRAMA, GB, SH, HGJ, JB, ANSI, JIS, RUÍDO |
Material
|
A105, WPB, WPC, WP1, WP12, WP11, WP22, WP5, WP9, WPR, WP91, WP304, WP304L, WP309, WP310, WP316, WP316L, WP317, WP317L, WP321, WP347, WP348, WPL3, WPL6, WPL8, WPL9, F1, F5, F1
|
Tratamento de superfície |
PE Óleo antiferrugem manchado Galvanização Polonês Revestimento do verniz |
Aplicação |
Produto químico Gorduras & adubos Moinhos & destilarias de açúcar Indústrias de cimento Construção naval Indústrias de papel; Óleo dos petroquímicos & transporte do gás natural; |
Material:
Material | ASTM | Aço carbono (ASTM A234WPB, A234WPC, A420WPL6. |
De aço inoxidável (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti, 00Cr19Ni10,00Cr17Ni14Mo2, ect.) |
||
Aço de liga: A234WP12, A234WP11, A234WP22, A234WP5, A420WPL6, A420WPL3 |
||
RUÍDO | Aço carbono: St37.0, St35.8, St45.8 | |
De aço inoxidável: 1,4301, 1,4306, 1,4401, 1,4571 | ||
Aço de liga: 1,7335, 1,7380, 1,0488 (1,0566) | ||
JIS | Aço carbono: PG370, PT410 | |
De aço inoxidável: SUS304, SUS304L, SUS316, SUS316L, SUS321 | ||
Aço de liga: PA22, PA23, PA24, PA25, PL380 | ||
GB | 10#, 20#, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo, 12CrMo, 12CrMoG, 12Cr1Mo |
Especificação
Diâmetro nominal | Diâmetro externo no chanfro | Centro a terminar | Centro ao centro | De volta à cara | |||||||
45°Elbow | 90°Elbow | 180°Elbow | |||||||||
D | B | A | O | K | |||||||
DN | NPS | Série A | Série B |
Por muito tempo Raio |
Por muito tempo Raio |
Curto Raio |
Por muito tempo Raio |
Raio curto |
Por muito tempo Raio |
Raio curto | |
15 | 1/2 | 21,3 | 18 | 16 | 38 | - | 76 | - | 48 | - | |
20 | 3/4 | 26,9 | 25 | 19 | 38 | - | 76 | - | 51 | - | |
25 | 1 | 33,7 | 32 | 22 | 38 | 25 | 76 | 51 | 56 | 41 | |
32 | 1.1/4 | 42,4 | 38 | 25 | 48 | 32 | 95 | 64 | 70 | 52 | |
40 | 1.1/2 | 48,3 | 45 | 29 | 57 | 38 | 114 | 76 | 83 | 62 | |
50 | 2 | 60,3 | 57 | 35 | 76 | 51 | 152 | 102 | 106 | 81 | |
65 | 2.1/2 | 76.1(73) | 76 | 44 | 95 | 64 | 190 | 127 | 132 | 100 | |
80 | 3 | 88,9 | 89 | 51 | 114 | 76 | 229 | 152 | 159 | 121 | |
90 | 3.1/2 | 101,6 | - | 57 | 133 | 89 | 267 | 178 | 184 | 140 | |
100 | 4 | 114,3 | 108 | 64 | 152 | 102 | 305 | 203 | 210 | 159 | |
125 | 5 | 139,7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 197 | |
150 | 6 | 168,3 | 159 | 95 | 229 | 152 | 457 | 305 | 313 | 237 | |
200 | 8 | 219,1 | 219 | 127 | 305 | 203 | 610 | 406 | 414 | 313 | |
250 | 10 | 273 | 273 | 159 | 381 | 254 | 762 | 508 | 518 | 391 | |
300 | 12 | 323,9 | 325 | 190 | 457 | 305 | 914 | 610 | 619 | 467 | |
350 | 14 | 355,6 | 377 | 222 | 533 | 356 | 1067 | 711 | 711 | 533 | |
400 | 16 | 406,4 | 426 | 254 | 610 | 406 | 1219 | 813 | 813 | 610 | |
450 | 18 | 457,2 | 478 | 286 | 686 | 457 | 1372 | 914 | 914 | 686 | |
500 | 20 | 508 | 529 | 318 | 762 | 508 | 1524 | 1016 | 1016 | 762 | |
550 | 22 | 559 | - | 343 | 838 | 559 | 1676 | 1118 | 1118 | 838 | |
600 | 24 | 610 | 630 | 381 | 914 | 610 | 1829 | 1219 | 1219 | 914 | |
650 | 26 | 660 | - | 406 | 991 | 660 | 1982 | 1320 |
Nota: 1. É melhor não escolher o número nos parênteses 2. Preferiu escolher a série A
|
||
700 | 28 | 711 | 720 | 438 | 1067 | 711 | 2134 | 1422 | |||
750 | 30 | 762 | - | 470 | 1143 | 762 | 2286 | 1524 | |||
800 | 32 | 813 | 820 | 502 | 1219 | 813 | 2438 | 1626 | |||
850 | 34 | 864 | - | 533 | 1295 | 864 | 2590 | 1728 | |||
900 | 36 | 914 | 920 | 565 | 1372 | 914 | 2744 | 1828 | |||
950 | 38 | 965 | - | 600 | 1448 | 965 | 2896 | 1930 | |||
1000 | 40 | 1016 | 1020 | 632 | 1524 | 1016 | 3048 | 2032 | |||
1050 | 42 | 1067 | - | 660 | 1600 | 1067 | 3200 | 2134 | |||
1100 | 44 | 1118 | 1120 | 695 | 1676 | 1118 | 3352 | 2236 | |||
1150 | 46 | 1168 | - | 727 | 1753 | 1168 | 3506 | 2336 | |||
1200 | 48 | 1220 | 1220 | 759 | 1829 | 1219 | 3658 | 2440 |
Peso aproximado:
DN | POLEGADA | OD | F | B | 5S | 10S | 20S | 40S | 80S | 120S |
15 | 1/2 | 18 21,3 | 38 | 16 | 0,04 0,05 | 0,05 0,06 | 0,059 0,063 | 0,06 0,08 | 0,08 0,10 | |
20 | 3/4 | 25 26,7 | 38 | 0,06 0,06 | 0,07 0,08 | 0,08 0,09 | 0,09 0,10 | 0,13 0,13 | ||
25 | 1 | 32 33,4 | 38 | 16 | 0,08 0,08 | 0,12 0,13 | 0,13 0,135 | 0,14 0,14 | 0,18 0,19 | |
32 | 1.1/4 | 38 42,2 | 48 | 20 | 0,11 0,13 | 0,18 0,21 | 0,21 0,24 | 0,23 0,26 | 0,31 0,35 | |
40 | 1.1/2 | 45 48,3 | 57 | 24 | 0,16 0,17 | 0,26 0,28 | 0,30 0,32 | 0,33 0,35 | 0,44 0,48 | |
50 | 2 | 57 60,3 | 76 | 32 | 0,28 0,29 | 0,45 0,47 | 0,59 0,61 | 0,62 0,66 | 0,95 0,90 | |
65 | 2.1/2 | 73 76,1 | 95 | 40 | 0,55 0,57 | 0,80 0,83 | 0,96 1,1 | 1,25 1,31 | 1,72 1,80 | |
80 | 3 | 89 | 114 | 47 | 0,80 | 1,17 | 1,6 | 2,06 | 2,86 | |
90 | 3.1/2 | 101,6 | 133 | 55 | 1,08 | 1,57 | 2,1 | 2,74 | 3,82 | |
100 | 4 | 108 114,3 | 152 | 63 | 1,31 1,39 | 1,01 2,03 | 2,65 2,87 | 3,54 3,76 | 5,13 5,46 | 6,27 6,68 |
125 | 5 | 133 141,3 139,7 | 190 | 79 | 2,68 2,82 2,87 | 3,24 3,45 3,41 | 4,81 5,12 5,06 | 6,16 6,54 6,47 | 8,71 9,25 9,14 | 11,3 12,0 11,9 |
150 | 6 | 159 168,3 165,2 | 229 | 95 | 3,85 4,10 4,03 | 4,69 4,96 4,87 | 6,97 7,38 7,24 | 9,56 10,1 9,95 | 14,4 15,3 15,0 | 18,6 19,8 19,4 |
200 | 8 | 219 216,3 | 305 | 126 | 7,15 7,05 | 9,65 9,53 | 16,1 15,9 | 20,4 20,1 | 31,0 30,5 | 43,1 42,5 |
250 | 10 | 273 267,4 | 381 | 128 | 13,7 13,2 | 16,7 16,3 | 25,8 24,6 | 36,2 35,4 | 57,2 56,2 | 79,7 77,6 |
300 | 12 | 325 323,9 318,5 | 457 | 189 | 23,0 22,6 22,3 | 26,1 26,0 25,5 | 36,1 36,0 35,3 | 55,7 55,5 56,1 | 95,2 94,8 92,7 | 133 133 132 |
350 | 14 | 377 355,6 | 533 | 221 | 30,8 29,0 | 36,9 34,7 | 60,2 56,7 | 83,1 78,2 | 147 138 | 202 189 |
400 | 16 | 426 406,4 | 610 | 253 | 41,8 39,9 | 47,7 45,5 | 78,0 74,3 | 122 116 | 211 201 | 280 267 |
450 | 18 | 478 457,2 | 686 | 284 | 52,9 50,5 | 60,3 57,7 | 87,7 83,8 | 175 167 | 301 287 | 422 403 |
500 | 20 | 529 508 | 762 | 316 | 74,2 71,3 | 84,9 81,5 | 146 140 | 242 232 | 414 398 | 577 552 |
550 | 22 | 559 | 838 | 347 | 86,3 | 98,8 | 169 | 307 | 694 | |
600 | 24 | 630 610 | 914 | 379 | 122 118 | 141 137 | 209 202 | 379 367 | 657 638 | 951 918 |
650 | 26 | 660 | 991 | 410 | 315 | |||||
700 | 28 | 720 711 | 1067 | 442 | 371 366 | |||||
750 | 30 | 762 | 1143 | 473 | 214 | 264 | 421 | |||
800 | 32 | 820 813 | 1219 | 506 | 484 480 | 663 657 | ||||
850 | 34 | 864 | 1295 | 537 | 542 | 742 | ||||
900 | 36 | 920 914 | 1372 | 568 | 612 608 | 914 908 |
