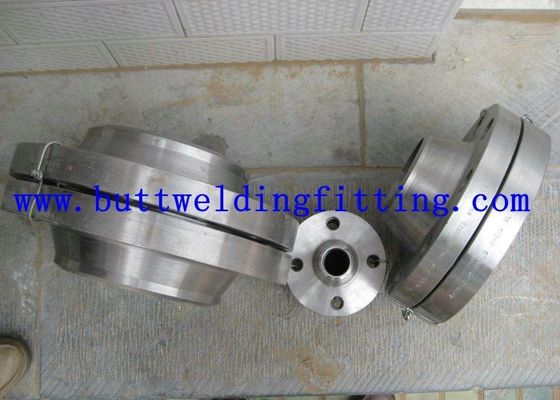

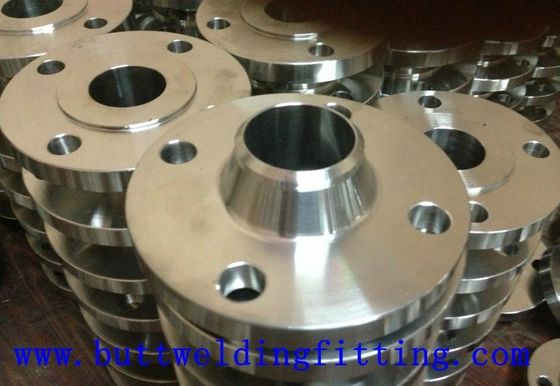

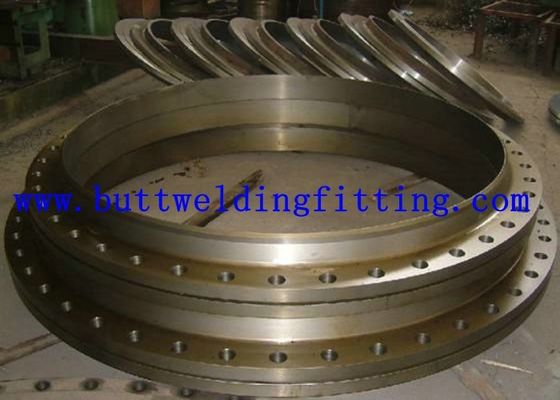

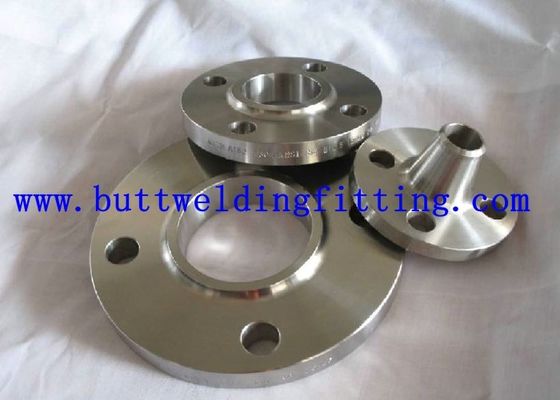

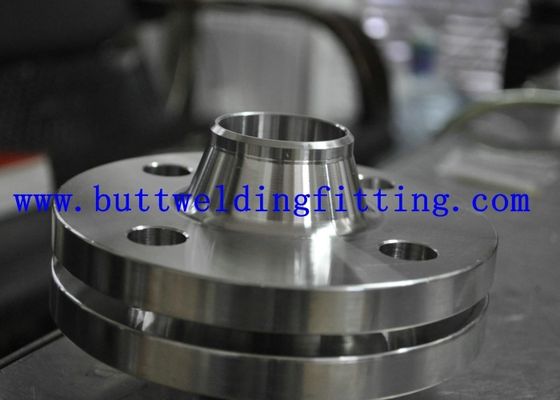

A flange do anel da placa do Ansi Asme Asa B16.5 levantou a classe da cara 150/300/600

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
Lugar de origem China
Marca TOBO
Certificação SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número do modelo 31254 1,4547 254 SMO
Quantidade de ordem mínima 1PC
Preço US $ 10 - 100 / Kilogram
Detalhes da embalagem Caixas de madeira em condições de navegar ou páletes amarradas pela fita de aço ou conforme as exigê
Tempo de entrega 30 dias após ter recebido o pagamento adiantado de 30% por T/T ou por LC
Termos de pagamento L / C, T / T, Western Union
Habilidade da fonte 50 Toneladas/toneladas por mês
Detalhes do produto
Tipo Flange de placa OD 9,5 a 219mm
Avaliação de classe 150#~2500# Enfrentar RF (cara aumentada); FF (cara lisa); RTJ (tipo junção do anel); RJ (cara comum) do anel TG (língua e
Processo de manufatura Impulso, imprensa, forja, molde, etc. Embalagem Casos de madeira, páletes, sacos de nylon ou de acordo com as exigências de clientes
MOQ 1pcs Prazo de entrega 10-100 dias segundo a quantidade
Termos do pagamento L/C, T/T Expedição CORRENTE DE RELÓGIO Tianjin/Shanghai, CFR, CIF etc.
Aplicação Conexão do encanamento e das válvulas Tratamento de superfície Conservado, 2B, No.4, VAGABUNDOS, linha fina, espelho
Destacar

flanges e encaixes dos forjamentos

,

Flanges da solda de extremidade
Deixe um recado
Descrição de produto

O ANSI, ASME, ASA, FLANGE DO ANEL DA PLACA B16.5 LEVANTOU A CLASSE DA CARA 150/300/600

Especificações

Tamanho:

Programação DN ou como você exigiu

Material:

De aço inoxidável

Padrão:

ASTM, ASME, RUÍDO, EN, BS, ISO, JIS, GB etc.

Lugar de origem:

Shanghai, China (continente)

Número de modelo:

Flange forjada

Padrão ou não padronizado:

Padrão

Nome do produto:

ANSI, ASME, ASA, CLASSE LEVANTADA FLANGE DA CARA DO ANEL DA PLACA B16.5 150/300/600

Tipo:

Flange forjada

Tratamento de superfície:

Conservado, 2B, No.4, VAGABUNDOS, linha fina, espelho

Técnica:

ERW

Aplicação:

Aplicação: motor, construção, óleo, medicina, alimento…

Termo de comércio:

CORRENTE DE RELÓGIO, CIF, CFR, EXW

Escala do tamanho:

OD PESO 0.25mm 3mm de 9,5 a de 219mm

MOQ:

500kg

Amostra:

Sim, livre para clientes do cliente assíduo
Empacotamento & entrega

Detalhes de empacotamento:

1. Pálete de madeira
2. saco tecido Anti-molhado
3. como necessário

Detalhe da entrega:

7-10 dias, de acordo com a quantidade final

Dimensões da flange & massas aproximadas
ANSI, ASME, ASA, B16.5 150lb/sq.in. Flange RF do anel da placa
ø D b g m J k Furos l Quilograma.
1/2” 88,9 11,1 34,9 30,2 22,3 60,3 4 15,9 0.400
3/4" 98,4 12,7 42,9 38,1 27,7 69,8 4 15,9 0.700
1" 107,9 14,3 50,8 49,2 34,5 79,4 4 15,9 0.800
1 1/4" 117,5 15,9 63,5 58,8 43,2 88,9 4 15,9 1.100
1 1/2” 127,0 17,5 73,0 65,1 49,5 98,4 4 15,9 1.400
2" 152,4 19,0 92,1 77,8 62,0 120,6 4 19,0 2.200
2 1/2” 177,8 22,2 104,8 90,5 74,7 139,7 4 19,0 3.600
3" 190,5 23,8 127,0 107,9 90,7 152,4 4 19,0 4.100
3 1/2” 215,9 23,8 139,7 122,2 103,4 177,8 8 19,0 5.200
4" 228,6 23,8 157,2 134,9 116,1 190,5 8 19,0 5.600
5" 254,0 23,8 185,7 163,6 143,8 215,9 8 22,2 6.300
6" 279,4 25,4 215,9 192,1 170,7 241,3 8 22,2 7.500
8" 342,9 28,6 269,9 246,1 221,5 298,4 8 22,2 12.600
10" 406,4 30,2 323,8 304,8 276,3 361,9 12 25,4 18.500
12" 482,6 31,7 381,0 365,1 327,1 431,8 12 25,5 28.000
14" 533,4 34,9 412,7 400,0 359,1 476,2 12 28,6 36.000
16" 596,9 36,5 469,9 457,2 410,5 539,7 16 28,6 46.000
18" 635,0 39,7 533,4 504,8 461,8 577,8 16 31,7 50.000
20" 698,5 42,9 584,2 558,8 513,1 635,0 20 31,7 64.000
22" 749,3 46,0 641,2 609,6 564,4 692,1 20 34,9 72.000
24" 812,8 47,6 692,1 663,6 615,9 749,3 20 34,9 89.000
NOTA:
1. flanges da classe 150 a não ser que a junção de regaço seja fornecida com as 0,06 (1.6mm) caras aumentadas, que é incluída da ‘espessura’ (c) e o ‘comprimento através do cubo’ (Y1), (Y3).
2. Para o mocassim, a soldadura rosqueado, do soquete e as flanges da junção de regaço, os cubos podem ser dados forma um ou outro vertical da base a cobrir ou ser afilados dentro dos limites de 7 graus.
3. as flanges cegas podem ser feitas com o mesmo cubo que aquela usada para flanges do mocassim ou sem cubo.
4. A superfície da gaxeta e a parte traseira (superfície de rolamento para aparafusar) são feitas paralela dentro de 1 grau. Para realizar o paralelismo, enfrentar do ponto é realizado de acordo com MSS SP-9, sem reduzir a espessura (c).
5. a profundidade do soquete (d) é coberta por ANSI B 16,5 somente nos tamanhos com 3 polegadas, sobre 3 polegadas está na opção do fabricante.
ANSI, ASME, ASA, B16.5 300lb/sq.in. Flange de placa RF
ø D b g m J k Furos l Quilograma.
1/2” 95,6 14,3 34,9 38,1 22,3 66,7 4 15,9 0.700
3/4" 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1.100
1" 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1.400
1 1/4" 133,3 19,0 63,5 63,5 43,2 98,4 4 19,0 1.800
1 1/2” 155,6 20,6 73,0 69,8 49,5 114,3 4 22,2 2.600
2" 165,1 22,2 92,1 84,1 62,0 127,0 8 19,0 3.400
2 1/2” 190,5 25,4 104,8 100,0 74,7 149,2 8 22,2 4.400
3" 209,5 28,6 127,0 117,5 90,7 168,3 8 22,2 6.100
3 1/2” 228,6 30,2 139,7 133,3 103,4 184,1 8 22,2 7.500
4" 254,0 31,7 157,2 146,0 116,1 200,0 8 22,2 10.100
5" 279,4 34,9 185,7 177,8 143,8 234,9 8 22,2 12.500
6" 317,5 36,5 215,9 206,4 170,7 269,9 12 22,2 14.100
8" 381,0 41,3 269,9 260,3 221,5 330,2 12 25,4 24.800
10" 444,5 47,6 323,8 320,7 276,3 387,3 16 28,6 37.100
12" 520,7 50,8 381,0 374,6 327,1 450,8 16 31,7 50.000
14" 584,2 54,0 412,7 425,4 359,1 514,3 20 31,7 70.000
16" 647,7 57,1 469,9 482,6 410,5 571,5 20 34,9 90.000
18" 711,2 60,3 533,4 533,4 461,8 628,6 24 34,9 112.000
20" 774,7 63,5 584,2 584,2 513,1 685,8 24 34,9 133.000
22" 838,2 66,7 641,2 641,2 564,4 742,9 24 41,3 197.000
24" 914,4 69,8 692,1 701,7 615,9 812,8 24 41,3 208.000
NOTA:
1. flanges da classe 300 a não ser que a junção de regaço seja fornecida com as 0,06 (1.6mm) caras aumentadas, que é incluída da ‘espessura’ (c) e o ‘comprimento através do cubo’ (Y1), (Y3).
2. Para o mocassim, a soldadura rosqueado, do soquete e as flanges da junção de regaço, os cubos podem ser dados forma um ou outro vertical da base a cobrir ou ser afilados dentro dos limites de 7 graus.
3. as flanges cegas podem ser feitas com o mesmo cubo que aquela usada para flanges do mocassim ou sem cubo.
4. A superfície da gaxeta e a parte traseira (superfície de rolamento para aparafusar) são feitas paralela dentro de 1 grau. Para realizar o paralelismo, enfrentar do ponto é realizado de acordo com MSS SP-9, sem reduzir a espessura (c).
5. a profundidade do soquete (d) é coberta por ANSI B 16,5 somente nos tamanhos com 3 polegadas, sobre 3 polegadas está na opção do fabricante.
ANSI, ASME, ASA, B16.5 600lb/sq.in. Flange de placa RF
ø D b g m J k Furos l Quilograma.
1/2” 95,2 14,3 34,9 38,1 22,3 66,7 4 15,9 0.800
3/4" 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1.400
1" 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1.600
1 1/4" 133,3 20,6 63,5 63,5 43,2 98,4 4 19,0 2.100
1 1/2” 155,6 22,2 73,0 69,8 49,5 114,3 4 22,2 3.100
2" 165,1 25,4 92,1 84,1 62,0 127,0 8 19,0 3.700
2 1/2” 190,5 28,6 104,8 100,0 74,7 149,2 8 22,2 5.400
3" 209,5 31,7 127,0 117,5 90,7 168,3 8 22,2 7.300
3 1/2” 228,6 34,9 139,7 133,3 103,4 184,1 8 25,4 8.900
4" 273,0 38,1 157,2 152,4 116,1 215,9 8 25,4 11.800
5" 330,2 44,4 185,7 188,9 143,8 266,7 8 28,6 24.500
6" 355,6 47,6 215,9 222,2 170,7 292,1 12 28,6 29.500
8" 419,1 55,6 269,9 273,0 221,5 349,2 12 31,7 43.000
10" 508,0 63,5 323,8 342,8 276,3 431,8 16 34,9 70.000
12" 558,8 66,7 381,0 400,0 327,1 488,9 20 34,9 86.000
14" 603,2 69,8 412,7 431,8 359,1 527,0 20 38,1 100.000
16" 685,8 76,2 469,9 495,3 410,5 603,2 20 41,3 142.000
18" 742,9 82,5 533,4 546,1 461,8 654,0 20 44,4 175.000
20" 812,8 88,9 584,2 609,6 513,1 723,9 24 44,4 232.000
22" 869,9 95,2 641,2 666,7 564,4 777,9 24 47,6 292.000
24" 939,8 101,6 692,1 717,5 615,9 838,2 24 50,8 330.000
NOTA:
1. flanges da classe 600 a não ser que a junção de regaço seja fornecida com as 0,25 (6.35mm) caras aumentadas, que não é incluída da ‘espessura’ (c) e o ‘comprimento através do cubo’ (Y1), (Y3).
2. Para o mocassim, a soldadura rosqueado, do soquete e as flanges da junção de regaço, os cubos podem ser dados forma um ou outro vertical da base a cobrir ou ser afilados dentro dos limites de 7 graus.
3. as flanges cegas podem ser feitas com o mesmo cubo que aquela usada para flanges do mocassim ou sem cubo.
4. A superfície da gaxeta e a parte traseira (superfície de rolamento para aparafusar) são feitas paralela dentro de 1 grau. Para realizar o paralelismo, enfrentar do ponto é realizado de acordo com MSS SP-9, sem reduzir a espessura (c).
5. as dimensões dos tamanhos 1/2 a 3 1/2 são as mesmas que para flanges da classe 400.
6. a profundidade do soquete (d) é coberta por ANSI B 16,5 somente nos tamanhos com 3 polegadas, sobre 3 polegadas está na opção do fabricante.
Detalhes da capacidade & da compra de produção
1. Dimensão DN15 da flange da fonte - DN2000 (1/2” - 80"), flange forjada.
2. Aço carbono material: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn etc.
3. Material de aço inoxidável: ASTM A182 F304, F304L, F316, F316L, F321 etc.
4. Anti oxidação das flanges: Anti óleo da oxidação, pintura preta, laqueação amarela, quente mergulhados etc. galvanizado, frio galvanizado.
5. Saída mensal: 3000 toneladas pelo mês.
6. Condições de entrega: CIF, CFR, CORRENTE DE RELÓGIO, EXW.
7. Termos do pagamento: Transferência electrónica (T/T), L/C irrevogável na vista etc.
8. Quantidade de ordem mínima: 1Ton ou 100Pcs.
9. Garantia de qualidade: EN10204 3,1 certificado, certificado do moinho, inspeção do terceiro, serviço livre da substituição.
