Lugar de origem: | China |
---|---|
Marca: | TOBO |
Certificação: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Número do modelo: | A234 WP5 |
Quantidade de ordem mínima: | 1PC |
Preço: | Negotiation |
Detalhes da embalagem: | No caso, em páletes de madeira ou conforme a exigência de clientes |
Tempo de entrega: | 15 dias do trabalho |
Habilidade da fonte: | 1000000pcs/month |
Nome do produto: | Redutor concêntrico | Tamanho: | 3" x2” |
---|---|---|---|
Padrão: | ASME B16.9 | Tipo de produto: | Encaixe da solda de extremidade |
Código principal: | Círculo | Material: | A234 WP5 |
Espessura de parede: | STD | Cor: | Preto |
Realçar: | butt conexões soldadas da tubulação,encaixes de tubulação industriais |

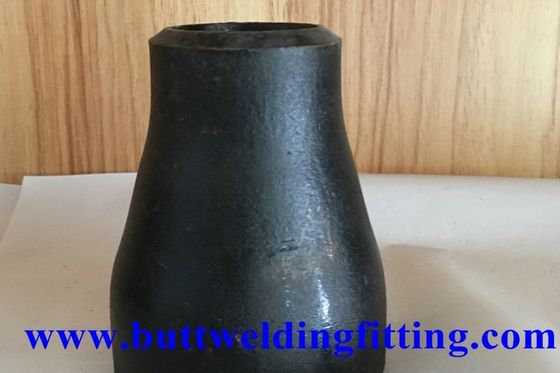

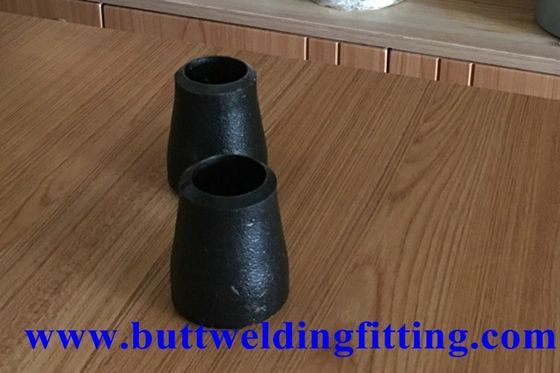

Redutor concêntrico A234 WP5 3" do aço de liga de ASME B16.9 BW X2” STD
Descrição do produto
categoria 1.Material: ASTM A234/A234M WPB
2. Tamanho: 1" - 24"
3. Padrão: ASME B16.9
4. Certificação: SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Nome do produto |
Redutor |
Material |
Aço carbono |
Cor |
Preto |
Padrão |
RUÍDO, EN, ASTM, BS, JIS, GB, etc. |
Categoria |
ASTM A234/A234M WPB, WPC, WP1, WP12 CL1, WP12 CL2, WP11 CL1, WP11 CL2, WP11 CL3, WP22 CL1, WP22 CL3, WP24, WP5 CL1, WP5 CL3, WP9 CL1, WP9 CL3, WPR, WP91, WP911, WP92, |
Brade |
TOBO |
Number modelo: |
ASTM A815 UNS S32750/UNS S32760 UNS S31803/32550 ASME B16.9 |
Lugar de origem: |
China |
Tolerâncias dimensionais dos redutores concêntricos e excêntricos ASME B16.9
Tamanho nominal da tubulação | 1/2 a 2.1/2 | 3 a 3.1/2 | 4 | 5 a 8 |
Diâmetro externo em (d) chanfrado | + 1,6 - 0,8 |
1,6 | 1,6 | + 2,4 - 1,6 |
Dentro do diâmetro na extremidade | 0,8 | 1,6 | 1,6 | 1,6 |
Comprimento total (h) | 2 | 2 | 2 | 2 |
Tamanho nominal da tubulação | 10 a 18 | 20 a 24 | 26 a 30 | 32 a 48 |
Diâmetro externo em (d) chanfrado | + 4 - 3,2 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
Dentro do diâmetro na extremidade | 3,2 | 4,8 | + 6,4 - 4,8 |
+ 6,4 - 4,8 |
Comprimento total (h) | 2 | 2 | 5 | 5 |
Espessura de parede (t) | Não menos de 87,5% da espessura de parede nominal |
As tolerâncias dimensionais são nos milímetros salvo indicação contrária e são ± igual salvo menção em contrário.
Redutor concêntrico ou redutor excêntrico.
Um redutor concêntrico junta-se às seções do tubo na mesma linha central. Conectam as tubulações desiguais do tamanho que têm
uma linha central comum e é usada para transições do TC na tubulação vertical.
Um redutor excêntrico, igualmente chamou um redutor de Bell, tem duas (dentro de) linhas fêmeas de tamanhos diferentes com centros
projetou assim que quando são juntadas, as duas partes de tubulação não são na linha de se, mas podem ser instaladas
para fornecer a drenagem a melhor da linha.
Que é diferença entre o redutor excêntrico e concêntrico?
Os redutores concêntricos reduzem a tubulação no centro. Assim, se você está olhando o redutor frontal,
você pode ver que a seção menor está formada no centro direto do lado maior.
Os redutores excêntricos reduzem a tubulação ao lado. …
Os redutores excêntricos são usados quando as tubulações têm que manter a mesmo parte superior ou nível mais baixo.
Porque escolhendo o metal industrial:
- Suficiente forjamento, aquecimento, equipamento fazendo à máquina
- instrumentos da inspeção da Em-casa para o controlo da qualidade
- Preço competitivo & segurança de alta qualidade
- Serviços rápidos, eficazes e eficientes
- Diretamente fornecedor do equipamento metalúrgico de Danieli
- Professinonals experiente em comunicações
Packing&Delivery
Detalhes de embalagem: No caso, em páletes de madeira ou conforme a exigência de clientes
Detalhes da entrega: 7-15 dias após o PO
