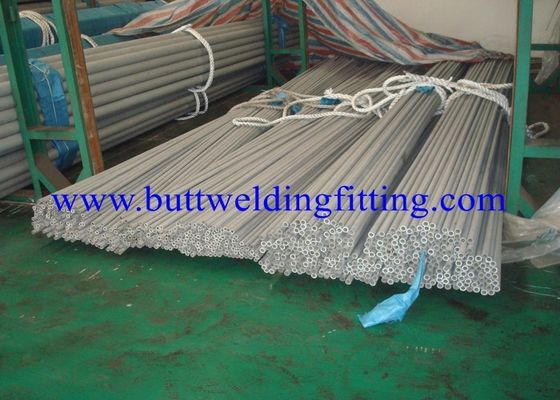

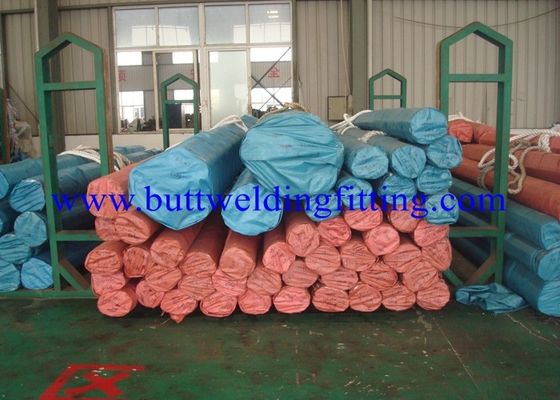

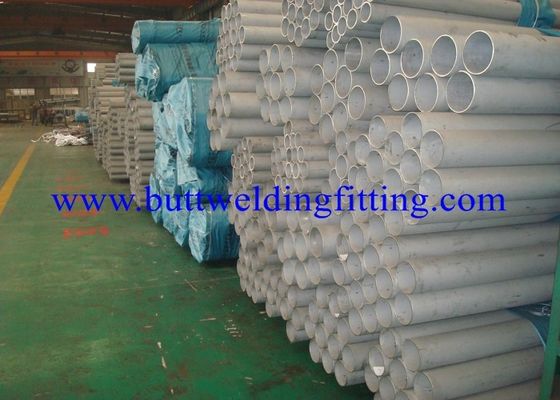

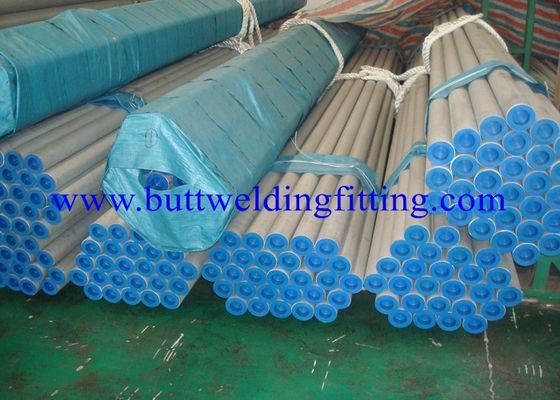

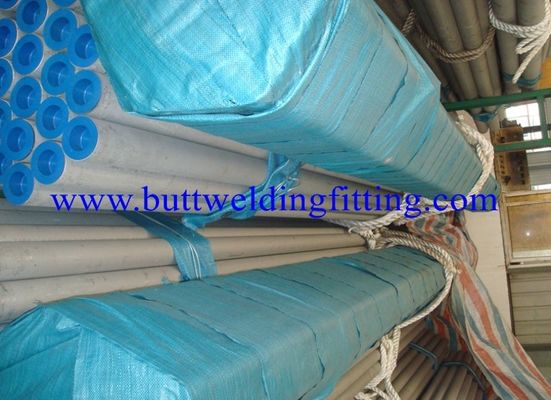

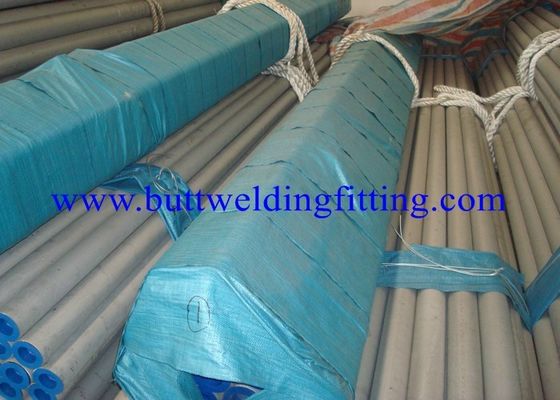

AMS sem emenda 5588 ASTM B619 ASTM B622 do AMS 5587 da tubulação UNS N06002 de Hastelloy da liga

Resistente ao calor (UNS N06002)
Uma liga feita da base do níquel com resistência de alta temperatura excelente da força e de oxidação. Todos os formulários do produto são excelentes em termos da formação e da solda. Embora esta liga seja notada primeiramente para a resistência que do calor e de oxidação igualmente tem a boa resistência à esforço-corrosão do cloreto que se racha e tem a boa resistência à carburação, resistência excelente às atmosferas de diminuição ou de carburação. A liga X é um dos superalloys os mais amplamente utilizados da base do níquel para componentes de motor da turbina do gás.

O AMS 5754 não tem nenhuma exigência do rendimento ou da resistência à tração, mas exige um máximo da dureza e força mínimos da ruptura. Forte e oxidação resistentes a 2200 graus. F (1200 DEG C) - liga X de HASTELLOY é uma categoria reforçada da solução contínua tem a boa resistência da força e de oxidação até 2200 graus. F (1200 DEG C).

Características

RESISTÊNCIA À OXIDAÇÃO
A resistência de oxidação proeminente da liga X de HASTELLOY é ilustrada abaixo. Os testes foram conduzidos expondo amostras ao ar seco em 2000 graus. F. e ao ar seco pressurizado a 300 libras por polegada quadrada em 1750 graus. F. Dois critérios para a resistência de oxidação de avaliação estão mudança do peso e a uma profundidade da penetração da corrosão. A liga X de HASTELLOY prima em ambos os respeitos devido à formação de um filme de óxido protetor, tenaz.

RESISTÊNCIA À CARBURAÇÃO E À NITRURAÇÃO
A liga X de HASTELLOY igualmente resiste a carburação e a nitruração, duas circunstâncias comuns que conduzem frequentemente à falha adiantada em ligas de alta temperatura. Após 100 horas no casco do petróleo, outros quatro materiais foram penetrados completamente pela carburação; considerando que, os espécimes da liga X não mostraram nenhuma carburação de todo. De dez materiais avaliados em uma atmosfera do hidrogênio, do nitrogênio e da amônia em 1100 graus. O F. e 25,00 libras por polegada quadrada por 64 dias, liga X tiveram uma caixa do nitreto menos de um quarto tão grosso quanto o material competitivo o mais próximo sem ataque intergranular.

Aplicações

O uso dos achados da liga no equipamento de processo petroquímica e as turbina a gás no combustor quente dividem seções. Igualmente usado para componentes estruturais em aplicações da fornalha industrial devido à resistência de oxidação excelente.

A liga X de HASTELLOY é recomendada especialmente para o uso em aplicações da fornalha porque tem a resistência incomum à oxidação, se reduzindo, e em atmosferas neutras. Os rolos da fornalha feitos desta liga estavam ainda nas boas condições após o funcionamento por 8700 horas em 2150 graus. As bandejas de F. Fornalha, usadas para apoiar cargas pesadas, foram expostas às temperaturas até 2300 graus. F. em uma atmosfera de oxidação sem dobrar-se ou entortar. A liga X é ingualmente apropriada para o uso em tailpipes de motor do jato, em componentes do dispositivo de pós-combustão, em lâminas de turbina, em aletas do bocal, em calefatores da cabine, e em outras peças dos aviões.

Latas e canalização da combustão da turbina de gás, calor-tratando o equipamento.

A liga X tem o uso largo nos motores de turbina do gás para componentes da zona da combustão tais como o canal de transição, as latas do combustor, as barras do pulverizador e os suportes de chama assim como nos dispositivos de pós-combustão, nos tailpipes e nos calefatores da cabine. Recomenda-se para o uso em aplicações da fornalha industrial porque tem a resistência incomum à oxidação, à diminuição e às atmosferas neutras. Os rolos da fornalha desta liga estavam ainda nas boas condições após o funcionamento por 8.700 horas em 2150 graus de F (1177 graus de C). A liga X de HASTELLOY igualmente é usada na indústria de processo químico para retortas, abafa, grades do apoio do catalizador, defletores da fornalha, tubulação para operações da pirólise e componentes do secador instantâneo.

Propriedades úteis para as peças dos aviões e da fornalha - a liga X de HASTELLOY é recomendada especialmente para o uso em aplicações da fornalha porque tem a resistência incomum à oxidação, se reduzindo, e em atmosferas neutras. Os rolos da fornalha feitos desta liga estavam ainda nas boas condições após a operação por 8.700 horas em 2150 graus. F (1177 DEG C).

Química

Dados elásticos

Especificações

AVALIAÇÃO da maquinabilidade: 27% de B-1112

TAXA CONSERVADA EM ESTOQUE TÍPICA DA REMOÇÃO: 45 pés de superfície/minuto com ferramentas de alta velocidade, 125 pés de superfície/minuto com carboneto.

COMENTÁRIOS:
Deve ser tomado para certificar-se que há uma instalação rígida da máquina e ferramentas afiadas, de modo que o endurecimento de trabalho e a vitrificação da superfície não ocorram. A liga X de HASTELLOY é produzível à máquina no formulário feito e do molde. As baixas velocidades do corte e um fluxo amplo do líquido refrigerante são exigidos.

Os ângulos sugeridos da ferramenta para únicas ferramentas de carboneto do tungstênio do ponto são 8 - a 10-Deg. ângulo do lado-ancinho do de ponta, 5 - a 8-Deg. ângulo do para trás-ancinho, 5 - a 7-Deg. termine o ângulo de relevo, e os 15 - a 30-Deg. toma partido o ângulo pioneiro. O raio do nariz deve ser 1/32 a 1/16 de polegada.

As brocas do aço de alta velocidade devem ser moídas a um ângulo incluído de 135 a 140 graus. com um ângulo do afastamento de 10 graus. A Web deve ser diluída para baixo a aproximadamente um terço da Web-espessura de uma broca padrão.

Os melhores revestimentos podem ser obtidos aumentando a velocidade e diminuindo a alimentação. As máquinas automáticas do parafuso não são recomendadas porque as velocidades são geralmente excessivas e as ferramentas carboneto-derrubadas não sustentarão. Um líquido de corte da enxofre-base deve ser usado fazendo à máquina esta liga. Todos os traços de líquido de corte devem ser removidos antes do tratamento térmico ou do serviço de alta temperatura.

A seguinte tabela pode ser usada como guia em fazer à máquina a liga X. de HASTELLOY. As figuras serão alteradas por fatores como o tamanho e o tipo da ferramenta, o tipo de equipamento fazendo à máquina, o tamanho do estoque, e a natureza do corte.

Tratamento térmico

Todos os formulários feitos da liga X de HASTELLOY são fornecidos na condição calor-tratada solução salvo disposição em contrário. O tratamento térmico padrão está em uma temperatura de 2150 graus. F (1177 DEG C) seguido refrigerar rápido. Outras temperaturas do tratamento térmico igualmente podem ser com certeza formulários e circunstâncias eficazes.

As propriedades alistadas aqui são valores médios baseados na análise laboratorial conduzida pelo fabricante. São indicativos somente dos resultados obtidos em tais testes e não devem ser considerados como máximos ou mínimos garantidos. Os materiais devem ser testados sob circunstâncias reais do serviço para determinar sua conformidade para uma finalidade particular. Todos os dados representam a média de seis ou menos testes salvo disposição em contrário. Todos os dados mostrados para o material envelhecido por 1.000, 4.000, 8.000, e/ou 16.000 horas são baseados em testes de um único calor. As unidades secundárias (métrica) usadas nesta brochura são aquelas do sistema do SI.

Produto: Encaixe da Extremidade-soldadura Material: SA234, SA403 Categoria: Materiais: •Aço carbono: ASTM A234, WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY-42/ 46/52/56/60/65/70 De aço inoxidável: ASTM A403 WP304/304L, WP316/316/L, WP321, WP347 e WPS31254 Aço de liga: ASTM A234 WP1/WP12/WP11/WP22/WP5/WP7/WP9/WP91 Duplex e aço frente e verso super: ASTM A815 UNS S31803/S32750/S32760 Aço de liga especial: Monel400 e Inconel 600/800/825/C276 Padrão executivo: ASME B 16,9, GB/T12459, RUÍDO, JIS, BS, etc. Tipo de produto: Cotovelo (por muito tempo, curto), retorno (por muito tempo, curto), T, cruz, tampão, Redutor… etc. Tamanho (NPS): Cotovelo longo do raio, T reto e cruz, tampão (1/2” a 48"). Raio curto 180 graus do retorno, cotovelo curto do raio (1" a 24"). Retorno longo do raio (1/2” a 24"). Raio longo que reduz o cotovelo (2" x 1-1/2” a 24" X12 "). Reduzindo o T e a diminuição da tomada da cruz da tomada (1/2” x 1/2” x 3/8" a 48" x 48" x 22"). Redutor (3/4" x 1/2” a 48" x 40"). Tipo da flange Flange do pescoço de WN/welding; SO/slip na flange; Flange do PL /Plate; Flange de BL/Blind; Flange de Th/Threaded; Flange da soldadura de SW/socket; LF/SE (flange/extremidade dobradas do topo); Flange do pescoço da soldadura de LWN/long; Flange do orifício; Reduzindo a flange; Flange do API; Flange integral/estojo compacto; Cortinas do espetáculo, A linha pá e espaçador, rema cortinas, espaçador da pá; Placa de orifício; Placa da tubulação, anel sangrado; Flange de placa Padrão ANSI B16.5, ANSI B16.47, ANSI B16.48, ANSI B16.36, JIS B2220, BS4504, BS1560, BS10; MSS SP44 DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2501 (WN); DN2573, DIN2576, DIN2527, DIN2655, DIN2656 (PL); DIN2566 (TH) Tamanho 1/2 '' ~60" Avaliação de classe 150~2500 Enfrentar RF (cara aumentada); FF (cara lisa); RTJ (tipo junção do anel); RJ (cara comum do anel) TG (língua e cara de sulco); MFM (cara masculina e fêmea) Processo de manufatura Empurre, pressione, forje, molde, etc. Material Aço carbono De aço inoxidável Aço de liga De aço inoxidável frente e verso Aço carbono, de aço inoxidável, aço de liga ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70; ASTM A234 WPB, WPC; ASTM A420 WPL6, WPL3; ASTM A105; ASTM A860; ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2; ASTM A266 GR.1, GR.2, GR.3, GR.4 API 5L GR.B ASTM A182 F 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316Ti, 316L, 317, 317L, 321, 347,347H, 348,254SMO, S31254, UNS 8020, F45, S30815, F46, S30600, F904L A182 F56, S33228, F58, S31266, F62, N08367, ASTM A312 ASTM A182 F5, F5a, F9, F11, F12, F22, F91; ASTM A182 F51/UNS S31803, F53/UNS S32750, F55/UNS S32760 Embalagem Casos de madeira, páletes, sacos de nylon ou de acordo com as exigências de clientes MOQ 1pcs Prazo de entrega 10-100 dias segundo a quantidade Termos do pagamento T/T Expedição CORRENTE DE RELÓGIO Shanghai, CFR, CIF etc. Aplicação Petróleo/poder/produto químico/construção/gás/metalurgia/construção naval etc. Observações Outros materiais e desenhos estão disponíveis. Produtos Flanges WN (soldadura-pescoço); ASSIM (mocassim); PL (placa); BL (cortina); TH (Rosqueado); Interruptor (soquete-soldadura); LF/SE (flange/topo dobrados extremidade); LWN (pescoço longo da soldadura); Flange do orifício; Diminuição flange; Flange do API; Flange integral/estojo compacto; Cortinas do espetáculo , A pá de Lind e o espaçador, remam cortinas, espaçador da pá; Placa de orifício; Placa da tubulação, anel sangrado. padrão Padrão americano ANSIB16.5, B16.7, /API605,6A, 6B/MSS SP44/AWWA C207 Alemão padrão DIN2630,2631,2632,2633,2634,2635,2636,2637,2638, 2501 (WN); DIN2573,2576,2527,2655,2656 (PL); DIN2566 (TH) Britânico Padrão BS4504 PN16, PN40/BS10 Japão Padrão JIS/KS5K, 10K, 16K, 20K Rússia Padrão GOST12820,12821 Chinês Padrão Non- padrão De acordo com o tamanho do desenho de 10mm-5000mm, peso das toneladas de 0.5K to30 Tamanho 1/2” - 60" Material Aço carbono ASTM A106 GR.B, GR.C; ASTM A333 GR.1, GR.3, GR.6; ASTM/ASME S/A179/A 179M; ASTM/ASME S/A192/A 192M; ASTM/ASME S/A210/A 210M GR.A; API 5L GR.B, X42, X52, X60, X65; ASTM A860/A 860M WPHY42, WPHY52, WPHY60, WPHY65, WPHY70; ASTM A694/A 694M F42, F46, F48, F50, F52, F56, F60, F65, F70; ASTM/ASME S/A234/A 234M WPB, WPC; ASTM/ASME S/A420/A 420M WPL6, WPL3; ASTM/ASME S/A105/A 105M; ASTM/ASME S/A266/A 266M GR.1, GR.2, GR.3, GR.4; ASTM/ASME S/A350/A 350M LF1, LF2, LF3; ASTM A193 B7, A307 B, A 320 LITRO 7; ; Aço de liga ASTM/ASMES/A335/A315MP5, P9, P11, P12, P22, P91; ASTM/ASMES/A213A 213MT5, T9, T11, T12, T22, T23T91; DIN1717510CrMo910,13CrMo44, 10Cr9Mo1VNb; WB36 (15NiCuMoNb5); ASTM/ASMES/A234/A234MWP5, WP9, WP11, WP12, WP22, WP9; ASTM/ASMES/A182/A182MF5, F5a, F9, F11, F12, F22, F91; ASTM/ASME S/A336/A 336M F5, F9, F11, F12, F22, F91. De aço inoxidável ASTM/ASMEA/SA182F304,304L, 304H, 309S, 309H, 310S, 310H, 316,316TI, 16H, 316L, 316LN, 317,317L, 321,321H, 347,347H, 348,348H, F40/S31254, F20/N08020, F45/S30815, F46/S30600, F47/S31725, F48/S31726, F49/S34565, F56/S33228, F58/S31266, F62/N08367/1.4529 Aço frente e verso/aço frente e verso super ASTM/ASMEA/SA182F51/2205/S31803/1.4462 ; F53/2507/S32750/1.4410; F55/S32760, F50/S31200; F57/S39277; F59/S32520; F60/S32205; F61/S3225F904L/N08904/1.4539; 254SMO/S31254/1.4574; S31050/1.4466; 17-4PH/S1400/1.4548724L; 316Lmod/1.4435; 725LN/310MoLN UNS S31254/254SMo/F44, S31200/F50, S31803 /F51/2205, S32950/F52, S32750/F53/2507, S39274/F54, S32760/F55, S39277/F57, S32520/F59, S32205/F60, F62/No8367, S32550/F61/00cr25ni6. 5mo3cun, S32906/F65 GRUPO DE TOBO Teste da corrente de redemoinho espectrómetro da Direto-leitura Detector ultrassônico equipamento de teste hidráulico Laboratório de química Máquina de testes universal Máquina de testes universal Verificador da dureza Microscópio do Metallography importado Microanálise Análise química Sempre procurar para a perfeição é nossa base da sobrevivência. A empresa moderna leva a cabo " o conceito Humano-centrado”. Nós começamos com melhoramento da qualidade do pessoal, e tentativa para deixar-nos exercer a capacidade potencial, para alcançar a conscientização da qualidade, assegure a qualidade da primeira classe. A perfeição, é a persistente aos detalhes, perfeição, é o deio à tecnologia, perfeição, é a compreensão ao prefácio, perfeição, é o nitpick à qualidade, perfeição, é o fanatismo a mais de nível elevado. Máquina de corte do fio espectrómetro da Arldirect-leitura Equipamento do verificador do impacto
