Redutor de aço inoxidável ASME A403 WP 347 do redutor da tubulação concêntrica/347H/316Ti

Informação Básica

Lugar de origem:	China
Marca:	TOBO
Certificação:	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número do modelo:	ASME A403 WP 347/347H/316Ti

Quantidade de ordem mínima:	2PCS
Preço:	USD0.3-200 PER PC
Detalhes da embalagem:	CASO OU PÁLETE DE PLY-WOODEN
Tempo de entrega:	15 dias
Termos de pagamento:	T / T, L / C, Western Union
Habilidade da fonte:	9990000PCS pelo mês

Melhor preço contacto

Padrão::

ASTM, JIS, BS, RUÍDO, UNI etc.

Material Grau:

ASME A403 WP 347/347H/316Ti

Tipo de produto:

Redutor do engodo/CCE

Espessura::

Sch5-Sch160, STD, XS, XXS

Destacar:

Redutor da tubulação concêntrica

redutor da solda de extremidade

Redutor de aço inoxidável ASME A403 WP 347 do redutor excêntrico/347H/316Ti 8" SCH40S 10" SCH80S

Um redutor da tubulação é um tipo dos encaixes de tubulação industriais usados para conectar duas tubulações (ou tubos) de diâmetros diferentes. Contém o redutor concêntrico e o redutor excêntrico. O anterior é usado nas tubulações verticais, e o último é usado para as tubulações horizontais.

Os redutores da tubulação são usados principalmente nas seguintes áreas:
1. o redutor da tubulação é útil quando há uma exigência na mudança do caudal fluido.
2. É usado para que a entrada de bomba impeça a cavitação.
3. É cabido para os conectores dos instrumentos, tais como o medidor de fluxo e a válvula de controle.

Tamanho
Redutor da tubulação sem emenda: 1/2 " ~32" DN15~DN800
Redutor da tubulação da soldadura: 6" ~60" DN150~DN1500
Espessura de parede
sch10, sch20, sch30, STD, sch40, sch60, xs, sch80, sch100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Espessura máxima: 200mm

Materiais
Aço carbono: ASTM/ASME A234 WPB-WPC
Aço de liga: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
De aço inoxidável: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Aço da baixa temperatura: ASTM/ASME A402 WPL 3-WPL 6
Aço do elevado desempenho: ASTM/ASME A860 WPHY 42-46-52-60-65-70

Padrões
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005
SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
SP 43-2008 DO SP 75-2008 MSS DE MSS
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2616-1-1991 DIN2616-2-1991
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17378-2001
AFNOR N-F UM 49-289-1990 AFNOR N-F UM 49-170-1-1999 AFNOR N-F UM 49-170-2-2009 AFNOR N-F UM 49-170-3-2009 AFNOR N-F A 49-170-4-2009
ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

Processos industriais
Dobra, espremedura, pressão, forjadura, fazer à máquina e mais

Indústrias servidas
Nossos redutores da tubulação encontraram muitas aplicações em uma vasta gama de indústrias, tais como a eletricidade, petróleo, gás natural, produto químico, construção naval, aquecimento, fabricação de papel, metalurgia e assim por diante.

Especificações para o T da tubulação

Especificações para o redutor da tubulação

Redutor da tubulação	Escala da produção
	Redutor da tubulação sem emenda	Redutor da tubulação da soldadura
Diâmetro externo	1/2 " ~32"	6" ~60"
Espessura de parede	4mm~200mm
Tipo de produto	Redutor concêntrico, redutor excêntrico

Descrição:

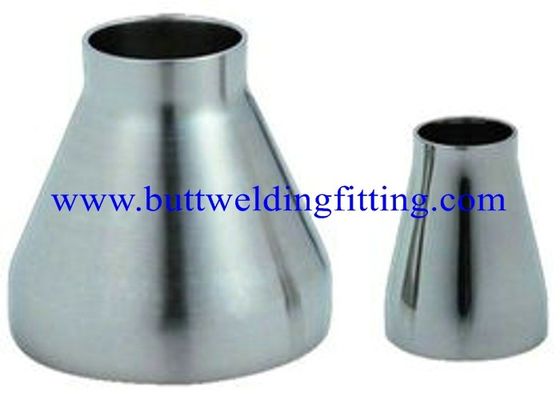

Redutor de aço inoxidável ASME A403 WP 347 do redutor da tubulação concêntrica/347H/316Ti 0

Especificação

Eccentric Cocentric Reduer de Reduer

Diâmetro nominal		Diâmetro externo		Extremidade a terminar
Diâmetro nominal		*D1D2**		Extremidade a terminar
DN	NPS	Série A	Série B	H
20×15	3/4×1/2	26.9×21.3	25×18	38
20×10	3/4×3/8	26.9×17.3	25×14	38
25×20	1×3/4	33.7×26.9	32×25	51
25×15	1×1/2	33.7×21.3	32×18	51
32×25	1.1/4×1	42.4×33.7	38×32	51
32×20	1.1/4×3/4	42.4×26.9	38×25	51
32×15	1.1/4×1/2	42.4×21.3	38×18	51
40×32	1.1/2×1.1/4	48.3×42.4	45×38	64
40×25	1.1/2×1	48.3×33.7	45×32	64
40×20	1.1/2×3/4	48.3×26.9	45×25	64
40×15	1.1/2×1/2	48.3×21.3	45×18	64
50×40	2×1.1/2	60.3×48.3	57×45	76
50×32	2×1.1/4	60.3×42.4	57×38	76
50×25	2×1	60.3×33.7	57×32	76
50×20	2×3/4	60.3×26.9	57×25	76
65×50	2.1/2×2	73.0×60.3	76×57	89
65×40	2.1/2×1.1/2	73.0×48.3	76×45	89
65×32	2.1/2×1.1/4	73.0×42.4	76×38	89
65×25	2.1/2×1	73.0×33.7	76×32	89
80×65	3×2.1/2	88.9×73.0	89×76	89
80×50	3×2	88.9×60.3	89×57	89
80×40	3×1.1/2	88.9×48.3	89×45	89
80×32	3×1.1/4	88.9×42.4	89×38	89
90×80	3.1/2×3	101.6×88.9	-	102
90×65	3.1/2×2.1/2	101.6×73.0	-	102
90×50	3.1/2×2	101.6×60.3	-	102
90×40	3.1/2×1.1/2	101.6×48.3	-	102
90×32	3.1/2×1.1/4	101.6×42.4	-	102
100×90	4×3.1/2	114.3×101.6	-	102
100×80	4×3	114.3×88.9	108×89	102
100×65	4×2.1/2	114.3×73.0	108×76	102
100×50	4×2	114.3×60.3	108×57	102
100×40	4×1.1/2	114.3×48.3	108×45	102
125×100	5×4	141.3×114.3	133×108	127
125×90	5×3.1/2	141.3×101.6	-	127
125×80	5×3	141.3×88.9	133×89	127
125×65	5×2.1/2	141.3×73.0	133×76	127
125×50	5×2	141.3×60.3	133×57	127
150×125	6×5	168.3×141.3	159×133	140
150×100	6×5	168.3×114.3	159×108	140
150×90	6×3.1/2	168.3×101.6	-	140
150×80	6×3	168.3×88.9	159×89	140
150×65	6×2.1/2	168.3×73.0	159×76	140
200×150	8×6	219.1×168.3	219×159	152
200×125	8×5	219.1×141.3	219×133	152
200×100	8×4	219.1×114.3	219×108	152
200×90	8×3.1/2	219.1×101.6	-	152
250×200	10×8	273.0×219.1	273×219	178
250×150	10×6	273.0×168.3	273×159	178
250×125	10×5	273.0×141.3	273×133	178
250×100	10×4	273.0×114.3	273×108	178
300×250	12×10	323.9×273.1	325×273	203
300×200	12×8	323.9×219.1	325×219	203
300×150	12×6	323.9×168.3	325×159	203
300×125	12×5	323.9×141.3	325×133	203
350×300	14×12	355.6×323.9	377×325	330
350×250	14×10	355.6×273.0	377×273	330
350×200	14×8	355.6×219.1	377×219	330
350×150	14×6	355.6×168.3	377×159	330
400×350	16×14	406.4×355.6	426×377	356
400×300	16×12	406.4×323.9	426×325	356
400×250	16×10	406.4×273.0	426×273	356
400×200	16×8	406.4×219.1	426×219	356
450×400	18×16	457×406.4	478×426	381
450×350	18×14	457×355.6	478×377	381
450×300	18×12	457×323.9	478×325	381
450×250	18×10	457×273.0	478×273	381
500×450	20×18	508×457	529×478	508
500×400	20×16	508×406.4	529×426	508
500×350	20×14	508×355.6	529×377	508
500×300	20×12	508×323.9	529×325	508
550×500	22×20	559×508	-	508
550×450	22×18	559×457	-	508
550×400	22×16	559×406.4	-	508
550×350	22×14	559×355.6	-	508
600×550	24×22	610×559	-	508
600×500	24×20	610×508	630×529	508
600×450	24×18	610×457	630×478	508
600×400	24×22	610×406.4	630×426	508
650×600	26×24	660×610	-	610
650×550	26×22	660×559	-	610
650×500	26×20	660×508	-	610
650×450	26×18	660×457	-	610
700×650	28×26	711×660	-	610
700×600	28×24	711×610	720×630	610
700×550	28×22	711×559	-	610
700×500	28×20	711×508	720×530	610
750×700	30×28	762×711	-	610
750×650	30×26	762×660	-	610
750×600	30×24	762×610	-	610
750×550	30×22	762×559	-	610
800×750	32×30	813×762	-	610
800×700	32×28	813×711	820×720	610
800×650	32×26	813×660	-	610
800×600	32×24	813×610	820×630	610
850×800	34×32	864×813	-	610
850×750	34×30	864×762	-	610
850×700	34×28	864×711	-	610
850×650	34×26	864×660	-	610
900×850	36×34	914×864	-	610
900×800	36×32	914×813	920×820	610
900×750	36×30	914×762	-	610
900×700	36×28	914×711	920×720	610
950×900	38×36	965×914	-	610
950×850	38×34	965×864	-	610
950×800	38×32	965×813	-	610
950×750	38×30	965×762	-	610
1000×950	40×38	1016×965	-	610
1000×900	40×36	1016×914	1020×920	610
1000×850	40×34	1016×864	-	610
1000×800	40×32	1016×813	1020×820	610
1050×1000	42×40	1067×1016	-	610
1050×950	42×38	1067×965	-	610
1050×900	42×36	1067×914	-	610
1050×850	42×34	1067×864	-	610
1100×1050	44×42	1118×1067	-	610
1100×1000	44×40	1118×1016	1120×1020	610
1100×950	44×38	1118×965	-	610
1100×900	44×36	1118×914	1220×920	610
1150×1100	46×44	1168×1118	-	711
1150×1050	46×42	1168×1067	-	711
1150×1000	46×40	1168×1016	-	711
1150×950	46×38	1168×965	-	711
1200×1150	48×46	1220×1168	-	711
1200×1100	48×44	1220×1118	1220×1120	711
1200×1050	48×42	1220×1067	-	711
1200×1000	48×40	1220×1016	1220×1020	711
Nota: As dimensões conformam-se a GB/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, HG/T21635, HG/T21631, padrão SY/T05010.

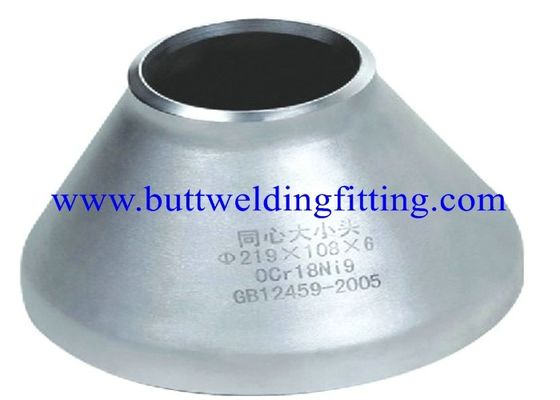

Redutor de aço inoxidável ASME A403 WP 347 do redutor da tubulação concêntrica/347H/316Ti 1

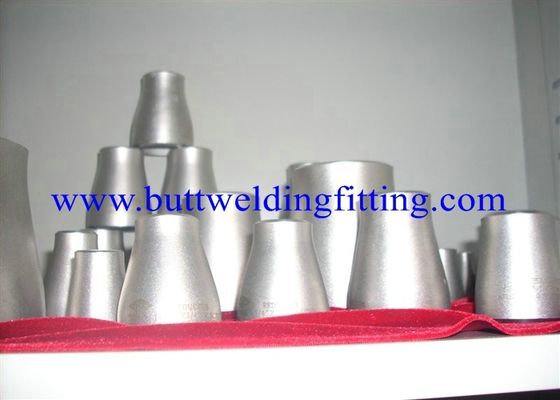

Redutor de aço inoxidável ASME A403 WP 347 do redutor da tubulação concêntrica/347H/316Ti 2
