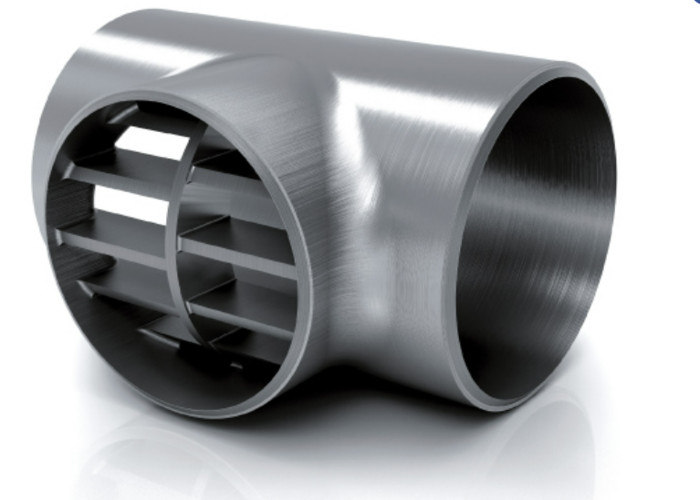

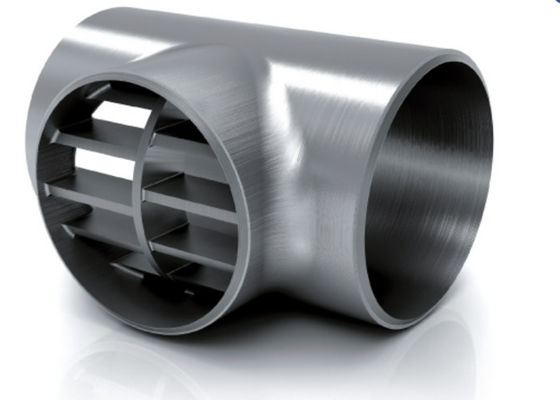

Um T barrado é um T ou todo o encaixe com um ramo usado nos encanamentos que pigged e tivesse uma barra da limitação soldou internamente impedir que o porco viaje abaixo de uma conexão de ramo.

Considerações do projeto para o T barrado

O T barrado será usado quando há uma exigência para pigging. Assim, muitas de suas aplicações podem ser encontradas no encanamento ou no campo subsea.

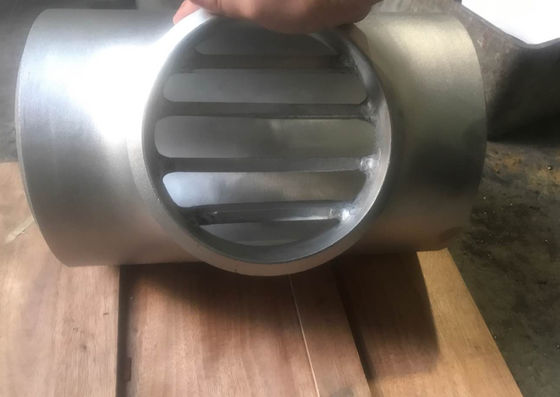

As placas da barra que soldaram internamente no ramo são evitar o porco do sentido em mudança ou a obtenção coladas na tomada do ramo.

O projeto das placas da barra deve estar na suficiente quantidade, espessura e espaçado adequadamente para assegurar a lisura para que o porco corra com a tubulação principal, e ao mesmo tempo da afetação do fluxo que foi significado correr através do ramo. A prática normal é assegurar-se de que a abertura no encanamento do ramo após barras guiadas não seja mais de 40% da área principal do encanamento.

O tamanho das barras na conexão de ramo tem que ser pequeno bastante não restringir o fluxo mas grande bastante para sustentar a pressão do fluxo.

Para assegurar a lisura, as placas da barra têm que ser uma moagem para serir a curvatura do ramo. Todas as bordas afiadas, respingos e burs são exigidos para ser removidos. Esta lisura do processo pigging é importante proteger o sensor do porco de dano.

Refira Shell DEP 31.40.10.13 - figura 4 do Gen acima; a quantidade das placas da barra começa com dois (2) partes e aumentos como a identificação do aumento do ramo.

As placas da barra idealmente serão equidistantes.

Para o T maior (tamanho 14 polegadas e acima), haverá uma placa da ponte no meio para apoiar a rigidez da barra ao obter batido pelo porco.

O material das placas da barra de uso geral o mesmos que o material do T para a capacidade de soldadura.

A prática normalizada é evitar a solda do guia que as barras diretamente no alto-esforço concentraram áreas do pescoço da extrusão. As extremidades da barra devem ser feitas à máquina para caber o ramo.

Os reparos da solda no metal de pai são proibidos.
