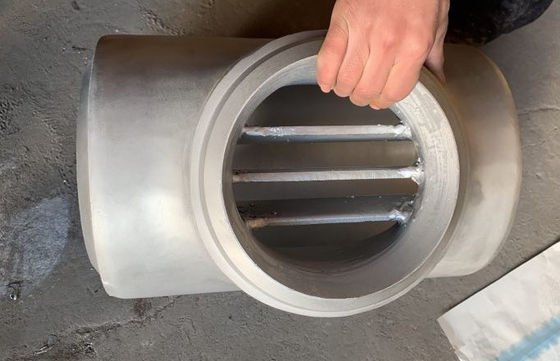

T BARRADO ASTM A815 UNS S31803 DN200 SCH40S

  • BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
  • BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
Lugar de origem CHINA
Marca TOBO
Certificação ISO
Número do modelo Uns S31803
Quantidade de ordem mínima PCes 1
Preço 1.2USD
Detalhes da embalagem Caixas de madeira da madeira compensada
Tempo de entrega dias 7work
Termos de pagamento T/T, Western Union,
Habilidade da fonte 30000pcs
Detalhes do produto
Nome T barrado Material Uns S31803
Padrão ASTM A815 Tamanho DN200
Espessura SCH40S MOQ 1pcs
Destacar

T de aço inoxidável barrado

,

T DN200 de aço inoxidável

,

Encaixe barrado Buttweld do T
Deixe um recado
Descrição de produto

T BARRADO ASTM A815 WP UNS S31803 DN200 SCH40S

As extremidades de todos os encaixes buttweld são chanfradas, excedendo a espessura de parede 4 milímetros para de aço inoxidável austenítico, ou 5 milímetros para de aço inoxidável ferritic. A forma do chanfro segundo a espessura de parede real. Este as extremidades chanfradas são necessários poder fazer de “uma solda extremidade”.

Chanfro de solda acc.to ASME/ANSI B16.9 e ASME/ANSI B16.28

Considerações do projeto para o T barrado

O T barrado será usado quando há uma exigência para pigging. Assim, muitas de suas aplicações podem ser encontradas no encanamento ou no campo subsea.

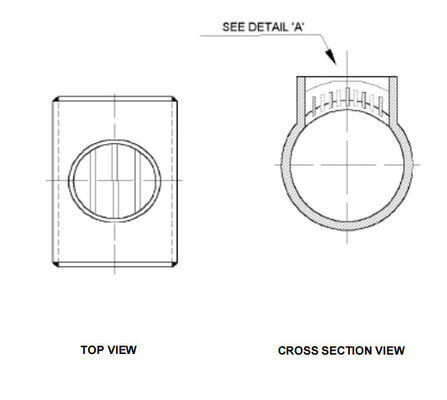

As placas da barra que soldaram internamente no ramo são evitar o porco do sentido em mudança ou a obtenção coladas na tomada do ramo.

O projeto das placas da barra deve estar na suficiente quantidade, espessura e espaçado adequadamente para assegurar a lisura para que o porco corra com a tubulação principal, e ao mesmo tempo da afetação do fluxo que foi significado correr através do ramo. A prática normal é assegurar-se de que a abertura no encanamento do ramo após barras guiadas não seja mais de 40% da área principal do encanamento.

O tamanho das barras na conexão de ramo tem que ser pequeno bastante não restringir o fluxo mas grande bastante para sustentar a pressão do fluxo.

Para assegurar a lisura, as placas da barra têm que ser uma moagem para serir a curvatura do ramo. Todas as bordas afiadas, respingos e burs são exigidos para ser removidos. Esta lisura do processo pigging é importante proteger o sensor do porco de dano.

Refira Shell DEP 31.40.10.13 - figura 4 do Gen acima; a quantidade das placas da barra começa com dois (2) partes e aumentos como a identificação do aumento do ramo.

As placas da barra idealmente serão equidistantes.

Para o T maior (tamanho 14 polegadas e acima), haverá uma placa da ponte no meio para apoiar a rigidez da barra ao obter batido pelo porco.

O material das placas da barra de uso geral o mesmos que o material do T para a capacidade de soldadura.

A prática normalizada é evitar a solda do guia que as barras diretamente no alto-esforço concentraram áreas do pescoço da extrusão. As extremidades da barra devem ser feitas à máquina para caber o ramo.

Os reparos da solda no metal de pai são proibidos.

Parâmetro T T barrado
Definição Encaixe de tubulação padrão Um tipo especial de componente de encanamento
Fabricação Geralmente pela extrusão ou pelo forjamento Fabricado na maior parte
Uso Usado no encanamento e na engenharia do encanamento usado na engenharia do encanamento perto do lançador/receptor do porco
Código/padrão do projeto SP 75 DE ASME B 16.9/MSS Shell DEP 31.40.10.13 - Gen ou ISO 15590-2
Quantidade da produção Grande escala no volume Quantidades pequenas seletas (feito-à-medida)
Custo Mais barato T mais caro do que o normal

MATERIAL & CATEGORIAS TRANÇADOS DOS T:

T barrados de aço inoxidável:

ASTM A403 WP 304/304L/304H/316/316L/317/317L/321/310/347/de 904L

T barrados aço carbono:

ASTM A234 WPB/A420 WPL3/A420 WPL6/MSS-SP-75 WPHY 42/46/52/56/60/65/70

O aço de liga barrou T:

ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91

A liga de níquel barrou T:

SB de ASTM/ASME 336 UNS 2200 (níquel 200), UNS 2201 (níquel 201), UNS 4400 (Monel 400), UNS 8020 (liga 20/20 CB 3, UNS 8825 Inconel (825), UNS 6600 (Inconel 600), UNS 6601 (Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy C 276)

O aço frente e verso frente e verso & super barrou T:

ASTM A815, ASME SA815 UNS NÃO S31803, S32205. No. 1,4462 de Werkstoff

Tipo T igual do ANSI B16.9 ASTM A403 WP316L
Tamanho 1/2 sem emenda” a 48" soldado a 72"
Espessura de parede Sch5S-Sch160, XS, XXS
Padrões ANSI, ASTM, RUÍDO, JIS, BS, ISO, GB, enviando e segurando, E hectograma etc.
Material

De aço inoxidável: ASTM A403 WP304, 304L, 310, 316, 316L, etc.

Aço carbono: ASTM A234 WPB, WPC ASTM A105 WPHY 42, etc.

Aço de liga: Baixa temperatura de ASTM A234 WP1, etc.: ASTM A420 WPL 1, etc.

Aço frente e verso frente e verso e super: ASTM A815 UNS S31803/S32205/S32750/S32760/S32550
Tratamento de superfície Rolamento da areia, sopro de areia, limpeza ácida.
Embalagem Caso de madeira, pálete ou como a exigência de clientes
Aplicações

Petróleo, produto químico, poder, gás, metalurgia, construção naval, construção, etc.

T BARRADO ASTM A815 UNS S31803 DN200 SCH40S
