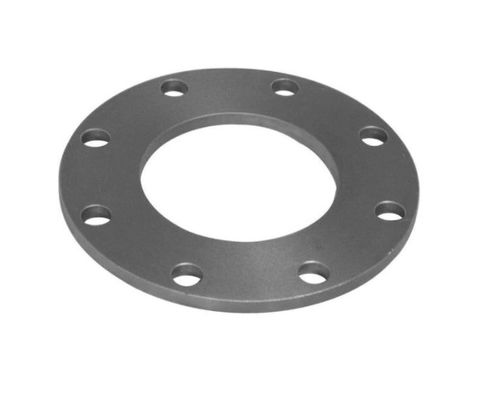

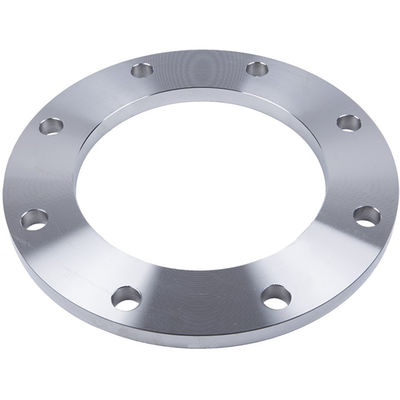

Flange de solda lisa de aço inoxidável da classe 300Rf de 1 polegada de ASTM A 182

As flanges da tubulação são fabricadas em todos os materiais diferentes como de aço inoxidável, ferro fundido, alumínio, bronze, bronze, etc. plástico mas o material o mais usado é aço carbono forjado e fez à máquina superfícies.

Além, flanges, como os encaixes e as tubulações, para finalidades específicas equipados às vezes internamente com as camadas de materiais de uma qualidade completamente diferente como as flanges elas mesmas, que são “flanges alinhadas”.

O material de uma flange, é ajustado basicamente durante a escolha da tubulação, na maioria dos casos, uma flange é do mesmo material que a tubulação.

Todas as flanges, discutidas nesta queda do Web site sob os padrões do en ASTM de ASME, salvo indicação contrária. ASME B16.5 descreve dimensões, as tolerâncias dimensionais etc. e o ASTM as qualidades materiais diferentes.

Os tipos os mais usados da flange são:

Tipos comuns de caras da flange do encanamento

As flanges fornecem as conexões necessárias para ligar os encanamentos. As caras são a superfície de acoplamento de uma flange. Os tipos diferentes de caras da flange são usados como as superfícies de contato para assentar o material de selagem da gaxeta. ASME B16.5 e B16.47 definem os vários tipos de revestimentos da flange, incluindo a cara aumentada, o grande homem e os revestimentos fêmeas que têm as dimensões idênticas para fornecer uma área de contato relativamente grande. As caras da flange têm que ser lisas bastante assegurar um selo apertado, escape-livre para flanges aparafusadas.

Conexões aparafusadas da flange

Uma conexão aparafusada da flange é uma combinação complexa de muitos fatores (flangeie, parafusos, gaxetas, processo, temperatura, pressão, meio). Todos estes vários elementos são relacionados e dependem em cima de um outro para conseguir um resultado bem sucedido.
A confiança da junção flangeada depende criticamente em cima do controle competente do procedimento de fabricação comum.

Algumas outras desvantagens de conexões da flange.

• Cada conexão da flange pode escapar (alguns povos reivindicam que uma conexão da flange é nunca 100 por cento de prova do escape).
• Os sistemas de tubulação flangeados precisam muito mais espaço (apenas pense de uma cremalheira de tubulação).
• A isolação de sistemas de tubulação flangeados é mais cara (tampões especiais da flange).

Naturalmente, as conexões da flange têm grandes benefícios; alguns exemplos.

• Uma nova linha pode conter carretéis múltiplos da tubulação e pode ser fabricada em uma oficina.
• Os carretéis desta tubulação podem ser montados na planta sem a necessidade de ser soldado.
• NDO (raio X, hidro teste etc.) na planta não é necessário, porque este foi feito na oficina.
• O sopro e a pintura na planta não são necessários, porque mesmo este foi feito em uma oficina
  (pinte somente os danos durante a instalação deve ser reparado).

Que é a diferença entre um RTJ, FF, e o RF flangeia em selos e em thermowells?

A cara aumentada, RF, é a conexão padrão do processo em nossos selos e thermowells do terceiro. Ambos têm opções para um tipo conexões de RTJ e de FF da flange. A cara aumentada (RF) é o tipo o mais comum usado em aplicações da fábrica de tratamento.
A superfície da gaxeta da flange é levantada acima da cara do círculo de parafusamento. Um Anel-tipo junção (RTJ) pode igualmente ter uma cara aumentada da gaxeta com a diferença que é o sulco de anel fez à máquina nesta cara.
Este sulco acomodará uma gaxeta de aço do anel para o acoplamento da flange. A cara lisa, FF, flange tem uma superfície da gaxeta que esteja no mesmo plano que a cara do círculo de parafusamento.
Nenhuns destes tipos de três flanges são permutáveis entre tipos, isto é a flange de RTJ não pode ser acoplada a uma flange do RF.
