GRUPO DE TOBO
Troca internacional de TOBO (Shanghia) Co., Ltd Tubulação de óleo Co. de Tianda, Ltd
Equipamento Co. do encanamento de TOBO, Ltd Tubulação de TPCO & de TISCO (Tianjin) Co., Ltd.
| Lugar de origem: | China |
|---|---|
| Marca: | TOBO |
| Certificação: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Número do modelo: | 31254 1.4547 254 OMS |
| Quantidade de ordem mínima: | 1 PC |
| Preço: | US $ 10 - 100 / Kilogram |
| Detalhes da embalagem: | Caixas ou paletes de madeira em condições de navegar amarradas por fita de aço ou conforme os requis |
| Tempo de entrega: | 30 dias após receção do pré-pagamento de 30% por T/T ou LC |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 50 toneladas métricas/toneladas métricas pelo mês |
| Tipo: | flange da placa | OD: | 9.5 a 219 mm |
|---|---|---|---|
| Avaliação de classe: | 150#~2500# | De frente: | RF(face elevada);FF(face plana);RTJ(junta do tipo anel);RJ(face da junta do anel) TG(face macho e fê |
| Processo de Fabricação: | Empurrar, Pressionar, Forjar, Fundir, etc. | Embalagem: | Caixas de madeira, paletes, sacos de nylon ou de acordo com os requisitos dos clientes |
| MOQ: | 1pcs | Tempo de entrega: | 10-100 dias segundo a quantidade |
| Condições de pagamento: | L/C,T/T | Transporte: | FOB Tianjin/Xangai, CFR, CIF etc |
| Aplicação: | Conexão de tubulação e válvulas | Tratamento de superfície: | Em salgadinhos, 2B, não.4BA, linha do cabelo, espelho |
| Realçar: | Raised Face Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange |
||

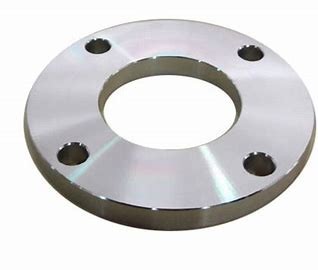

ANSI, ASME, ASA, B16.5 PLATE RING FLANGE RISE FACE CLASS 150 / 300 / 600
Tamanho:
Materiais:
Padrão:
Local de origem:
Número do modelo:
Padrão ou Não Padrão:
Nome do produto:
Tipo:
Tratamento de superfície:
Técnica:
Aplicação:
Termo comercial:
Faixa de tamanho:
MOQ:
Amostra:
Detalhes da embalagem:
1Paleta de madeira
2Saco de tecido anti-umedecimento
3. conforme necessário
Detalhes da entrega:
7-10 dias,de acordo com a quantidade final
| Dimensões da flange e massas aproximadas |
| ANSI, ASME, ASA, B16.5 150lb/in.q. | |||||||||
| ø | D | b | g | m | J | k | Furações | Eu... | Kg. |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1 " | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2 " | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 e meio. | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3 cm | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 e meio. | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
Nota:
1As flanges da classe 150, com excepção das articulações dos tornozelos, serão equipadas com uma face levantada de 0,06 (1,6 mm), que está incluída em Gordura (C) e Length through Hub (Y1), (Y3). 2No caso das flanges de juntas de Slip-on, Threaded, Socket Welding e Lap Joint, os hubs podem ter uma forma vertical da base para cima ou cónica dentro dos limites de 7 graus. 3. As flanges cegas podem ser fabricadas com ou sem o mesmo eixo utilizado para as flanges deslizantes. 4. A superfície da junta e a parte traseira (superfície de rolamento para parafusos) são realizadas paralelas num intervalo de 1 grau.sem redução da espessura (C). 5A profundidade do soquete (D) é coberta pela ANSI B 16.5 apenas em tamanhos até 3 polegadas, mais de 3 polegadas é a opção do fabricante. |
| ANSI, ASME, ASA, B16.5 | |||||||||
| ø | D | b | g | m | J | k | Furações | Eu... | Kg. |
| 1/2" | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4" | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2 " | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2 " | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 e meio. | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3 cm | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 e meio. | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
Nota:
1As flanges da classe 300, com excepção da articulação do tornozelo, serão equipadas com uma face levantada de 0,06 (1,6 mm), que está incluída em "espessura" (C) e " comprimento através do eixo" (Y1), (Y3). 2No caso das flanges de juntas de Slip-on, Threaded, Socket Welding e Lap Joint, os hubs podem ter uma forma vertical da base para cima ou cónica dentro dos limites de 7 graus. 3. As flanges cegas podem ser fabricadas com ou sem o mesmo eixo utilizado para as flanges deslizantes. 4. A superfície da junta e a parte traseira (superfície de rolamento para parafusos) são realizadas paralelas num intervalo de 1 grau.sem redução da espessura (C). 5A profundidade do soquete (D) é coberta pela ANSI B 16.5 apenas em tamanhos até 3 polegadas, mais de 3 polegadas é a opção do fabricante. |
| ANSI, ASME, ASA, B16.5 600lb/sq.in. | |||||||||
| ø | D | b | g | m | J | k | Furações | Eu... | Kg. |
| 1/2" | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4" | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 " | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2 " | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 e meio. | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3 cm | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 e meio. | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
Nota:
1As flanges da classe 600, com excepção das articulações dos tornozelos, serão equipadas com uma face levantada de 0,25 (6,35 mm), que não está incluída nos pontos de espessura (C) e comprimento através do eixo (Y1) (Y3). 2No caso das flanges de juntas de Slip-on, Threaded, Socket Welding e Lap Joint, os hubs podem ter uma forma vertical da base para cima ou cónica dentro dos limites de 7 graus. 3. As flanges cegas podem ser fabricadas com ou sem o mesmo eixo utilizado para as flanges deslizantes. 4. A superfície da junta e a parte traseira (superfície de rolamento para parafusos) são realizadas paralelas num intervalo de 1 grau.sem redução da espessura (C). 5As dimensões dos tamanhos 1/2 a 3 1/2 são as mesmas das flanges da classe 400. 6A profundidade do soquete (D) é coberta pela ANSI B 16.5 apenas em tamanhos até 3 polegadas, mais de 3 polegadas é a opção do fabricante. |
| Capacidade de produção e informações sobre as compras | ||
| 1. | Dimensão da flange de abastecimento DN15 - DN2000 (1/2" - 80"), Flange forjada. | |
| 2. | Material aço carbono: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn, etc. | |
| 3. | Material aço inoxidável: ASTM A182 F304, F304L, F316, F316L, F321 etc. | |
| 4. | Flanges anti-ferrugem: óleo anti-ferrugem, pintura preta, revestimento de tinta amarela, galvanizado a quente, galvanizado a frio, etc. | |
| 5. | Produção mensal: 3000 toneladas por mês. | |
| 6. | Termos de entrega: CIF, CFR, FOB, EXW. | |
| 7. | Termos de pagamento: transferência bancária (T/T), L/C irrevocavel à vista, etc. | |
| 8. | Quantidade mínima de encomenda: 1 tonelada ou 100 unidades. | |
| 9. | Garantia de qualidade: Certificado EN10204 3.1, Certificado de fábrica, Inspecção por terceiros, Serviço de substituição gratuito. | |
