| Lugar de origem: | China/Japão/Alemanha |
|---|---|
| Marca: | TOBO/TPCO/TISCO/VALIN/METAL |
| Certificação: | ISO/PED/TUV/SGS/LR/BV |
| Número do modelo: | gaxeta lisa; gaxeta lisa do anel; gaxeta lisa do metal; gaxeta branca comprimida não graphited do as |
| Quantidade de ordem mínima: | 1PC |
| Preço: | 0.1USD |
| Detalhes da embalagem: | CASO DE PLY-WOODEN |
| Tempo de entrega: | 3-15WORKDAYS |
| Termos de pagamento: | Western Union, MoneyGram |
| Habilidade da fonte: | 3000000pcs/year |
| Nome do produto: | gaxeta de aço inoxidável | Número do modelo: | Gaxeta 311803 de aço inoxidável frente e verso |
|---|---|---|---|
| Padrão ou não padrão: | padrão | padrão: | EN 1514-4 de DlN |
| Destacar: | Gaxeta lisa do anel,Gaxeta ondulada do metal |
||

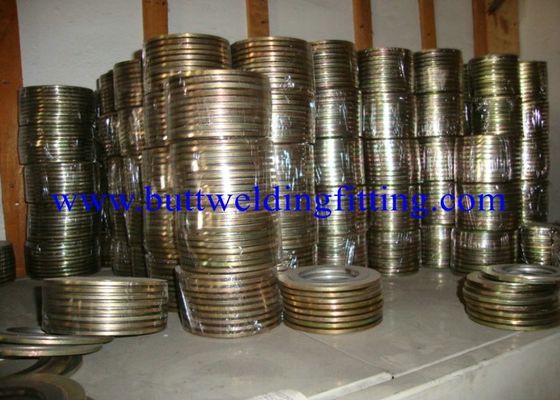

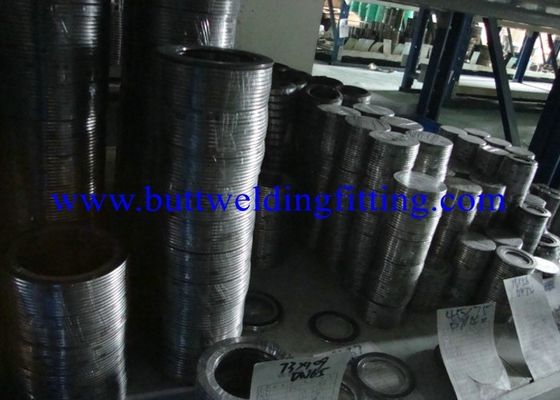

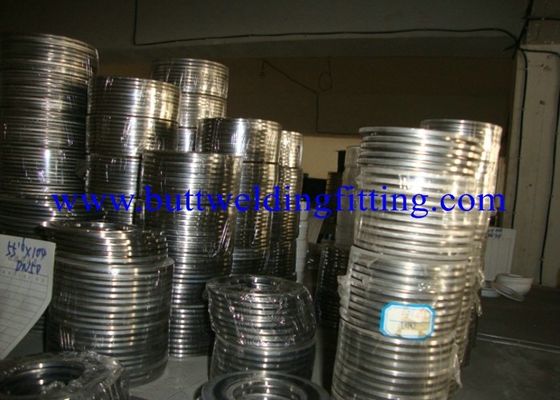

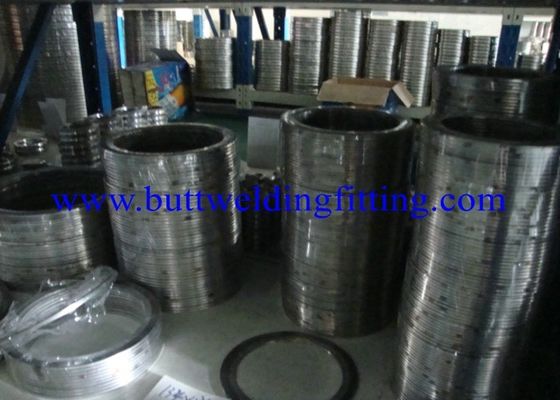

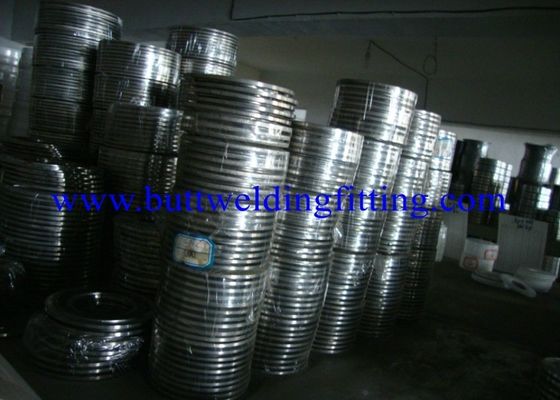

A gaxeta de aço inoxidável da gaxeta sem fôlego espiral, 321 corrugou a gaxeta lisa do anel da gaxeta 1,4541 do metal; Gaxeta lisa do metal
Gaxeta ondulada do metal
1. Material: SS321 SS304, SS316, CS, grafite
2. temperatura de trabalho (máximo): 650degree C
3. pressão de funcionamento: 6.4~16.0Mpa
O metal corrugou a gaxeta enchida com a grafite
A gaxeta ondulada é feita da placa metálica lisa feita à máquina com superfície acenada ou corrugada em um ângulo de 90 graus.
A gaxeta ondulada com anéis internos e exteriores ou a gaxeta composta unida com grafite ou a folha flexível do Teflon estão disponíveis segundo o lugar e a exigência de funcionamento.
Aplicável ao lugar de alta pressão e de alta temperatura. Função forte da resistência de corrosão, a estável e a segura da selagem.
Temperatura de trabalho (máximo): pressão de funcionamento 650°C: 6.4~16.0Mpa
Dimensões para gaxeta ondulada (CMG) do metal para serir flanges de ASME B16.5
|
Material do núcleo |
Máximo Temperatura |
|
|
|
De aço inoxidável |
1000-1600°F535-870°C) |
|
|
|
Aço de Carbob |
800°F425°C |
|
|
|
Bronze |
500°F260°C |
|
|
|
Cobre |
600°F315°C) |
|
|
|
Alumínio |
800°F (425°C |
|
|
|
Monel |
1500°F (815°C |
|
|
|
Níquel |
1400°F760°C |
|
|
|
Inconel |
2000°F1100°C |
|
|
|
Enfrentando o material |
Máximo Temperatura |
Pressão no Temp da sala |
|
|
|
|
Min.Mpa (libra por polegada quadrada) |
Max.Mpa (libra por polegada quadrada) |
|
Grafite flexível |
500°C932°F |
17 (2500 |
500(72500) |
|
Folha do Não-asbesto |
400°C752°F |
233300 |
500(72500) |
|
PTFE |
260°C500°F |
172500 |
500(72500) |
A gaxeta do anel do metal é flange selada da tubulação da pressão, uma aplicada à embarcação de pressão do petróleo e gás, submarino, junção comum de alta velocidade de superfície, de alta temperatura e de alta pressão da válvula de tampa. Há uma variedade de materiais e em um formulário apropriado para o projeto diferente e as exigências operacionais, completamente conformidade com o ANSI B16.20. No tipo liso novo sulcou a flange, o ferro preto comum, elíptico de aço inoxidável (oval) e o octogonal pode ser usado permutavelmente. a empresa pode na maioria de curto período de entrega.
Nota: a dureza material do anel do metal selecionada deve ser mais baixa da flange do HB 15~20, e o produto velho não é recomendado para o uso repetido, porque o endurecimento e dano do material podem ocorrer e a flange ou o desempenho da selagem.
O anel-O oco do metal é feito de resistente de alta temperatura e de nenhuma corrosão da produção de aço inoxidável do tubo. Poderia fazer furos no interno ou exterior do anel-O oco do metal, quando a pressão vai acima, que a função autoadesiva trabalhará. O anel-O com os furos pequenos do anel, especialmente a aplicação da pressão sobre o ² de 70kgf/cm, pode segurar mais pressão do que o tipo básico anel de O. O anel oco do metal baseado em necessidades do cliente, como PTFE chapeou ou o chapeamento e a superfície de prata.
|
Material
|
Dureza máxima
HBS HRB |
Temperatura máxima
℃
|
Abreviatura
|
|
304
|
160 83
|
700
|
304
|
|---|---|---|---|
|
304L de aço inoxidável
|
150 80
|
450
|
304L
|
|
316 de aço inoxidável
|
160 83
|
700
|
316
|
|
316L de aço inoxidável
|
150 80
|
450
|
316L
|
|
321 de aço inoxidável
|
160 83
|
700
|
321
|
|
410 de aço inoxidável
|
170 86
|
650
|
310
|
|
347 de aço inoxidável
|
160 83
|
700
|
347
|
|
Aço carbono
|
-40 -130
|
5401000
|
CRS
|
O metal ondulado é coberto com a camada da grafite, a cerâmica ou do PTFE. Uma camada de terminação adicional é aplicada segundo as exigências do meio ser selado. Tais gaxetas são usadas nas superfícies de selagem desiguais ou distorcidas, onde uns materiais mais elásticos com melhor desempenho da selagem são precisados.
Nota: O metal tem 0,5 milímetros grosso e o passo da corrugação é 3mm, 4mm ou 6mm segundo a largura das gaxetas. A espessura da corrugação é aproximadamente 1mm a 1,5mm, segundo o tamanho da gaxeta. O metal ondulado pode ser coberto com as camadas da grafite, as cerâmicas ou do PTFE na espessura 0.5mm, 1mm ou 1,5mm.
