Encaixes de tubulação excêntricos de aço inoxidável da classe 150 do redutor da solda de extremidade do ANSI B16.9

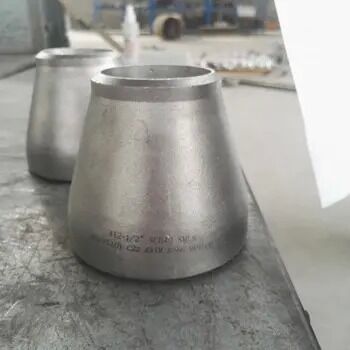

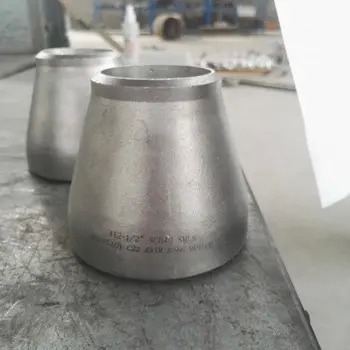

  • ANSI B16.9 Stainless Steel Butt Weld Eccentric Reducer Class 150 Pipe Fittings
  • ANSI B16.9 Stainless Steel Butt Weld Eccentric Reducer Class 150 Pipe Fittings
  • ANSI B16.9 Stainless Steel Butt Weld Eccentric Reducer Class 150 Pipe Fittings
  • ANSI B16.9 Stainless Steel Butt Weld Eccentric Reducer Class 150 Pipe Fittings
  • ANSI B16.9 Stainless Steel Butt Weld Eccentric Reducer Class 150 Pipe Fittings
Lugar de origem Xangai,China
Marca TOBO
Certificação ISO/TUV/SGS
Número do modelo Redutor de aço inoxidável
Quantidade de ordem mínima 1 unidade
Preço Negociável
Detalhes da embalagem Pacote de Envio Padrão
Tempo de entrega 15-30 dias de trabalho
Termos de pagamento T/T, União Ocidental
Habilidade da fonte 10 toneladas/mês
Detalhes do produto
Nome do produto Encaixes de tubulação excêntricos de aço inoxidável da classe 150 do redutor da solda de extremidade Acabamento de superfície cetim/espelho
Cor da superfície Prata Pressão Máxima 3.000 psi
Tipos Sem costura Espessura da Parede Sch5s-Sch160
Padrão ASME B16.9, ANSI, DIN Superfície Morro / cetim
Tratamento de superfície Polido Tipo de conexão soldado
Faixa de temperatura -20°C a 400°C Largura 2-3/8 dentro
Fabricante SmithCo Forma centrífugas ou excêntricas
país de origem Estados Unidos Terminar Polido, acetinado ou fosco
Destacar

ANSI B16.9 Redutor de aço inoxidável

,

Redutor de soldadura excêntrica

,

Fittings de tubos de classe 150.
Deixe um recado
Descrição de produto

Encaixes de tubulação excêntricos de aço inoxidável da classe 150 do redutor da solda de extremidade do ANSI B16.9


1. Descrição do produto

O redutor de aço inoxidável é um acessório de tubo de precisão projetado para conectar tubos de diferentes diâmetros com transição suave da parede interna. Fabricado por conformação a frio ou a quente, está disponível emConcêntrico(alinhado ao centro) eExcêntrico(deslocamento do lado plano), garantindo fluxo livre de turbulência, queda mínima de pressão e confiabilidade de serviço de longo prazo em ambientes exigentes.


2.Aplicações de produtos

  • Linhas de coleta e transmissão de petróleo e gás

  • Plantas químicas, petroquímicas e de refino

  • Abastecimento municipal de água e tratamento de águas residuais

  • Geração de energia (térmica, nuclear, renovável)

  • Instalações farmacêuticas, de biotecnologia e de salas limpas

  • Processamento de alimentos, laticínios e bebidas

  • Plataformas offshore, construção naval e tubulações marítimas

  • Fábricas de celulose, papel e têxteis

  • Sistemas HVAC e refrigeração industrial


​3. Vantagens do produto

  • Aços inoxidáveis ​​austeníticos e duplex premium – excelente resistência à corrosão por pite, corrosão em frestas e fissuração por corrosão sob tensão.

  • Alta resistência mecânica e resistência à fadiga, adequada para cargas cíclicas de pressão e temperatura.

  • A usinagem de precisão garante um controle dimensional rígido e conexões de solda de topo ou de encaixe sem vazamentos.

  • A formação de peça única (sem costura longitudinal) reduz os pontos fracos; versões soldadas também disponíveis para grandes diâmetros.

  • Manutenção mínima – inerentemente à prova de ferrugem, à prova de intempéries e resistente a produtos químicos.

  • O perfil interno otimizado produz perda de pressão <5% em uma ampla faixa de serviço (-20°C a 450°C com determinados graus).

  • Personalização total – classes de materiais, tabelas de paredes, acabamentos de superfície e preparações finais disponíveis mediante solicitação.

​

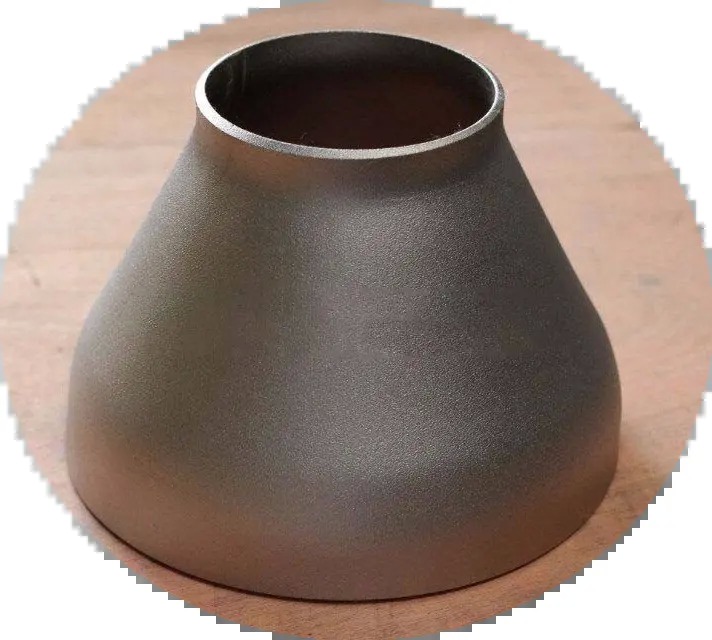

​Encaixes de tubulação excêntricos de aço inoxidável da classe 150 do redutor da solda de extremidade do ANSI B16.9​

4.Parâmetros principais do produto





Parâmetro Especificação/Valor
Classes de materiais 304, 304L, 316, 316L, 317L, 321, 310S, 347, 904L, Duplex 2205, Super Duplex 2507
Processo de Fabricação Sem costura (trefilado a frio/acabado a quente) ou soldado (formado em placa)
Faixa de tamanho – sem costura 1/2" – 20" (DN15 – DN500)
Faixa de Tamanho – Soldado 1/2" – 48" (DN15 – DN1200)
Programações de espessura de parede SCH 5S, 10S, 20S, 40S, 80S, STD, XS, XXS (1,0 – 30 mm)
Tipo de redutor Concêntrico; Excêntrico
Terminar conexão Solda de topo (BW); Solda de soquete (SW)
Preparação do chanfro final Extremidades chanfradas conforme ASME B16.25 / DIN 2616 (para BW); corte quadrado para SW
Tolerâncias Dimensionais DE: ±1,5 mm; DI: ±0,5 mm; Espessura da parede: ±12,5% (varia de acordo com o padrão)
Ovalidade (fora de circularidade) ≤1% do DO nominal (sem costura); ≤1,5% (soldado)
Rugosidade Superficial Rolado: Ra ≤ 6,3 µm; Polido: Ra ≤ 3,2 µm; Eletropolido: Ra ≤ 0,8 µm
Dureza (máx.) ≤187 HB (para 304/316); ≤217 HB (para classes duplex)
Densidade 7,9 g/cm³ (austenítico); 7,8 g/cm³ (duplex)
Resistência à tração (min) ≥515MPa (316L); ≥620 MPa (duplex)
Força de rendimento (min) ≥205MPa (316L); ≥450 MPa (duplex)
Ensaios Não Destrutivos (END) Radiografia (RT), ultrassônica (UT), corante penetrante (PT), partícula magnética (MPI) – disponível mediante solicitação
Teste Hidrostático/Pneumático Opcional, pressão de teste conforme ASME B16.9 ou especificação do cliente
Marcação Laser/carimbo: grau de material, tamanho, programação, padrão, número de aquecimento, logotipo do fabricante
Embalagem Caixas de madeira compensada, paletes de madeira, com tampas plásticas e embalagem à prova de umidade
Condição de entrega Recozido e decapado; ou tratado com solução + polido; ou acabamento conforme cliente
Padrões Aplicáveis ASME B16.9, B16.28, MSS SP-43, DIN 2616, JIS B2313, GB/T12459, GB/T13401, HG/T21635
Faixa de temperatura de serviço -20°C a 400°C (padrão); até 800°C para classes de alta temperatura
Perda de pressão (típica) <5% da pressão de entrada em condições normais de fluxo



Perguntas frequentes
1. Você é uma empresa comercial ou fabricante? Nós somos fabricante, você pode ver a certificação.

2. Quanto tempo é o seu prazo de entrega? Geralmente leva de 5 a 10 dias se as mercadorias estiverem em estoque. ou são 15-20 dias se a mercadoria não estiver em estoque, é de acordo com a quantidade.

3. Você fornece amostras? é grátis ou extra? Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.

4. Quais são as suas condições de pagamento? Pagamento<=1000USD, 100% adiantado. Pagamento>=1000USD, 50% T/T adiantado, saldo antes do envio.
