O que é um PAD de Reforço?

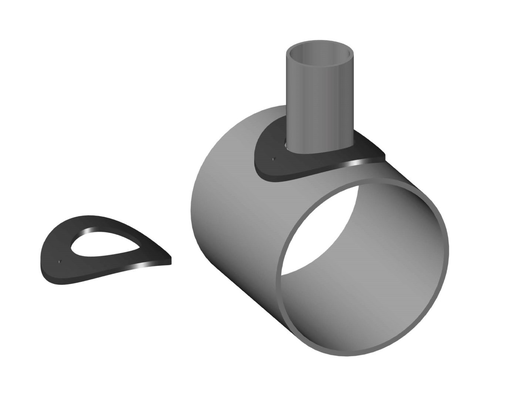

Reforço Pad ou RePAD ou RF Pad (Fig. 1) é um pad em forma de donut que vai em torno do ramo de um ramo

Ele se assemelha a uma lavadora de metal redonda que foi dobrada para se adequar à curvatura

do tubo.

Com o aumento do tamanho dos tubos, o custo dos acessórios de ligação de ramificação aumenta.

Portanto, é um método padrão para fabricar o tee cortando um buraco na cabeça e soldando

Mas a seção onde o tubo reto é perfurado torna-se uma seção fraca devido à presença de

Então, para lidar com a pressão e reduzir a concentração de tensão naquela região a espessura é aumentada localmente

Para aumentar a capacidade de carga de um recipiente de pressão, o equipamento deve ser equipado com um dispositivo de pressão superior, que pode ser equipado com um dispositivo de pressão superior, ou com um dispositivo de pressão superior.

A capacidade de pressão e carga dos bicos do equipamento, pads RF são soldados.

resistência e capacidade adicionais para o tubo.

Por que é necessária a almofada de reforço?

RePADs ou RF Pads são placas usadas para reforçar componentes e/ou bocal aumentando a espessura local do componente

São fabricados com o mesmo tamanho e o mesmo material do cabeçalho do tubo ao qual são soldados.

Em tubos ou vasos de pressão, os furos são feitos na forma de bocal ou interseção de galhos e, portanto, o tubo/vaso pai

Por conseguinte, é óbvio compensar esta fraqueza com uma almofada de reforço para

reduzir a possibilidade de falha, uma vez que reforça a ligação do ramo da tubulação ou o bico do recipiente sob pressão.

Utilizações do reforço do PAD

1Normalmente, as almofadas de reforço são usadas em conexões de ramificação embutidas e embutidas se necessário por lista de linhas ou se necessário.

Por meio do uso de almofadas de reforço não é necessário reforçar a parte completa da tubulação.

O tubo de cabeçalho, cláusula 304.3.3 da norma ASME B 31.3 fornece equações para verificar se qualquer ligação de tubulação soldada requer

Reforço.

2Os trunnions de suporte são fornecidos com reforço quando especificados por engenheiros de tensão de tubulação.

são mais do que a capacidade de suporte do trunnion, as almofadas de reforço são soldadas no tubo principal e junção do trunnion para melhorar

No entanto, por favor, tenha em mente que o reforço em trunnions de cotovelos não é sugerido como padrão

A necessidade de reforço deve ser especificamente mencionada.

no desenho isométrico para transmitir à equipa de construção.

3As conexões das bocas dos equipamentos são normalmente reforçadas para que as bocas possam suportar mais cargas e momentos do lado da tubulação.

4Às vezes, as almofadas de reforço são fornecidas entre o suporte do sapato ou da sela e o tubo principal quando a espessura do tubo principal é menor.

do que o necessário.

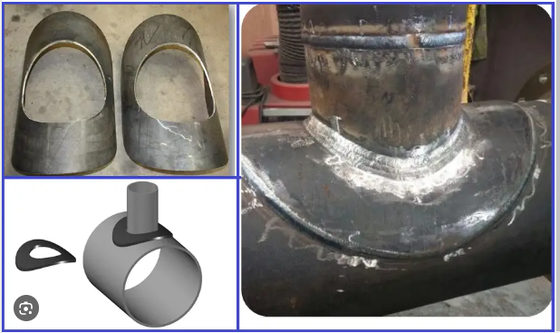

Fig. 1: PADs de reforço típicos

Características de projeto do PAD RF

Normalmente, a espessura máxima utilizada nas empresas de engenharia como espessura da almofada de reforço é de 1,5 vezes a espessura do tubo principal.

A prática padrão é usar a mesma espessura do tubo principal.

O material de reforço deve ser compatível com o material do tubo principal e do tubo ramificado.

é utilizado como pad RF.

Cláusula 328.5.4.g da norma ASME B31.3 menciona que as almofadas e as selaças de reforço devem ter um bom ajuste com as partes para as quais são

ligado.

Deve haver um buraco de ventilação na lateral (não na virilha) de qualquer almofada ou sela para revelar fugas na soldadura entre os ramos.

Normalmente, são fornecidos dois números de aberturas de ventilação que devem ser seladas.

Os furos de ventilação também são conhecidos como furos de choro ou furos de Telltale.

Se a almofada de reforço for feita de vários cortes de tubos, deve ser fornecida uma abertura de ventilação no interior.

cada pedaço cortado.

Uma almofada ou sela pode ser fabricada em mais de uma peça se as juntas entre as peças tiverem uma resistência equivalente à do metal-mãe da almofada ou sela,

e se cada peça tem um buraco de ventilação.

Símbolo da placa de reforço nos desenhos

A Fig. 2 mostra o símbolo pad RF normal utilizado nos desenhos de tubulação.

Fig. 2: Reforço do símbolo PAD

A almofada de reforço é um anel cortado de uma placa de aço que tem um buraco no centro igual ao diâmetro exterior da ligação do ramo.

O tubo é deslizado para o tubo de ramificação antes de o tubo de ramificação ser soldado ao cabeçalho.

A almofada de reforço é então soldada tanto para o ramo como para o

Cabeçalho.
