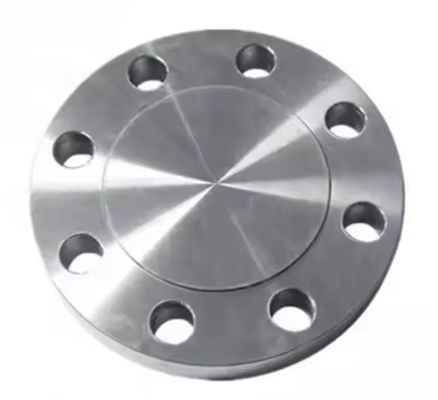

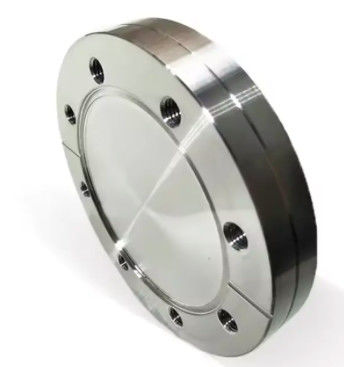

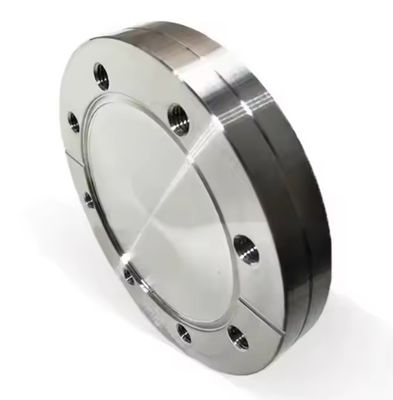

Flange Cega ASME B 16.5/ASME B16.47 JISB2220 Aço Inoxidável Duplex Flange Forjada ASTM A182 F60/F51/A182 F53

A conexão por flange (flange) consiste em unir dois tubos, conexões ou equipamentos, fixando primeiro cada um a um disco flangeado, entre os dois discos flangeados, adiciona-se uma junta flangeada, apertando com parafusos, completando a conexão. Alguns acessórios de tubulação e equipamentos possuem flanges, que também pertencem à conexão flangeada. A conexão flangeada é um modo de conexão importante na construção de tubulações. A conexão flangeada é fácil de usar e pode suportar maior pressão. As juntas flangeadas são amplamente utilizadas em tubulações industriais. Em casa, o diâmetro do tubo é pequeno e a pressão é baixa, não se vê a conexão flangeada. Se você estiver em uma sala de caldeiras ou em um local de produção, tubos e equipamentos flangeados estão por toda parte.

Flanges de topo, flanges de soquete, flanges roscados, flanges soltas, flanges de encaixe estão disponíveis de acordo com a conexão.

Flanges de Encaixe Flanges de encaixe são um tipo popular de flange de tubo. São um tipo de flange que desliza sobre a extremidade da tubulação e depois é soldado no lugar. Esses flanges são ideais para aplicações de menor pressão. São facilmente instalados e soldados em diferentes tubos. A soldagem reduz os custos de fabricação desses tubos. Estão disponíveis em uma ampla variedade de tamanhos e aplicações. Por que os flanges de encaixe são preferidos aos flanges de pescoço de solda? Para muitos usuários, os flanges de encaixe continuam sendo preferidos aos flanges de pescoço de solda pelos seguintes motivos: Devido ao seu custo inicial mais baixo. A menor precisão necessária no corte do tubo para o comprimento. A maior facilidade de alinhamento da montagem. A resistência calculada dos flanges de encaixe sob pressão interna é aproximadamente dois terços da dos flanges de pescoço de solda.

Este flange de solda de encaixe é de acordo com o padrão JIS. É um sistema de flange feito no Japão. Este tipo de flange inclui muitas especificações, como SOP, SPH, flange cego, flange de placa, flange de pescoço de solda, etc.

Os flanges de solda de encaixe são deslizados sobre o tubo e soldados (geralmente por dentro e por fora) para fornecer resistência e evitar vazamentos. Os flanges de encaixe estão na extremidade de baixo custo da escala e não exigem alta precisão ao cortar o tubo para o comprimento. Esses flanges SO às vezes podem ter um cubo ou bucha e podem ser feitos com um furo para tubos ou tubos.

O material dos flanges é aço carbono. O flange pode conectar tubos, válvulas, bombas e outros equipamentos para formar sistemas de tubulação. É a maquinaria, petróleo, química, água, eletricidade, setores de construção naval, sistemas de tubulação e dispositivos mais amplamente utilizados em conexões de tubulação.

Tire as medidas de:

• OD: Diâmetro Externo
• ID: Diâmetro Interno
• BC: Círculo de Parafusos
• HD: Diâmetro do furo

Algumas características importantes são as seguintes:

• Um tamanho serve para todos os horários de tubos.
• Os fabricantes podem cortar o tubo para o comprimento com mais facilidade para flanges de encaixe.
• A menor espessura deste flange permite um alinhamento mais fácil dos furos dos parafusos.
• Geralmente não são preferidos para ambientes de alta pressão e temperatura.

• Baixo custo de instalação
• Menos tempo necessário para garantir a precisão do tubo cortado
• são um pouco mais fáceis de alinhar
• os flanges de encaixe têm um cubo baixo porque o tubo desliza para dentro do flange antes da soldagem
• o flange é soldado por dentro e por fora para fornecer resistência suficiente
• eles evitam vazamentos
