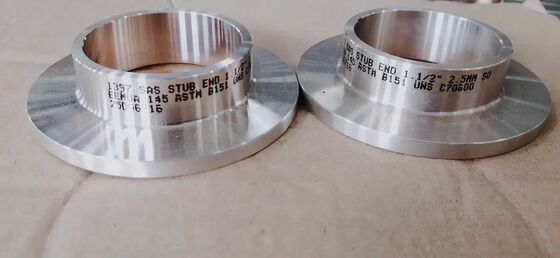

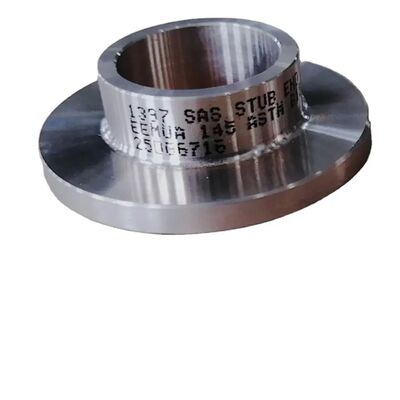

O topo de aço inoxidável da solda de extremidade termina o encaixe de tubulação forjado ASME da junção de colo curta longa

Aço Inoxidável, Pontas de Toque para Solda de Topo, Junta de Lap Longa/Curta Forjada para Tubos, ASME

1. Descrição do Produto

Pontas de Toque de Aço Inoxidável são essencialmente adaptadores de conexão flangeada não integral. Elas consistem em uma seção curta de tubo reto e uma extremidade que é extrudada a frio ou girada a quente em um lábio expandido (lap). Este produto não é usado independentemente e deve ser acoplado a Flanges de Junta de Lap. De acordo com ASME B16.9 e MSS SP-43, elas são geralmente classificadas em Padrão Longo e Padrão Curto. O Padrão Longo é o padrão da indústria, enquanto o Padrão Curto é usado principalmente em ambientes com espaço restrito ou sistemas de tubulação de parede fina (por exemplo, Sch 5S/10S). Com base no contorno traseiro do lap, elas são subdivididas em Tipo A (com pescoço reto), Tipo B (transição curva) e Tipo C (tipo espessado forjado integral).

2.Aplicações do Produto

1. Tubulações de Transmissão de Mídia Corrosiva: Em ambientes de ácido forte, álcali ou água do mar, apenas a ponta de toque precisa ser feita de aço inoxidável de alta qualidade (por exemplo, 316L, 904L), enquanto o flange de acoplamento pode ser de aço carbono galvanizado, permitindo a seleção de material zonada (anticorrosivo no lado da mídia, padrão no lado estrutural).

2. Entradas/Saídas de Equipamentos Verticais de Grande Diâmetro: Amplamente utilizado em reatores de torre, trocadores de calor e bocais de tanques de armazenamento, resolvendo o desafio significativo de instalação de girar grandes flanges para alinhamento dos furos dos parafusos.

3. Seções de Processo que Requerem Desmontagem e Limpeza Regulares: Aplicado em linhas de descarga para reatores nas indústrias de alimentos, farmacêutica e química fina, permitindo desmontagem rápida para lavar resíduos internos e garantir limpeza higiênica.

4. Tubulações Termicamente Sensíveis: Adequado para sistemas de vapor ou óleo térmico de alta temperatura com grandes diferenças de temperatura. A pequena folga entre a ponta de toque e o flange absorve parte das tensões de deslocamento de expansão térmica axial.

​3. Vantagens do Produto

1. Economia Significativa nos Custos de Aquisição: Para aplicações Classe 300+ e de grande diâmetro (DN≥200), o uso de "Ponta de Toque SS + Flange de Aço Carbono" em vez de "Flange de Pescoço de Solda Totalmente SS" pode economizar 30% a 50% nos custos de material.

2. Elimina Tensão de Solda e Corrosão Intergranular: O lap é formado a frio, sem costura de solda que suporte carga exposta à mídia, evitando completamente os riscos de corrosão intergranular e trincas por corrosão sob tensão encontrados em flanges de solda de topo tradicionais.

3. Proteção de Transmissão de Torque Zero: Ao apertar os parafusos, o torque atua no flange de junta de lap e transfere para a parte traseira da ponta de toque, em vez de puxar diretamente o tubo. Isso protege efetivamente tubos de parede fina (por exemplo, Sch 5S, Sch 10S) contra deformação causada por torque excessivo.

4. Acesso Flexível para Manutenção: Após a desmontagem, o flange de junta de lap pode deslizar livremente ao longo do tubo, oferecendo grande conveniência para substituir válvulas, instrumentos ou seções de tubo posteriormente, sem a necessidade de trabalho a quente ou re-corte.

5. Face de Vedação de Lap de Alta Precisão: A superfície do lap pode ser usinada com precisão para acabamento Ra 3.2~6.3μm, equipada com ranhuras concêntricas, garantindo vedação sem vazamentos quando acoplada a juntas espirais ou juntas de PTFE.

​

4. Principais Especificações do Produto

FAQ

1. Você é uma empresa de comércio ou fabricante? Somos fabricantes, você pode ver a certificação.

2. Qual é o seu tempo de entrega? Geralmente são 5-10 dias se os produtos estiverem em estoque. Ou são 15-20 dias se os produtos não estiverem em estoque, de acordo com a quantidade.

3. Você fornece amostras? É grátis ou extra? Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.

4. Quais são os seus termos de pagamento? Pagamento=1000USD, 50% T/T adiantado, saldo antes do embarque.
