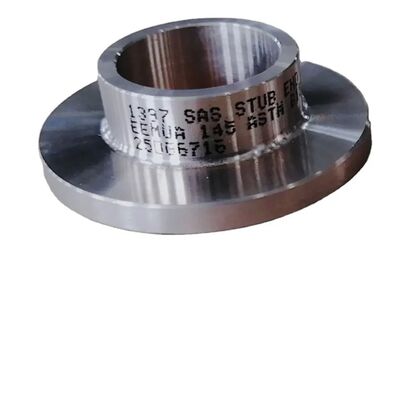

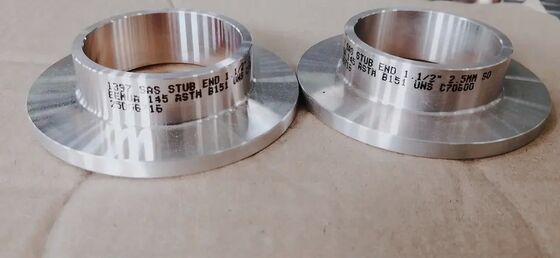

Aço inoxidável 304/316L junta de volta termina conexões de solda de topo para tubo petroquímico

Aço Inoxidável Flange de Encaixe Soldado por Topo Curto Longo Forjado Tubo ASME

1. Descrição do Produto

Os Flanges de Encaixe de Aço Inoxidável são conexões de transição críticas que convertem a extremidade do tubo em uma face de vedação de flange padronizada. Seu valor principal não reside em ser um simples "tubo curto flangeado", mas no processo de conformação do encaixe (flare). Eles são divididos em duas rotas de fabricação: Sem Costura (SMLS) – formado integralmente a partir de tubos de aço sem costura, apresentando uma estrutura de grãos densa sem costura longitudinal, adequada para condições de alta pressão e alta corrosão; Soldado (WELD) – conformado por laminação a partir de chapas de aço e soldado, oferecendo melhor custo-benefício para sistemas de grande diâmetro e baixa pressão. Para ambos os tipos, a parte traseira do encaixe é equipada com um ângulo R ou chanfro que corresponde ao diâmetro interno do flange de encaixe, garantindo pressão uniforme do flange durante o aperto dos parafusos sem criar pontos de concentração de tensão.

2.Aplicações do Produto

1. Redes de Vapor de Alta Pressão e Alta Temperatura: Usado nas entradas e saídas de tubos de vapor principal e de reaquecimento em usinas de energia. A conexão soldada por topo do flange de encaixe substitui a soldagem direta de flanges aos tubos, evitando fraturas por fadiga no pescoço do flange devido a flutuações drásticas de temperatura.

2. Tubulações com Vibração Severa (Compressores Recíprocos): Usado nas linhas de entrada/saída de compressores recíprocos. Como o flange de encaixe não é rigidamente soldado ao tubo, ele efetivamente amortece o dano de cisalhamento causado pela vibração nas juntas soldadas.

3. Seções "Sacrificiais" Substituíveis: Usado em filtros de entrada de bombas, canais de trocadores de calor e outros locais de alta erosão. O flange de encaixe atua como um componente sacrificial substituível, estendendo a vida útil dos corpos de equipamentos caros.

4. Ramais de Tubos de Instrumentação e Amostragem de Precisão: Para linhas de ramificação de instrumentação de pequeno diâmetro (DN15~DN50), o uso de um flange de encaixe com flange de encaixe permite o ajuste fácil da orientação do instrumento sem torcer o corpo do instrumento de precisão em si.

​3. Vantagens do Produto

1. Evitação de Risco de Corrosão Intergranular 100%: A seção do encaixe passa por tratamento de Têmpera para eliminar completamente a tensão residual do trabalho a frio. Como a face do encaixe e o diâmetro interno não possuem zonas afetadas pelo calor da solda (ZTA), eles oferecem vantagens de segurança absolutas em meios propensos à corrosão intergranular, como ácidos nítrico e acético.

2. Controle Rigoroso da Cadeia Dimensional: O diâmetro externo do encaixe e o raio da raiz (radiação) são conformados com precisão em uma única matriz, garantindo 100% de ajuste com o ombro escareado do flange de encaixe padrão, evitando vazamentos descentralizados causados pela inclinação do flange após a instalação.

3. NDT (Ensaios Não Destrutivos) Totalmente Rastreável: Todas as extremidades chanfradas soldadas por topo e seções de encaixe passam por inspeção de Líquido Penetrante (PT) ou Partículas Magnéticas (MT) antes do envio. As juntas longitudinais dos flanges de encaixe soldados passam por Ensaio Radiográfico (RT) para garantir a ausência de trincas internas, porosidade ou inclusões de escória.

4. Design Otimizado de Transição de Espessura de Parede: A espessura da parede na extremidade soldada por topo fica alinhada com o tubo de conexão (mesmo ID), eliminando zonas mortas de turbulência e vórtice, reduzindo a corrosão acelerada pelo fluxo, além de facilitar o pré-aquecimento e o tratamento térmico pós-soldagem.

5. Alta Taxa de Reparo de Solda no Local: Apenas uma solda de topo circunferencial é necessária ao conectar à tubulação, eliminando a necessidade de duas soldas de filete em comparação com flanges de pescoço soldado. Isso reduz a carga de trabalho de soldagem em mais de 40% e torna muito mais fácil alcançar 100% de penetração completa.

​

4. Principais Especificações do Produto

FAQ

1. Vocês são empresa de trading ou fabricante? Somos fabricantes, você pode ver a certificação.

2. Qual o tempo de entrega? Geralmente são 5-10 dias se os produtos estiverem em estoque. Ou são 15-20 dias se os produtos não estiverem em estoque, de acordo com a quantidade.

3. Vocês fornecem amostras? É grátis ou extra? Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.

4. Quais são seus termos de pagamento? Pagamento=1000USD, 50% T/T adiantado, saldo antes do embarque.
