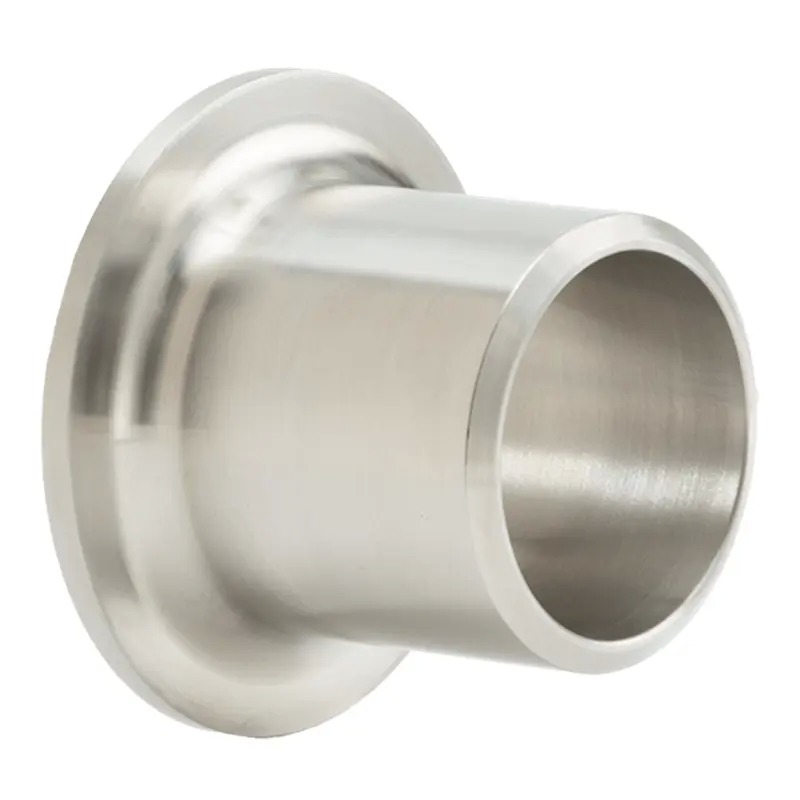

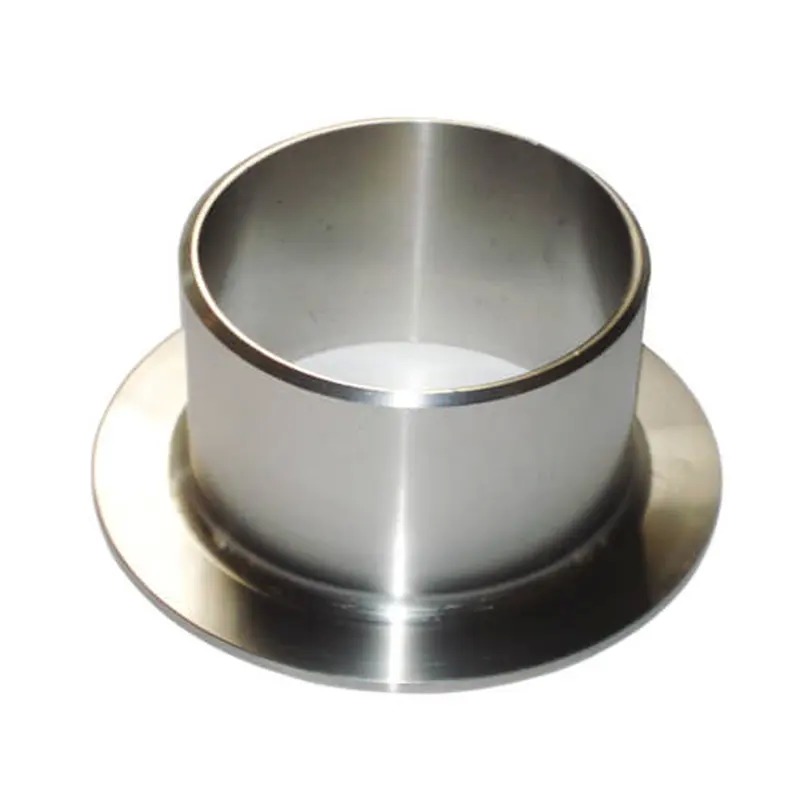

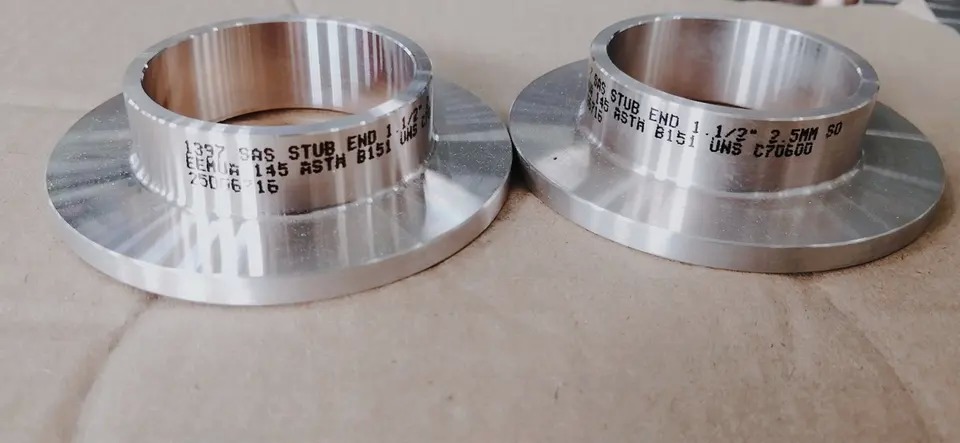

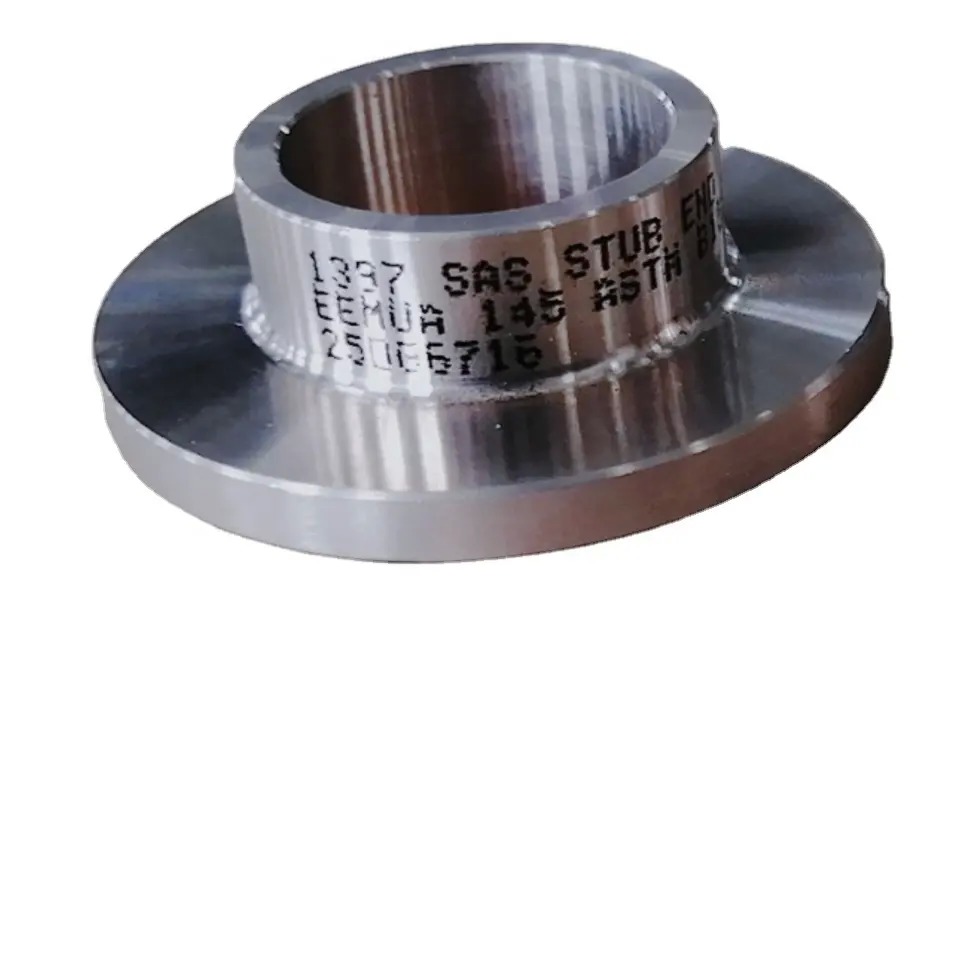

Tampões de Aço Inoxidável ASTM A403 316L ASME B16.9 Junta Sobreposta

1. Descrição do Produto

Tampões de Aço Inoxidável, também conhecidos em engenharia como “Tampões de Junta Sobreposta” ou “Extremidades de Tubo com Flange Tipo Von Roll”, são essencialmente elementos de conexão de tubulação desacoplados de tensão. Estruturalmente, eles separam a "função de vedação de retenção de pressão" da "função de fixação por parafusos": o tampão suporta a pressão do meio, corrosão e erosão, enquanto o anel da flange de junta sobreposta fornece exclusivamente cargas de fixação por parafusos. Este projeto garante que as tensões de soldagem e as tensões de vedação da flange não se sobreponham ou interfiram uma na outra quando o sistema de tubulação experimenta diferenciais de temperatura extremos ou vibrações mecânicas. Os produtos são fabricados de acordo com os três principais sistemas de normas globais: Americano (ASME B16.9 / MSS SP-43), Alemão (DIN EN 1092-1 / DIN 2673) e Japonês (JIS B2311 / B2220), permitindo a integração perfeita em diversos projetos de engenharia de exportação e domésticos. pontos.

2.Aplicações do Produto

Este produto é especificamente projetado para as seguintes quatro condições de serviço extremas típicas e cenários especiais:

1. Tubulações Criogênicas e de Temperatura Ultra-Baixa (-196℃ para LN₂/GNL): Usado em terminais de recebimento de GNL e linhas de transferência de nitrogênio líquido de unidades de separação de ar. Tampões de aço inoxidável austenítico mantêm excelente tenacidade ao impacto em baixas temperaturas. Quando combinados com flanges de junta sobreposta, eles compensam efetivamente a contração axial massiva causada pelo encolhimento a frio, prevenindo fratura frágil.

2. Linhas de Óleo Pesado e Vapor de Alta Temperatura (≥400℃): Usado em unidades de destilação atmosférica/a vácuo de refinaria e linhas de gás de hidrocarbonetos de alta temperatura de craqueamento catalítico. Tampões de padrão longo posicionam a solda de topo longe da zona de tensão de junta sobreposta de alta temperatura, prevenindo falha da face de vedação da flange devido a fluência em alta temperatura.

3. Tubulações de Alta Erosão e com Carga de Sólidos: Usado em transporte de lama em mineração e metalurgia e linhas de circulação de lama de calcário para dessulfurização. O furo interno liso do tampão não possui saliências de solda, eliminando o depósito de lama e a erosão por vórtice localizada. Após o desgaste, apenas o tampão precisa ser substituído, não a flange cara de grande diâmetro.

4. Sistemas de Ultra-Alto Vácuo (≤10⁻⁵ Pa): Usado em linhas de evacuação de câmaras de vácuo nas indústrias de semicondutores e fotovoltaica. A face de vedação da junta sobreposta é ultra-acabada e combinada com juntas de cobre sem oxigênio ou anéis C metálicos para atingir taxas de desgaseificação e vazamento extremamente baixas sob ultra-alto vácuo.

​3. Vantagens do Produto
