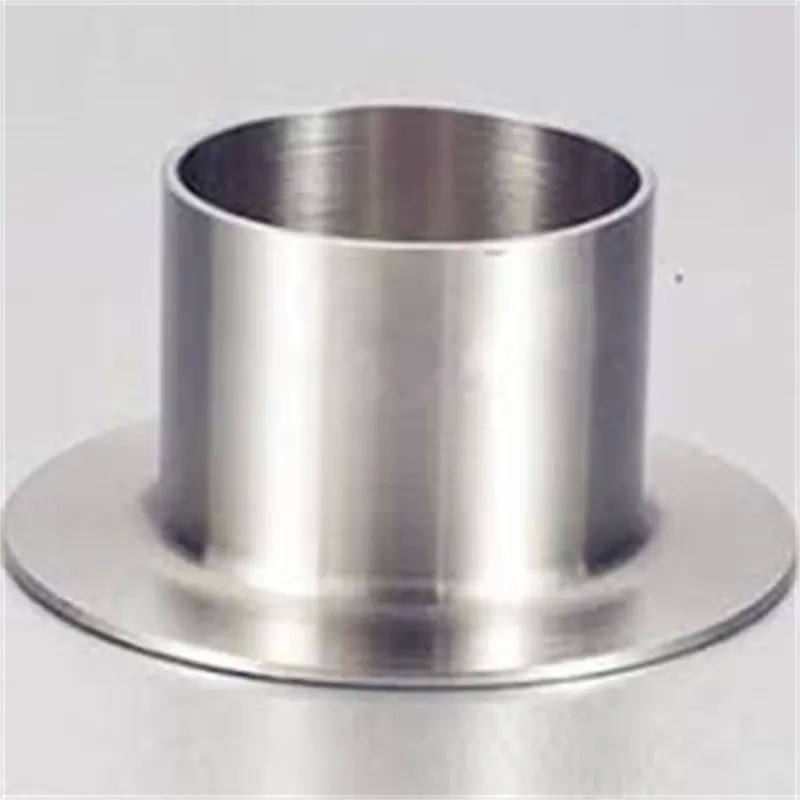

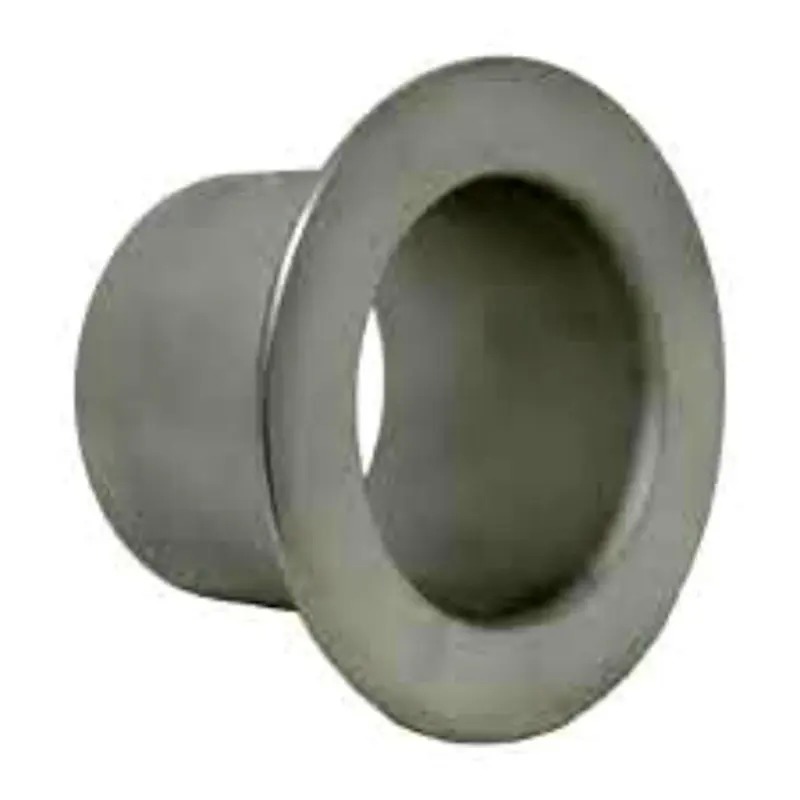

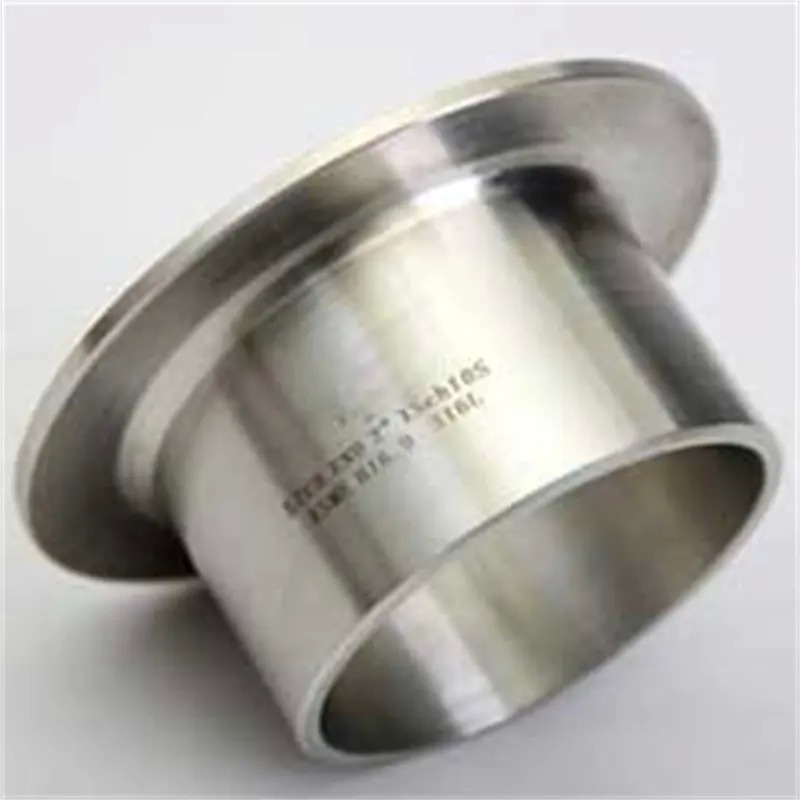

O topo de aço inoxidável termina os encaixes de flange da junção de regaço 304/316L ASME B16.9

Fittings de flange de junta de torno de aço inoxidável 304/316L ASME B16.9

1Descrição do produto

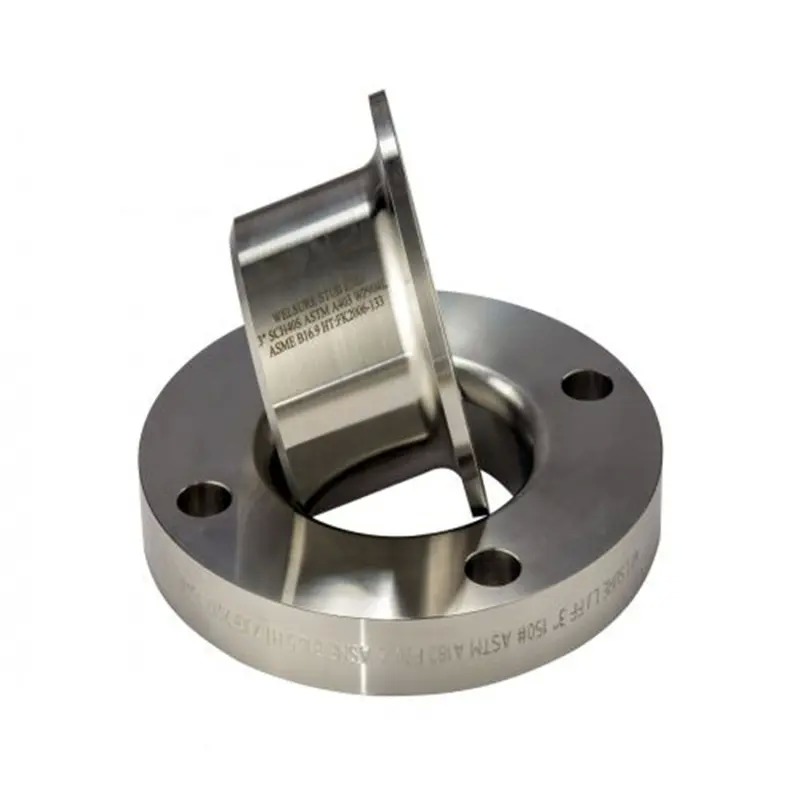

Os extremos de estribo de aço inoxidável (também conhecidos como extremos de estribo de articulação de tornozelo ou extremos de estribo de flange) são acessórios de transição que convertem a extremidade soldada de um tubo em uma face de vedação com flange.uma extremidade é uma secção de tubo reta para solda de traseira, enquanto a outra extremidade é uma janela de forma de precisão. O produto não inclui uma flange e deve ser emparelhado com flanges de junta de janela. Os materiais incluem 304/304L, 316/316L, aço inoxidável duplex,e ligas à base de níquelCom base no contorno das costas, são classificados como Tipo A (transição de pescoço reto), Tipo B (transição curva) e Tipo C (forjado espessado), adequados para parede padrão, parede fina,e aplicações de parede espessa de alta pressão, respectivamenteAs normas de fabrico abrangem os sistemas ASME, DIN e JIS para satisfazer os requisitos globais de aquisição de engenharia.

2.Aplicações do produto

1. Conexão de flange padrão entre tubos e equipamento: Usado para ligar rapidamente sistemas de tubulação soldados a válvulas, torres, trocadores de calor, bombas e outros equipamentos com bocas de flange.

2. Sistemas de transmissão de meios corrosivos: somente a extremidade do toco entra em contato com o meio com liga resistente à corrosão; o anel de flange de acoplamento pode ser feito de aço carbono comum, alcançando a otimização do material zonado.

3. Projetos de tubulações de grande diâmetro e de alta pressão: A flange da articulação do torno que gira de forma independente resolve o obstáculo de instalação dos tubos rotativos de grande diâmetro para o alinhamento do parafuso,especialmente adequado para plataformas offshore e grandes instalações petroquímicas.

4. Estações de processamento que necessitam de inspecção frequente: Adequado para bocas de alimentação/descarga do reator, gabinetes de filtros, entradas/saídas do compressor e outros locais que exijam desmontagem, inspeção ou limpeza regulares.

5. Sistemas de tubulação sujeitos a ciclos térmicos e vibrações: O espaço livre de ajuste permite um ligeiro movimento axial, amortecendo tensões de expansão térmica e impactos de vibração mecânica nas soldas e superfícies de vedação.

6. Indústrias de aplicação chave: Petróleo e gás, refino de petróleo e produtos químicos, engenharia offshore, energia e energia, processamento de alimentos, produtos químicos finos, semicondutores e unidades de separação de ar.

3.Vantagens do produto

• Em comparação com as soluções tradicionais de ligação de flanges integradas, as extremidades dos tubos de aço inoxidável oferecem as seguintes vantagens significativas:
• Economias substanciais de custos de materiais: No conjunto completo de ligação, apenas a extremidade do cabo requer aço inoxidável ou outras ligas resistentes à corrosão; o anel de flange da articulação do tornozelo pode ser feito de aço carbono comum.Para grandes diâmetros e classes de alta pressão, os custos dos materiais podem ser reduzidos em cerca de 30% a 50%, sendo que as economias tornam-se mais pronunciadas à medida que o tamanho dos tubos aumenta.
• Alta eficiência da instalação: A flange da articulação do colo pode girar livremente ao longo da parede externa da extremidade do estribo.eliminação da necessidade de rotação de tubos de grande diâmetroUm único operário pode completar o alinhamento, reduzindo significativamente a dificuldade de construção e as horas de trabalho para operações em alta altitude e em espaços confinados.
• Manutenção flexível e fácilDurante a revisão do sistema, basta soltar os parafusos para deslizar o anel de flange de volta ao longo do tubo, permitindo que toda a seção do tubo seja levantada.Após inspecção, o conjunto pode ser rapidamente reinstalado, reduzindo efetivamente o tempo de inatividade da planta.
• Distribuição da tensão fiável e razoável: A soldadura de traseira é colocada na secção reta da extremidade do toco, a uma distância suficiente da face de vedação do tornozelo.A zona afectada pelo calor da solda e a face de vedação não interferem entre siAs tensões resultantes da vibração do tubo e da expansão térmica não se sobrepõem na face de vedação, o que resulta numa fiabilidade superior das juntas a longo prazo em comparação com as flanges de pescoço de soldadura integradas.
• Proteção eficaz dos bicos do equipamento: Uma vez que a flange da articulação do torno não tem ligação rígida e soldada ao corpo do tubo, os momentos de flexão do peso morto do tubo ou da expansão térmica não são transmitidos directamente para os bicos do equipamento.Esta característica é particularmente crítica para proteger os bicos de entrada/saída de equipamentos rotativos, tais como bombas centrífugas, compressores e turbinas, evitando efetivamente fracturas de sobrecarga do bico.
• Excelentes peças de reposiçãoOs anéis de flanges da mesma dimensão podem ser trocados por extremos de estribos de materiais diferentes (por exemplo, 304, 316L, duplex).Apenas os anéis de flange universal e as extremidades de estobos de vários materiais precisam ser armazenados, permitindo respostas flexíveis às necessidades de instalação e substituição em diferentes secções de tubos, reduzindo simultaneamente os custos de armazenagem e a ocupação de capital.
• Economia superior de todo o ciclo de vida: Considerando os custos iniciais de aquisição, as despesas de mão-de-obra de instalação, as perdas de tempo de inatividade de manutenção e o compromisso de capital de peças sobressalentes,A combinação de borda de aço inoxidável + flange da articulação do tornozelo tem custos totais significativamente mais baixos durante uma vida útil de engenharia de 25 anos em comparação com soluções integrais de flange de aço inoxidável.

4Especificações técnicas essenciais
