Conexões de Tubo Forjadas CuNi Sockolet ASTM B466 UNS C71500 1" 3000LB ASME B16.11

Conexões Forjadas de Tubo Sockolet CuNi ASTM B466 UNS C71500 1" 3000LB ASME B16.11

1. Descrição do Produto

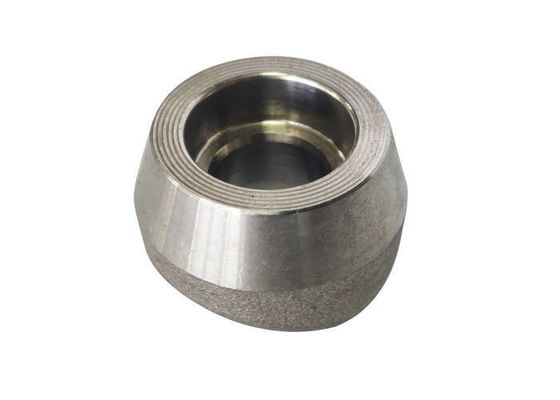

Este produto é um Sockolet forjado de CuNi fabricado em UNS C71500 (liga de Cobre-Níquel 70/30 / CuNi 70/30) em conformidade com as normas ASTM B466L/C à vista (Carta de Crédito)ASME B16.11 . Um Sockolet é uma conexão de ramificação especializada usada para conectar um tubo de ramificação menor a um tubo principal maior (tubo de corrida). Ao contrário dos Tês padrão, uma conexão da família Olet é moldada para corresponder à curvatura do tubo de corrida e contém reforço interno, tornando-a mais forte e mais adequada para aplicações de alta tensão. O UNS C71500 oferece maior resistência em comparação com o C70600 devido ao seu teor de níquel de 30%. Esta conexão de 1" Classe 3000# apresenta uma conexão de solda de soquete (SW) em ambos os lados do tubo de ramificação e do tubo principal.2. Parâmetros Chave do Produto

Parâmetro

Este Sockolet é ideal para sistemas de água do mar e fluidos corrosivos que requerem conexões de ramificação:

Marinha e Construção Naval

• : Sistemas de tubulação de água do mar, plataformas offshore, tubulações a bordo de naviosPetróleo e Gás

• : Linhas de processo de alta pressão, aplicações submarinas, linhas de injeção químicaGeração de Energia

• : Tubulações de condensadores e trocadores de calorProcessamento Químico

• : Manuseio de fluidos corrosivos, equipamentos farmacêuticosPontos de Instrumentação

• : Sistemas de tubulação com espaço limitado4. Vantagens

Resistência Superior à Corrosão

• : Resistência excepcional à corrosão por água do mar, pites e corrosão sob tensão por cloretoResistência à Bioincrustação

• : Resiste naturalmente ao crescimento biológico marinhoResistência Aprimorada

• : O teor de níquel de 30% fornece maior resistência do que o CuNi 90/10Confiabilidade da Solda de Soquete

• : Fornece conexão permanente e à prova de vazamentos com alta resistência ao afrouxamentoReforço Interno

• : O design do Sockolet é mais forte do que as conexões em T padrão para aplicações de alta tensãoCusto-Benefício

• : A soldagem sem rosca reduz o tempo de instalação e os custos de mão de obra em comparação com conexões flangeadas5. Funções

O Sockolet cria uma conexão de ramificação reforçada de um tubo principal maior para um tubo de ramificação menor (1"). Ele é soldado diretamente no tubo de corrida após o corte de um orifício, fornecendo uma junção forte e estanque para desvio de fluidos. A conexão de solda de soquete envolve a inserção do tubo no soquete e a aplicação de uma solda de filete ao redor da junta, formando uma conexão permanente e classificada para pressão, adequada para ambientes de alta temperatura e alta pressão

.Em caso de problemas de qualidade, retenha a embalagem original e forneça fotos relevantes ou relatórios de inspeção de terceiros.

Preparação

1. : Limpe completamente a superfície do tubo de corrida e o interior do soquete do Sockolet; remova toda a sujeira, óleo e detritos.Marcação

2. : Marque o local exato de perfuração no tubo de corrida de acordo com a especificação.Perfuração

3. : Perfure o tubo de corrida no local marcado com o diâmetro necessário.Posicionamento da Conexão

4. : Posicione o Sockolet sobre o orifício perfurado, garantindo o alinhamento adequado com a curvatura do tubo de corrida.Soldagem

5. : Insira o tubo de ramificação no soquete do Sockolet, deixando uma folga de expansão de 1/16" (1,6 mm). Realize a soldagem de filete ao redor das juntas do Sockolet-tubo de corrida e do tubo de ramificação-Sockolet usando WPS aprovado com soldadores certificados.Em caso de problemas de qualidade, retenha a embalagem original e forneça fotos relevantes ou relatórios de inspeção de terceiros.

6. : Limpeza e inspeção pós-soldagem conforme procedimento de qualidade; nenhum tratamento térmico pós-soldagem é necessário.Em caso de problemas de qualidade, retenha a embalagem original e forneça fotos relevantes ou relatórios de inspeção de terceiros.

Folga do Soquete

• : A folga de expansão de 1/16" é obrigatória para evitar rachaduras por expansão térmica durante o serviço.Limpeza

• : Requer um grau de limpeza maior do que a fabricação de aço para evitar contaminação.Limite de Temperatura

• : Temperatura máxima de serviço ~400°C; evite operação acima dessa faixa.Em caso de problemas de qualidade, retenha a embalagem original e forneça fotos relevantes ou relatórios de inspeção de terceiros.

• : Use proteção com gás inerte (argônio) para soldagem para evitar oxidação.Em caso de problemas de qualidade, retenha a embalagem original e forneça fotos relevantes ou relatórios de inspeção de terceiros.

• : Use metal de adição CuNi 70/30 correspondente (por exemplo, ERCuNi) para soldagem.Inspeção

• : Exame visual e PT recomendado para integridade da solda de filete após a instalação.8. Envio e Entrega

O tempo de entrega padrão é tipicamente de

• 15 a 30 dias, sujeito à quantidade do pedido e disponibilidade de especificações.9. Termos de Pagamento

Métodos de pagamento internacionais comuns incluem

• T/T (Transferência Telegráfica) e L/C à vista (Carta de Crédito).Em caso de problemas de qualidade, retenha a embalagem original e forneça fotos relevantes ou relatórios de inspeção de terceiros.

Os produtos são embalados com segurança em

• caixas de compensado ou caixotes de madeira com acolchoamento interno para garantir transporte seguro e evitar danos durante o trânsito.Em caso de problemas de qualidade, retenha a embalagem original e forneça fotos relevantes ou relatórios de inspeção de terceiros.

Todos os produtos passam por rigorosa inspeção de qualidade antes do envio, com Certificados de Teste de Moinho (EN 10204 3.1/3.2) disponíveis

• .Em caso de problemas de qualidade, retenha a embalagem original e forneça fotos relevantes ou relatórios de inspeção de terceiros.

• Os termos específicos de devolução, troca e garantia estão sujeitos ao acordo final do contrato de venda.

• FAQ

1. Você é uma empresa comercial ou fabricante ?

    Somos fabricantes, você pode ver a certificação.
2. Quanto tempo leva o seu tempo de entrega?
    Geralmente são 5-10 dias se os produtos estiverem em estoque. ou são 15-20 dias se os produtos não estiverem em estoque, é de acordo com a quantidade.
3. Você fornece amostras? é grátis ou extra?
    Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
4. Quais são os seus termos de pagamento?
    Pagamento
=1000USD, 50% T/T adiantado, saldo antes do embarque.
