Flange de Pescoço Soldado ASTM A815 UNS S31803 Aço Inoxidável Duplex Flange de Conexão de Tubulação de Alta Pressão de 4"

Flange de Pescoço Soldado ASTM A815 UNS S31803 Aço Inoxidável Duplex 4" Flange de Conexão de Tubulação de Alta Pressão

1. Descrição do Produto

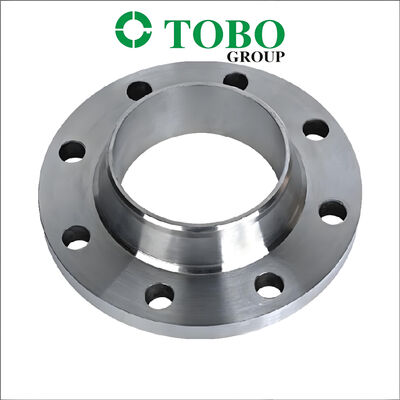

Este produto é um flange de Pescoço Soldado (WN) fabricado em aço inoxidável UNS S31803 (Duplex 2205 / F51) em conformidade com as normas ASTM A815 e ASME B16.5 . O UNS S31803 é um aço inoxidável bifásico com uma microestrutura de aproximadamente 50% ferrita e 50% austenita, oferecendo aproximadamente o dobro da resistência ao escoamento dos aços inoxidáveis austeníticos padrão da série 300, como 304L ou 316L, mantendo boa ductilidade e soldabilidade. O flange de pescoço soldado apresenta um cubo cônico que transita suavemente para a parede do tubo, proporcionando alta resistência, distribuição de tensões e confiabilidade de vedação. Este flange de 4" é projetado para conexão de solda de topo permanente em sistemas de tubulação de alta pressão e serviço corrosivo.

2. Parâmetros Chave do Produto

3. Aplicação / Uso

Este flange de pescoço soldado é ideal para sistemas de fluidos de alta pressão e corrosivos:

• Petróleo e Gás Offshore: Sistemas de injeção de água do mar, tubulações de processo em plataformas, linhas de fluxo submarinas e risers

• Processamento Químico: Fluxos de processo contendo cloreto, serviços com ácido

• Plantas de Dessalinização: Tubulações de alimentação de membrana de RO de alta pressão

• Papel e Celulose: Linhas de branqueamento com dióxido de cloro

• FPSOs: Tubulações de processo de topside expostas à atmosfera marinha

• Geração de Energia: Sistemas de água de resfriamento de alta temperatura, trocadores de calor

4. Vantagens

• Resistência Superior: A resistência ao escoamento é de 2,5 a 3 vezes a do 316L, permitindo paredes mais finas e sistemas de tubulação mais leves para classificações de pressão equivalentes

• Excelente Resistência à Corrosão: PREN ~34-36 oferece resistência excepcional à corrosão por pites, corrosão em frestas e corrosão sob tensão por cloreto

• Design de Pescoço Soldado: O cubo cônico proporciona transição suave de tensões, excelente resistência à fadiga e ciclos térmicos

• Boa Soldabilidade: Compatível com procedimentos de soldagem padrão; recozimento de solução é necessário pós-soldagem para manter a microestrutura austenita-ferrita 50/50

• Custo-Benefício: Menor teor de níquel em comparação com graus austeníticos oferece economia de custo de material, ao mesmo tempo que proporciona desempenho superior

5. Funções

O flange de pescoço soldado fornece um ponto de conexão aparafusado permanente e à prova de vazamentos para unir tubos, válvulas ou equipamentos em sistemas de tubulação de alta pressão. O pescoço cônico é soldado de topo ao tubo, formando uma estrutura unificada que distribui a tensão uniformemente e minimiza a concentração de pressão na junta. A face do flange (geralmente Face Elevada) acomoda uma junta para garantir uma vedação confiável quando aparafusada a um flange de acoplamento.

6. Instruções de Instalação

1. Inspeção de Desembalagem: Verifique se há danos de transporte; confirme as marcações, dimensões e classe de pressão de acordo com a ASME B16.5

2. Preparação da Superfície: Limpe o bisel de solda e a área adjacente usando ferramentas dedicadas; remova todo o óleo, graxa e contaminantes

3. Alinhamento: Alinhe com precisão o pescoço do flange com a extremidade do tubo, garantindo o ajuste adequado e a esquadria

4. Soldagem: Realize a solda de topo seguindo o WPS aprovado com soldadores certificados. Para materiais duplex, o controle rigoroso da entrada de calor é essencial. O recozimento de solução a 1020-1100°C seguido de têmpera em água é necessário para manter a estrutura duplex e a resistência à corrosão

5. Instalação da Junta: Coloque uma junta adequada (por exemplo, espiral, PTFE) na face do flange

6. Aparafusamento: Instale os parafusos e aperte em uma sequência de torque cruzado até o valor de torque recomendado

7. Teste Hidrostático: Pressão de teste = 1,5 x pressão de projeto; temperatura ambiente não inferior a 5°C

7. Precauções

• Equilíbrio de Ferrita: Certifique-se de que o teor de ferrita permaneça entre 40-60% em volume. Tratamento térmico inadequado é a causa mais comum de razões de ferrita fora de especificação

• Limitação de Temperatura: Não recomendado para uso acima de 300°C ou abaixo de -50°C devido à tenacidade reduzida

• Limpeza: Requer um grau maior de limpeza do que a fabricação de aço carbono; use ferramentas dedicadas para evitar contaminação

• Torque de Aparafusamento: Não exceda o torque recomendado para evitar danos à junta ou distorção do flange

• Seleção da Junta: Escolha o material da junta compatível com o meio de serviço e as condições de pressão/temperatura

• Testes de Qualidade: Testes de teor de ferrita conforme ASTM E562 e testes de corrosão conforme ASTM A262 ou ASTM G48 são necessários

8. Envio e Entrega

• O tempo de entrega padrão é tipicamente 15–30 dias para tamanhos padrão; graus super duplex e tamanhos maiores podem exigir 12-20 semanas de prazo de entrega

9. Termos de Pagamento

• Métodos comuns de pagamento internacional incluem T/T (Transferência Telegráfica) e L/C à vista (Carta de Crédito)

10. Embalagem

• Os produtos são embalados com segurança em caixas de compensado ou caixotes de madeira com acolchoamento interno para garantir transporte seguro e evitar danos durante o trânsito

11. Política Pós-Venda / Devolução e Garantia

• Todos os produtos passam por rigorosa inspeção de qualidade antes do envio, com Certificados de Teste de Moinho (EN 10204 3.1/3.2) obrigatórios, incluindo resultados de testes de teor de ferrita e corrosão

• Inspeção por terceiros (ABS, DNV, CCS, LR, BV, etc.) disponível mediante solicitação

• Em caso de problemas de qualidade, guarde a embalagem original e forneça fotos relevantes ou relatórios de inspeção de terceiros

• Termos específicos de devolução, troca e garantia estão sujeitos ao acordo final do contrato de venda.

FAQ

1. Você é uma empresa de trading ou fabricante?
    Somos fabricantes, você pode ver a certificação.
2. Quanto tempo leva o seu tempo de entrega?
    Geralmente são 5-10 dias se os produtos estiverem em estoque. ou são 15-20 dias se os produtos não estiverem em estoque, é de acordo com a quantidade.
3. Você fornece amostras? é grátis ou extra?
    Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
4. Quais são os seus termos de pagamento?
    Pagamento=1000USD, 50% T/T adiantado, saldo antes do embarque.
