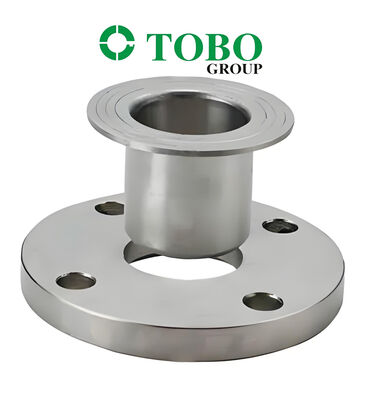

Flange de Junta Sobreposta ASTM A815 UNS S31803 Aço Inoxidável Duplex 2" ASME B16.5

Flanca da articulação do tornozelo ASTM A815 UNS S31803 Duplex de aço inoxidável5

1Descrição do produto

Este produto é uma flange de articulação de tornozelo (LJ) fabricada comUNS S31803(Duplex 2205 / F51) de aço inoxidável em conformidade com oA norma ASTM A815eASME B16.5padrões. Uma flange de articulação do tornozelo (também chamada de "flange solta") é um conjunto de duas partes composto por uma flange de apoio e uma extremidade de estriboA extremidade do estribo é soldada com o traseiro para o tubo, e a flange da articulação do tornozelo escorre sobre a extremidade do estriboA flange em si éNão, não.ligado diretamente à ponta do tubo ou do cabo, permitindo-lhe girar livremente. UNS S31803 é um aço inoxidável de duas fases com uma microestrutura de aproximadamente 50% de austenita e 50% de ferrita,que oferece aproximadamente o dobro da resistência ao rendimento dos aços inoxidáveis austeníticos normais da série 300, como o 304/316LEsta flange de 2 polegadas foi concebida para aplicações que requerem desmontagem frequente, flexibilidade de alinhamento e elevada resistência à corrosão.

2Parâmetros-chave do produto

3. Aplicação / Utilização

Esta flange é ideal para ambientes corrosivos e sistemas que requerem manutenção frequente:

• Petróleo e Gás: Plataformas offshore, tubulações submarinas, linhas de injecção de produtos químicos

• Processamento químico: Fluxos de processos que contenham cloreto, serviços ácidos

• Engenharia Marítima: Sistemas de tubulação de água do mar, construção naval, instalações de dessalinização

• Geração de energia: Sistemas de água de arrefecimento, trocadores de calor

• Papel e celuloseLinhas de branqueamento, sistemas de digestão

• Tubos de baixa pressão e de grande diâmetro: Os tamanhos superiores a 24" são geralmente produzidos como articulações de tornozelo

4. Vantagens

• Projeto de flange giratória: A flange de apoio pode girar livremente, permitindo fácil alinhamento de furos de parafusos mesmo quando os tubos estão desalinhados

• Eficaz em termos de custos: Apenas a extremidade do cabo precisa ser feita de aço inoxidável duplex; a flange de apoio pode ser fabricada de aço carbono de menor custo, reduzindo significativamente os custos globais do sistema

• Força Superior: A resistência ao rendimento é aproximadamente o dobro do aço austenítico 316L, permitindo projetos de paredes mais finas

• Excelente resistência à corrosão: PREN ~ 34-36 fornece uma resistência excepcional a furos, corrosão de fendas e craqueamento por corrosão por estresse de cloreto

• Manutenção fácil: O projeto da articulação do torno permite a rápida desmontagem e remontagem sem corte ou soldagem para inspecção e limpeza de tubulações

5. Funções

A flange da articulação do tornozelo fornece um ponto de conexão amarrado à prova de vazamento desmontável para unir tubos, válvulas ou equipamentos em um sistema de tubulaçãoA extremidade do cabo é soldada ao tubo, e a flange de apoio escorre sobre ela, permitindo que a flange gire livremente para o alinhamento do buraco do parafusoA face da flange contém uma junta para assegurar uma vedação fiável quando atornilhada a uma flange de acoplamento.ou substituição de componentes.

6Instruções de instalação

1. Inspecção de desembalagem: Verificação de danos no trânsito; verificação das marcas e dimensões de acordo com a norma ASME B16.5

2. Preparação da superfície: Limpe a convecção do extremo da soldadura e a área adjacente usando ferramentas especiais; remova todo o óleo, gordura e contaminantes

3. Soldadura de extremos de tubosPara os materiais duplex, é essencial um controlo rigoroso da entrada de calor.É necessário aquecimento por solução a 1020-1100°C, seguido de apagamento por água, para manter a estrutura duplex e a resistência à corrosão

4. Montagem de flangesDeslizar a flange de apoio da articulação do colo sobre a extremidade do cabo

5. Instalação de juntas: Colocar uma junta adequada (por exemplo, enrolamento em espiral, PTFE) na face da flange

6. Empilhadeira: Alinhar os furos do parafuso girando a flange de apoio livremente, instalar parafusos e apertar numa sequência de binário cruzado até ao valor de binário recomendado

7. Teste hidrotest: Pressão de ensaio = 1,5 × pressão de projecto; temperatura ambiente não inferior a 5°C

7Precauções

• Balanço de ferrite: Garantir que o teor de ferrita permanece entre 40-60% em volume.

• Limitação da temperatura: Não recomendado para utilização acima de 300°C ou abaixo de -50°C devido à resistência reduzida

• Limpeza: Requer um grau mais elevado de limpeza do que a fabricação de aço carbono; utilizar ferramentas específicas para evitar a contaminação

• Torque de enrolamento: Não exceder o binário recomendado para evitar danos nas juntas ou distorções das flanges

• Seleção das juntas: Escolha o material da junta compatível com o meio de serviço e as condições de pressão/temperatura

• Compatibilidade do extremo do pedaço: Certifique-se de que o tipo de extremidade do cabo (A, B ou C) corresponde ao projeto da flange da articulação do tornozelo

8- Envio e Entrega

• O prazo de entrega padrão é tipicamente15°30 diaspara tamanhos normais; tamanhos maiores e especificações personalizadas podem exigir um prazo de entrega mais longo

9Condições de pagamento

• Os métodos de pagamento internacionais comuns incluem:T/T (Transferência telegráfica)eL/C à vista (Crédito)

10. Embalagem

• Os produtos estão bem embaladosCaixas de compensadoouCaixas de madeiracom amortecimento interno para assegurar o transporte seguro e evitar danos durante o trânsito

11Política de Serviços pós-venda / devolução e garantia

• Todos os produtos são submetidos a uma rigorosa inspecção de qualidade antes da expedição, comCertificados de ensaio de moinho (EN 10204 3.1/3.2)disponíveis, incluindo o teor de ferrita e os resultados dos ensaios de corrosão

• Inspecção por terceiros (ABS, DNV, CCS, LR, BV, etc.) disponível mediante pedido

• Em caso de problemas de qualidade, manter a embalagem original e fornecer fotografias relevantes ou relatórios de inspecção de terceiros

• Os termos específicos de devolução, troca e garantia estão sujeitos ao contrato de venda final.

Perguntas frequentes

1É uma empresa comercial ou fabricante?
Somos fabricantes, podem ver a certificação.
2Quanto tempo tem para entregar?
Geralmente são 5-10 dias se as mercadorias estiverem em estoque. ou são 15-20 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
3Fornece amostras?
Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
4Quais são os seus termos de pagamento?
Pagamento <=1000USD, 100% antecipadamente. Pagamento>=1000USD, 50% T/T antecipadamente, saldo antes do envio.
