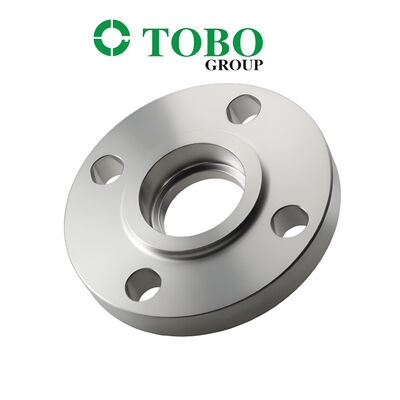

Flange Deslizante ASTM A815 UNS S31803 Aço Inoxidável Duplex 2" Flange de Conexão de Tubulação de Alta Pressão

Flange Slip-On ASTM A815 UNS S31803 Aço Inoxidável Duplex para Tubulação de Alta Pressão 2"

1. Descrição do Produto

Este produto é uma flange Slip-On (SO) fabricada em aço inoxidável UNS S31803 (Duplex 2205 / F51) em conformidade com as normas ASTM A815L/C à vista (Carta de Crédito)ASME B16.5 . O UNS S31803 é um aço inoxidável bifásico com uma microestrutura de aproximadamente 50% ferrita e 50% austenita, oferecendo aproximadamente o dobro da resistência ao escoamento dos aços inoxidáveis austeníticos padrão da série 300, como 304L ou 316L, mantendo excelente resistência à corrosão. Uma flange slip-on é projetada para deslizar sobre a extremidade do tubo e é então fixada por duas soldas de filete—uma interna e uma externa—proporcionando uma conexão forte e à prova de vazamentos. Esta flange de 2" é adequada para aplicações de pressão moderada a alta e é amplamente utilizada em sistemas de tubulação industrial exigentes.2. Parâmetros Chave do Produto

Parâmetro

Esta flange slip-on é ideal para sistemas de fluidos corrosivos e de alta pressão:

Petróleo e Gás

• : Plataformas offshore, tubulações submarinas, linhas de processo de alta pressãoProcessamento Químico

• : Ácidos contendo cloreto, serviços de salmoura, trocadores de calorPlantas de Dessalinização

• : Tubulações de captação de água do mar de alta pressão e alimentação de ROEngenharia Marinha

• : Sistemas de tubulação de água do mar, construção navalGeração de Energia

• : Sistemas de água de resfriamento, serviço de alta temperaturaPapel e Celulose

• : Linhas de branqueamento, sistemas de digestor4. Vantagens

Resistência Superior

• : A resistência ao escoamento é aproximadamente o dobro da do aço austenítico 316L, permitindo projetos de parede mais finas e redução de pesoExcelente Resistência à Corrosão

• : PREN ~34-36 oferece resistência excepcional à corrosão por pites, corrosão em frestas e corrosão sob tensão por cloretoSimplicidade Slip-On

• : Fácil de instalar; a flange pode ser girada para alinhamento dos furos dos parafusos antes da soldagemCusto-Benefício

• : Custo inicial menor em comparação com flanges de pescoço de solda; instalação mais econômicaBoa Soldabilidade

• : Compatível com procedimentos de soldagem padrão; recozimento de solução recomendado pós-soldagem5. Funções

A flange slip-on fornece um ponto de conexão aparafusado para unir tubos, válvulas ou equipamentos em um sistema de tubulação

. A flange desliza sobre a extremidade do tubo e é fixada por soldas de filete na parte interna e externa, formando uma junta forte e à prova de vazamentos. A face da flange acomoda uma junta para garantir uma vedação confiável quando aparafusada a uma flange correspondente.6. Instruções de Instalação

Inspeção de Desembalagem

1. : Verifique se há danos de transporte; confirme as marcações e dimensões de acordo com a ASME B16.5Preparação da Superfície

2. : Limpe a extremidade do tubo e o furo da flange usando ferramentas dedicadas; remova todo o óleo, graxa e contaminantesPosicionamento

3. : Deslize a flange slip-on sobre o tubo até a posição desejada. A extremidade do tubo deve estar recuada da face da flange em aproximadamente a espessura da parede do tubo + 1/8" (3mm) para permitir espaço para a solda internaAlinhamento

4. : Gire a flange para alinhar os furos dos parafusos com o componente correspondenteSoldagem de Ponto

5. : Aplique soldas de ponto em vários pontos ao redor da flange para mantê-la no lugarSoldagem Final

6. : Realize soldas de filete na parte interna e externa da flange. Para materiais duplex, o controle rigoroso do aporte térmico é essencial. O recozimento de solução a 1020-1100°C seguido de têmpera em água é necessário para manter a estrutura duplex e a resistência à corrosãoPós-Soldagem

7. : Limpe as áreas de solda; exame visual e PT/MT recomendadoAparafusamento

8. : Instale a junta, os parafusos e aperte em uma sequência de torque cruzado até o valor de torque recomendado7. Precauções

Equilíbrio de Ferrita

• : Certifique-se de que o teor de ferrita permaneça entre 40-60% em volume. Tratamento térmico inadequado é a causa mais comum de proporções de ferrita fora de especificaçãoLimitação de Temperatura

• : Não recomendado para uso acima de 300°C ou abaixo de -50°C devido à redução da tenacidadeLimpeza

• : Requer um grau maior de limpeza do que a fabricação de aço carbono; use ferramentas dedicadas para evitar contaminaçãoVão de Soldagem

• : O vão de recuo de 1/8" (3mm) é obrigatório para evitar que o metal de solda danifique a face da flangeTorque de Aparafusamento

• : Não exceda o torque recomendado para evitar danos à junta ou distorção da flangeSeleção da Junta

• : Escolha o material da junta compatível com o meio de serviço e as condições de pressão/temperaturaTestes de Qualidade

• : PMI conforme ASTM E1476, UT conforme ASTM A388, PT/MT conforme ASTM E165/E709 recomendado8. Envio e Entrega

O tempo de entrega padrão é tipicamente de

• 15–30 dias para tamanhos padrão; tamanhos maiores e especificações personalizadas podem exigir um prazo de entrega estendido9. Termos de Pagamento

Métodos comuns de pagamento internacional incluem

• T/T (Transferência Telegráfica) e L/C à vista (Carta de Crédito)10. Embalagem

Os produtos são embalados com segurança em

• caixas de compensado ou caixotes de madeira com amortecimento interno para garantir transporte seguro e evitar danos durante o trânsito11. Política Pós-Venda / Devolução e Garantia

Todos os produtos passam por rigorosa inspeção de qualidade antes do envio, com

• Certificados de Teste de Moinho (EN 10204 3.1/3.2) disponíveisInspeção de terceiros (ABS, DNV, CCS, LR, BV, etc.) disponível mediante solicitação

• Em caso de problemas de qualidade, retenha a embalagem original e forneça fotos relevantes ou relatórios de inspeção de terceiros

• Termos específicos de devolução, troca e garantia estão sujeitos ao acordo final do contrato de venda.
