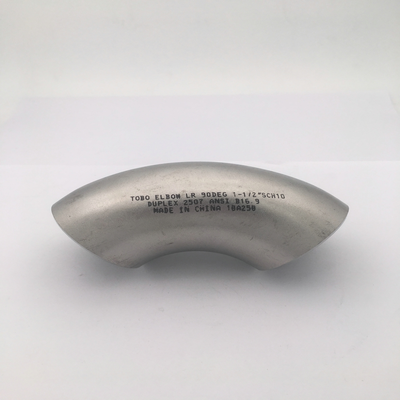

Cotovelo 90 Graus LR Duplex 2507 SCH10 ANSI B16.9 1-1/2" para Tubulação Industrial

1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 graus LR Elbow Industrial Pipe Fitting

1Descrição do produto

Este produto é um cotovelo de soldagem por reboque de raio longo (LR) de 90 graus fabricado a partir deAço inoxidável superduplex 2507 (UNS S32750)De acordo com oANSI/ASME B16.9eA norma ASTM A815padrõesO Super Duplex 2507 é um aço inoxidável duplex de alta liga, com uma microestrutura de duas fases de aproximadamente 50% de ferrita e 50% de austenita, caracterizado por umaValor PREN superior a 40O projecto LR apresenta um raio de curvatura igual a1.5 vezes o diâmetro do tubo (R = 1,5D), assegurando um fluxo fluido suave com perda de pressão mínimaEste encaixe SCH10 de 1-1/2" foi concebido para ligação permanente de fundição por fundição em sistemas de tubulação industriais exigentes que exigem resistência excepcional e resistência à corrosão..

2Parâmetros-chave do produto

3. Aplicação / Utilização

Este cotovelo de 90° LR é ideal para ambientes extremamente agressivos e de alto stress:

• Petróleo e Gás: Plataformas offshore, sistemas de tubulação submarinos, ligações de cabeças de poços, linhas de injecção de água do mar

• Processamento químico: Ácidos que contêm cloretos, trocadores de calor, linhas de processo de alta pressão

• Desalinização marinha: tubulação de água do mar, sistemas de osmose reversa, tratamento de salmoura

• Geração de energia: Sistemas de refrigeração de água, condensadores

• Papel e celulose: Linhas de branqueamento, digestores

• Serviço de gás ácido: Aplicações conformes com a NACE MR0175

4. Vantagens

• Força Superior: A resistência ao rendimento (550 MPa) é de aproximadamente2.5 a 3 vezes o de 316L, permitindo paredes mais finas e sistemas de tubulação mais leves

• Resistência excepcional à corrosão: PREN 41-43 fornece uma resistência excepcional à corrosão por furos, fissuras e craqueamento por corrosão por cloreto (SCC)

• Superior a 2205: Supera o duplex 2205 em resistência à corrosão e resistência mecânica

• Projeto de raio longo: R=1.5D minimiza queda de pressão, turbulência e erosão

• Excelente soldabilidade: Compatível com os procedimentos de soldadura normalizados; requerida a recoção por solução após a soldadura

• Ampla gama de temperaturas: Mantenha propriedades de -50°C a 300°C

5. Funções

O cotovelo LR de 90° altera a direção do fluxo de fluido dentro de um sistema de tubulação em 90 graus com perda de pressão mínimaO projecto de raio longo (R=1.5D) reduz a resistência ao fluxo, a turbulência e a erosão, tornando-o adequado para aplicações de mídia corrosiva e de alta velocidade.juntas à prova de vazamento com alta integridade estrutural para ambientes de serviço críticos.

6Instruções de instalação

1. Inspecção de desembalagem: Verificação dos danos no trânsito; verificação das marcações, dimensões e certificação dos materiais de acordo com a norma ASME B16.9

2. Preparação da superfície: Limpe o convector da solda e a área adjacente usando ferramentas de aço inoxidável; remova todo o óleo, gordura e contaminantes

3. Alinhamento: alinhar com precisão o cotovelo com os tubos de ligação, garantindo a adequação adequada.

4. Soldadura de barrasAplicar soldagens mínimas para manter o conjunto em posição; limpar completamente antes da soldagem final

5. SoluçãoPara Super Duplex 2507, é essencial um controlo rigoroso da entrada de calor. Use GTAW ou SMAW com metal de enchimento correspondente (por exemplo, ER2594).≤ 150°CPara evitar a formação de fases intermetálicas

6. Tratamento pós-sólida:É necessário aquecimento da solução a 1025-1125°C seguido de apagamento por águapara restaurar a estrutura duplex e a resistência à corrosão

7. Inspecção: Realizar NDT (PT/MT, UT, RT) de acordo com os requisitos do projecto.

7Precauções

• Limitação da temperatura: Não recomendado para utilização acima300°CA exposição prolongada acima de 250°C pode causar frágil

• Balanço de ferrite: Garantir que o teor de ferrito permanece entre40 a 60%Tratamento térmico inadequado é a causa mais comum de proporções de ferrita fora das especificações

• Sensibilidade à fase intermetálica: As soldas super duplex são sensíveis à formação de fases sigma e chi; é obrigatório um controlo rigoroso da entrada de calor

• Limpeza: Requer um grau mais elevado de limpeza do que a fabricação de aço carbono; utilizar ferramentas específicas para evitar a contaminação

• Ensaios de corrosão: O ensaio do método ASTM A923 C (cloreto férrico a 50°C) é padrão para verificar a resistência à corrosão

• Ensaios de impacto: Normalmente especificado a -46°C para aplicações críticas

• Conformidade com a NACE: Para o serviço de gás ácido, confirmar a conformidade com os requisitos da NACE MR0175

8- Envio e Entrega

• O prazo de entrega padrão é tipicamente15°30 diaspara tamanhos normais; tamanhos maiores e especificações personalizadas podem exigir um prazo de entrega mais longo

9Condições de pagamento

• Os métodos de pagamento internacionais comuns incluem:T/T (Transferência telegráfica)eL/C à vista (Crédito)

10. Embalagem

• Os produtos estão bem embaladosCaixas de compensadoouCaixas de madeiracom amortecimento interno para assegurar o transporte seguro e evitar danos durante o trânsito

11Política de Serviços pós-venda / devolução e garantia

• Todos os produtos são submetidos a uma rigorosa inspecção de qualidade antes da expedição, comCertificados de ensaio de moinho (EN 10204 3.1/3.2)Disponível

• A documentação obrigatória inclui os resultados dos ensaios de química, propriedades mecânicas, teor de ferrita e corrosão

• Inspecção por terceiros (ABS, DNV, CCS, LR, BV, etc.) disponível mediante pedido

• Em caso de problemas de qualidade, manter a embalagem original e fornecer fotografias relevantes ou relatórios de inspecção de terceiros

• Os termos específicos de devolução, troca e garantia estão sujeitos ao contrato de venda final.

- Não.

Perguntas frequentes

1É uma empresa comercial ou fabricante?
Somos fabricantes, podem ver a certificação.
2Quanto tempo tem para entregar?
Geralmente são 5-10 dias se as mercadorias estiverem em estoque. ou são 15-20 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
3Fornece amostras?
Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
4Quais são os seus termos de pagamento?
Pagamento <=1000USD, 100% antecipadamente. Pagamento>=1000USD, 50% T/T antecipadamente, saldo antes do envio.
