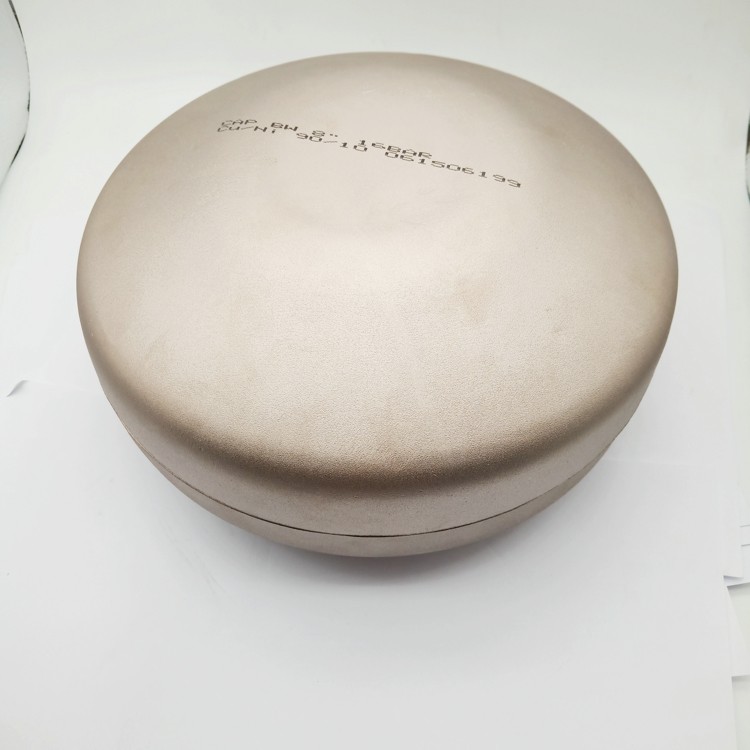

Capa de soldagem de calcanhar de cobre e níquel ASTM B466 UNS C70600 8" ASME B16.9

Capa de soldagem de calcanhar de cobre e níquel ASTM B466 UNS C70600 8" ASME B16.9

1Descrição do produto

Este produto é uma tampa para tubos de soldadura por retalho fabricada a partir deUNS C70600(90/10 liga de cobre-níquel / CuNi 90/10) em conformidade com oASTM B466eASME B16.9padrõesTambém conhecido como CuNi10Fe1.6Mn ou Werkstoff Nr. 2.0872, esta liga consiste em aproximadamente 90% de cobre e 10% de níquel, com pequenas adições de ferro e manganês para aumentar a resistência e a resistência à corrosão. Uma tampa de tubo é uma tampa de fechamento em forma de cúpula ou elíptica soldada diretamente para a extremidade do tubo com uma soldadura de botão de penetração completa, fornecendo uma vedação permanenteEste equipamento de 8" é concebido para ligação permanente de soldadura de botão para terminar o fim de um sistema de tubulação em aplicações marítimas e industriais exigentes.

2Parâmetros-chave do produto

3. Aplicação / Utilização

Este tampão de soldadura de traseira é ideal para sistemas de água do mar e fluidos corrosivos onde é necessária terminação permanente do tubo:

• Construção naval e naval: Sistemas de refrigeração de água do mar, condutas de água de incêndio, sistemas de lastro, acessórios do casco dos navios

• Petróleo e Gás Offshore: tubulação de plataformas, aplicações submarinas, sistemas de injecção de água do mar

• Instalações de dessalinização: Cabeças de admissão de água do mar, condutas de descarga de salmoura

• Geração de energia: Sistemas de refrigeração de água por condensador, trocadores de calor

• Processamento químico: Ambientes que contenham cloreto e em que o aço inoxidável pode sofrer CCS

• Ensaios hidrostáticos: extremidades temporariamente seladas para ensaio de pressão (as tampas podem ser cortadas posteriormente)

4. Vantagens

• Resistência superior à corrosão por água do mar: Resistência excepcional a fissuras, corrosão por fendas e fissuras por corrosão por esforço em ambientes marinhosAs taxas de corrosão a longo prazo diminuem continuamente para menos de 2,5 μm/ano.

• Resistência à impureza biológica: Forma naturalmente uma camada protetora de óxido que resiste ao crescimento biológico marinho

• Excelente soldabilidade: A estrutura alfa monofásica permite propriedades de fabrico excepcionais sem pré-aquecimento complexo ou tratamento térmico pós-soldagem

• Eficaz em termos de custos: Oferece um equilíbrio favorável entre desempenho e custo em comparação com os tipos 70/30 CuNi, titânio ou super duplex

• Selo permanente: A soldadura por extrusão de penetração total proporciona um fecho permanente e à prova de vazamento com alta integridade estrutural

• Baixa manutenção: longa vida útil com manutenção mínima; ideal para sistemas onde o acesso é difícil

5. Funções

A tampa de soldagem de fundo fornece um fechamento permanente e à prova de vazamento para a extremidade de um tubo em um sistema de tubulaçãoÉ soldado diretamente para a extremidade do tubo com uma soldadura de traseira de penetração total, formando um selo em forma de cúpula ou elíptica que bloqueia completamente o fluxo de fluido. Ao contrário de fechamentos removíveis, como flanges cegas, uma tampa de tubo é um acessório permanente que requer corte para removerÉ comumente usado para encerrar tubulações permanentemente, sellar os extremos dos tubos durante testes hidrostáticos, ou fechar ramos não utilizados em uma rede de tubulações.

6Instruções de instalação

1. Inspecção de desembalagem: Verificação dos danos no trânsito; verificação das marcações, dimensões e certificação dos materiais de acordo com a norma ASME B16.9

2. Preparação da superfície: Limpe o convector da solda e a área adjacente usando ferramentas de aço inoxidável; remova todo o óleo, gordura e contaminantes

3. Alinhamento: Alinhar com precisão a tampa com a extremidade do tubo, garantindo a adequação adequada.

4. Soldadura de barras: Aplicar soldagens mínimas para manter a tampa em posição; limpar completamente antes da soldagem final

5. Solução: Realizar a soldadura por penetração completa de um extrato de ferro, de acordo com o WPS aprovado, com soldadores certificados. Use o processo GTAW (TIG) com correspondênciaFios de enchimento ERCuNi(AWS A5.7). Utilize blindagem 100% argônio; recomendado depuração para a passagem de raiz. Geralmente não é necessário pré-aquecimento; temperatura do interpasso ≤ 150°C. Não é necessário tratamento térmico pós-soldura

6. Pós-soldas: Limpeza da área de solda; execução de TDN (PT/MT, UT) de acordo com os requisitos do projeto

7. Teste hidrotest(se aplicável): pressão de ensaio = 1,5 × pressão de projecto; temperatura ambiente não inferior a 5°C

7Precauções

• Limpeza: Requer um grau de limpeza mais elevado do que a fabricação de aço carbono; utilizar ferramentas de aço inoxidável específicas

• Limite de temperatura: Para o serviço de corrosão aquosa, verificar as condições do sistema para temperaturas superiores a 300°C

• Input de calor da soldadura: A poça de CuNi é lenta com um filme de óxido; requer um controlo e uma técnica adequados de amperagem

• Compatibilidade média: Não recomendado para utilização com ácidos oxidantes fortes (por exemplo, ácido nítrico) ou sistemas de amônia

• Compatibilidade de materiais: O material da tampa deve corresponder ao material do tubo para evitar a corrosão galvânica e as violações do código

• Fechamento permanente: Ao contrário das flanges cegas, as tampas de tubos são permanentes e requerem corte para serem removidas

8- Envio e Entrega

• O prazo de entrega padrão é tipicamente15°30 dias, dependendo da quantidade da encomenda, da espessura da parede e da disponibilidade das especificações

9Condições de pagamento

• Os métodos de pagamento internacionais comuns incluem:T/T (Transferência telegráfica)eL/C à vista (Crédito)

10. Embalagem

• Os produtos estão bem embaladosCaixas de compensadoouCaixas de madeiracom amortecimento interno para assegurar o transporte seguro e evitar danos durante o trânsito

11Política de Serviços pós-venda / devolução e garantia

• Todos os produtos são submetidos a uma rigorosa inspecção de qualidade antes da expedição, comCertificados de ensaio de moinho (EN 10204 3.1/3.2)Disponível

• Inspecção por terceiros (ABS, DNV, CCS, LR, BV, etc.) disponível mediante pedido

• Em caso de problemas de qualidade, manter a embalagem original e fornecer fotografias relevantes ou relatórios de inspecção de terceiros

• Os termos específicos de devolução, troca e garantia estão sujeitos ao contrato de venda final.

- Não.

Perguntas frequentes

1É uma empresa comercial ou fabricante?
Somos fabricantes, podem ver a certificação.
2Quanto tempo tem para entregar?
Geralmente são 5-10 dias se as mercadorias estiverem em estoque. ou são 15-20 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
3Fornece amostras?
Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
4Quais são os seus termos de pagamento?
Pagamento <=1000USD, 100% antecipadamente. Pagamento>=1000USD, 50% T/T antecipadamente, saldo antes do envio.
