Flanca de pescoço de soldagem de cobre e níquel ASTM B466 UNS C71500 ASME B16.5

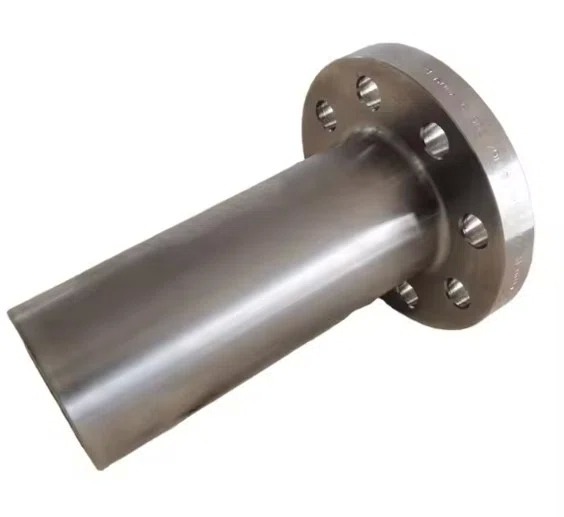

Flange de Pescoço Longo para Solda em Cobre Níquel ASTM B466 UNS C71500 ASME B16.5

1. Descrição do Produto

Este produto é uma Flange de Pescoço Longo para Solda (LWNF) fabricada em UNS C71500 (liga de Cobre-Níquel 70/30 / CuNi 70/30) em conformidade com as normas ASTM B466L/C à vista (Carta de Crédito)ASME B16.5 . Também conhecida como CuNi 70/30 ou Werkstoff Nr. 2.0882, esta liga contém aproximadamente 70% de cobre e 30% de níquel, com pequenas adições de ferro e manganês para aumentar a resistência e a resistência à corrosão. A Flange de Pescoço Longo para Solda apresenta um pescoço estendido e de parede espessa que fornece reforço adicional em aplicações de alta tensão. Ao contrário de uma flange de pescoço para solda padrão, a LWNF é construída em duas seções: a seção superior é um barril de parede espessa, enquanto a seção inferior é uma flange de disco com todas as dimensões em conformidade com as flanges padrão ASME B16.5. Esta flange é projetada para conexão por solda de topo a sistemas de tubulação e é aplicada principalmente na construção de vasos de pressão funcionando como bocais (como bocais de termopar).6. Instruções de Instalação

Parâmetro

Esta Flange de Pescoço Longo para Solda é ideal para sistemas de água do mar e fluidos corrosivos em ambientes exigentes:

Vasos de Pressão e Caldeiras

• : Conexões de bocal, bocais de termoparPetróleo e Gás Offshore

• : Tubulações de plataforma, aplicações submarinas, sistemas de injeção de água do marMarinha e Construção Naval

• : Sistemas de refrigeração de água do mar, linhas de água de combate a incêndio, sistemas de água de combate a incêndio offshorePlantas de Dessalinização

• : Captação de água do mar de alta pressão, linhas de recirculação de salmouraGeração de Energia

• : Sistemas de água de refrigeração de condensadores, trocadores de calorProcessamento Químico

• : Ambientes contendo cloreto onde o aço inoxidável pode sofrer SCC4. Vantagens

Design de Pescoço Estendido

• : O barril de parede espessa fornece reforço adicional e distribuição de tensão em aplicações de alta tensão, tornando-o ideal para bocais de vasos de pressãoResistência Superior à Corrosão

• : Resistência excepcional à água do mar, corrosão por pites, corrosão em frestas e corrosão sob tensão por cloretoMaior Resistência

• : CuNi 70/30 oferece melhor resistência e resistência à erosão do que CuNi 90/10Resistência à Bioincrustação

• : O teor de cobre inibe naturalmente o crescimento biológico marinhoExcelente Soldabilidade

• : Estrutura alfa monofásica permite excelentes propriedades de fabricaçãoFolga para Isolamento

• : Pescoço estendido fornece folga para isolamento em aplicações de plantas de processo5. Funções

A Flange de Pescoço Longo para Solda fornece um ponto de conexão aparafusado permanente e reforçado para unir sistemas de tubulação a vasos de pressão, caldeiras e trocadores de calor. O pescoço estendido de parede espessa é soldado de topo ao tubo ou bocal do vaso, formando uma estrutura unificada que distribui a tensão uniformemente e minimiza a concentração de pressão na junta

. A face da flange acomoda uma junta para garantir uma vedação confiável quando aparafusada a uma flange correspondente. Ao contrário das flanges de pescoço para solda padrão, o tipo longo não é adequado para tubos e é usado principalmente em aplicações de plantas de processo.6. Instruções de Instalação

Inspeção de Desembalagem

1. : Verifique se há danos de transporte; verifique as marcações, dimensões e classe de pressão de acordo com a ASME B16.5Preparação da Superfície

2. : Limpe o bisel de solda e a área adjacente usando ferramentas dedicadas; remova todo o óleo, graxa e contaminantesAlinhamento

3. : Alinhe com precisão o pescoço da flange com o tubo ou bocal do vaso, garantindo o encaixe adequadoSoldagem

4. : Realize a solda de topo seguindo WPS aprovado com soldadores certificados. Use o processo GTAW (TIG) com metal de adição correspondente. Pré-aquecimento geralmente não é necessário; temperatura entre passes ≤150°C. Nenhum tratamento térmico pós-soldagem é necessárioInstalação da Junta

5. : Coloque uma junta adequada (por exemplo, espiralada, PTFE) na face da flangeAparafusamento

6. : Instale os parafusos e aperte em uma sequência de torque cruzado para o valor de torque recomendadoTeste Hidrostático

7. : Pressão de teste = 1,5 × pressão de projeto; temperatura ambiente não inferior a 5°C7. Precauções

Limpeza

• : Requer um grau de limpeza mais elevado do que a fabricação de aço carbono; use ferramentas dedicadas para evitar contaminaçãoLimite de Temperatura

• : Para serviço de corrosão aquosa, verifique as condições do sistema para temperaturas acima de 300°CEntrada de Calor de Soldagem

• : A poça de CuNi é lenta com uma película de óxido; requer controle de amperagem apropriadoCompatibilidade de Meio

• : Não recomendado para uso com ácidos oxidantes fortes (por exemplo, ácido nítrico) ou sistemas de amôniaTorque de Aparafusamento

• : Não exceda o torque recomendado para evitar danos à junta ou distorção da flangeSeleção da Junta

• : Escolha o material da junta compatível com o meio de serviço e as condições de pressão/temperatura8. Envio e Entrega

O tempo de entrega padrão é tipicamente

• 15–30 dias, sujeito à quantidade do pedido, classe de pressão e disponibilidade de especificações9. Termos de Pagamento

Métodos comuns de pagamento internacional incluem

• T/T (Transferência Telegráfica) e L/C à vista (Carta de Crédito)10. Embalagem

Os produtos são embalados com segurança em

• caixas de compensado ou caixotes de madeira com acolchoamento interno para garantir transporte seguro e evitar danos durante o trânsito11. Política de Pós-Venda / Devolução e Garantia

Todos os produtos passam por rigorosa inspeção de qualidade antes do envio, com

• Certificados de Teste de Moinho (EN 10204 3.1/3.2) disponíveisInspeção PMI e de terceiros (ABS, DNV, CCS, LR, BV, etc.) disponível mediante solicitação

• Em caso de problemas de qualidade, retenha a embalagem original e forneça fotos relevantes ou relatórios de inspeção de terceiros

• Termos específicos de devolução, troca e garantia estão sujeitos ao acordo final do contrato de venda.
