Paddle Blank ASTM A815 UNS S31803 Duplex de aço inoxidável 4" ASME B16.48

Paddle Blank ASTM A815 UNS S31803 Duplex de aço inoxidável 4" ASME B16.48

1Descrição do produto

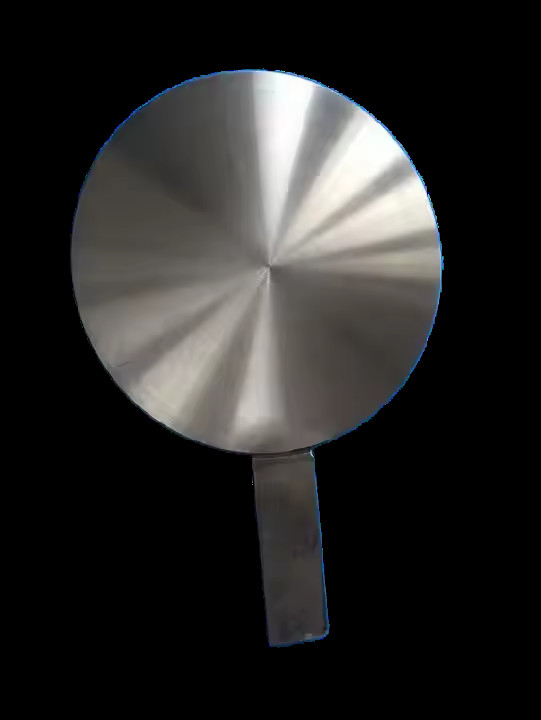

Este produto é uma lâmina de remoção (também conhecida como flange de pá) fabricada a partir de:UNS S31803(Duplex 2205) de aço inoxidávelA norma ASTM A815eASME B16.48padrõesO paddle blank é um disco de aço sólido e plano com um cabo saliente, concebido para ser inserido entre duas flanges para fornecerisolamento positivode uma secção de tubulação. Ao contrário de uma persiana de óculos, o paddle blank é um dispositivo de isolamento de uso único que é completamente removido quando o fluxo precisa ser restaurado. UNS S31803 é um aço inoxidável de duas fases com uma microestrutura de aproximadamente 50% de ferrita e 50% de austenita, oferecendo aproximadamenteDobrar a força do rendimentode aços inoxidáveis austeníticos normais da série 300, proporcionando uma resistência à corrosão excepcionalEste acessório de classe 300# de 4" é concebido para instalação por parafusos entre flanges ASME B16.5 em sistemas de tubulação de serviço de alta pressão e corrosivos.

2Parâmetros-chave do produto

3. Aplicação / Utilização

Este paddle blank é ideal para sistemas de fluidos corrosivos e de alta pressão que necessitem de isolamento positivo:

• Petróleo e Gás: Plataformas offshore, tubulações submarinas, ligações de cabeças de poço, linhas de injecção química

• Processamento químico: Fluxos de processos que contenham cloreto, serviços ácidos

• Desalinização marinha: Sistemas de tubulação de água do mar, linhas de alimentação de membrana de alta pressão de rotação

• Geração de energia: Sistemas de refrigeração de água, tubulações de vapor

• Papel e celuloseLinhas de branqueamento, sistemas de digestão

4. Vantagens

• Isolamento positivo: Proporciona isolamento absoluto e sem vazamento, mais fiável do que as válvulas que podem ter vazamento ou abrir acidentalmente

• Força Superior: A resistência ao rendimento (450 MPa) é de aproximadamenteduplo do de 316L, permitindo pressões mais elevadas com espessura reduzida

• Excelente resistência à corrosão: PREN ~ 34-36 fornece uma resistência excepcional a furos, corrosão de fendas e craqueamento por corrosão por estresse de cloreto

• Indicação visualO cabo saliente confirma visivelmente que a linha está cega.

• Eficaz em termos de custos: Menor custo inicial em comparação com as persianas para óculos; ideal para exigências de isolamento pouco frequentes

5. Funções

O disco sólido é inserido entre duas flanges com juntas em ambos os lados, bloqueando completamente o fluxo de fluidoO cabo saliente serve como um indicador visual de que a linha está cegoPara restabelecer o fluxo, o paddle em branco é removido e substituído por um espaçador paddle (disco perfurado)Ao contrário das persianas para óculos, os espaços em branco são completamente removidos durante o funcionamento normal, tornando-os adequados para sistemas onde é necessário isolamentomenos frequentemente .

6Instruções de instalação

1. Inspecção de desembalagem: Verificação de danos no trânsito; verificação das marcas, dimensões e classe de pressão de acordo com a norma ASME B16.48

2. Preparação da superfície: Limpe a parte em branco da remoção e as faces das flanges; remova todo o óleo, gordura e contaminantes

3. Preparação das flanges: Despressurizar e drenar a secção da linha; desenrolar o par de flanges e espalhar as flanges

4. Instalação de juntas: Colocar novas juntasAmbos os ladoscom um diâmetro não superior a 20 mm,

5. Posição: Insira a paleta em branco entre as flanges com o cabo estendendo-se para fora

6. Empilhadeira: Instalar parafusos e porcas (garantir comprimento suficiente para acomodar a espessura adicional); apertar numa sequência de binário cruzado até ao valor de binário recomendado

7. VerificaçãoConfirmar o cabo visível indica que a linha está cego

7Precauções

• Balanço de ferrite: Garantir que o teor de ferrito permanece entre40 a 60%Tratamento térmico inadequado é a causa mais comum de proporções de ferrita fora das especificações

• Limitação da temperatura: Não recomendado para utilização acima300°Cou inferior-50°Cdevido à redução da dureza

• Requisito de juntas: Duas juntas são obrigatórias, uma de cada lado da paleta

• Empilhadeira: São necessários parafusos de perna mais longos devido à espessura adicional do caixote de remoção e duas juntas

• Limpeza: Requer um grau mais elevado de limpeza do que a fabricação de aço carbono; utilizar ferramentas específicas para evitar a contaminação

• Teste de qualidade: Recomenda-se o ensaio do teor de ferrita em conformidade com a norma ASTM E562 e o ensaio de corrosão em conformidade com a norma ASTM A923.

8- Envio e Entrega

• O prazo de entrega padrão é tipicamente15°30 dias, dependendo da quantidade da encomenda, da classe de pressão e da disponibilidade das especificações

9Condições de pagamento

• Os métodos de pagamento internacionais comuns incluem:T/T (Transferência telegráfica)eL/C à vista (Crédito)

10. Embalagem

• Os produtos estão bem embaladosCaixas de compensadoouCaixas de madeiracom amortecimento interno para assegurar o transporte seguro e evitar danos durante o trânsito

11Política de Serviços pós-venda / devolução e garantia

• Todos os produtos são submetidos a uma rigorosa inspecção de qualidade antes da expedição, comCertificados de ensaio de moinho (EN 10204 3.1/3.2)disponíveis, incluindo os resultados dos ensaios de química, propriedades mecânicas, teor de ferrita e corrosão

• Inspecção por terceiros (ABS, DNV, CCS, LR, BV, etc.) disponível mediante pedido

• Em caso de problemas de qualidade, manter a embalagem original e fornecer fotografias relevantes ou relatórios de inspecção de terceiros

• Os termos específicos de devolução, troca e garantia estão sujeitos ao contrato de venda final.

.

Perguntas frequentes

1É uma empresa comercial ou fabricante?
Somos fabricantes, podem ver a certificação.
2Quanto tempo tem para entregar?
Geralmente são 5-10 dias se as mercadorias estiverem em estoque. ou são 15-20 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
3Fornece amostras?
Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
4Quais são os seus termos de pagamento?
Pagamento <=1000USD, 100% antecipadamente. Pagamento>=1000USD, 50% T/T antecipadamente, saldo antes do envio.
