Niple Redutor de Titânio ASTM B861 Grau 2 2"x1" SCH10S x SCH40S

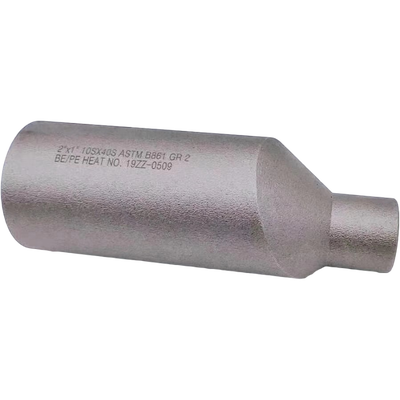

ASTM B861 Titânio de grau 2 Redutor de swage mamilo 2 "x 1" SCH10S x SCH40S

1Descrição do produto

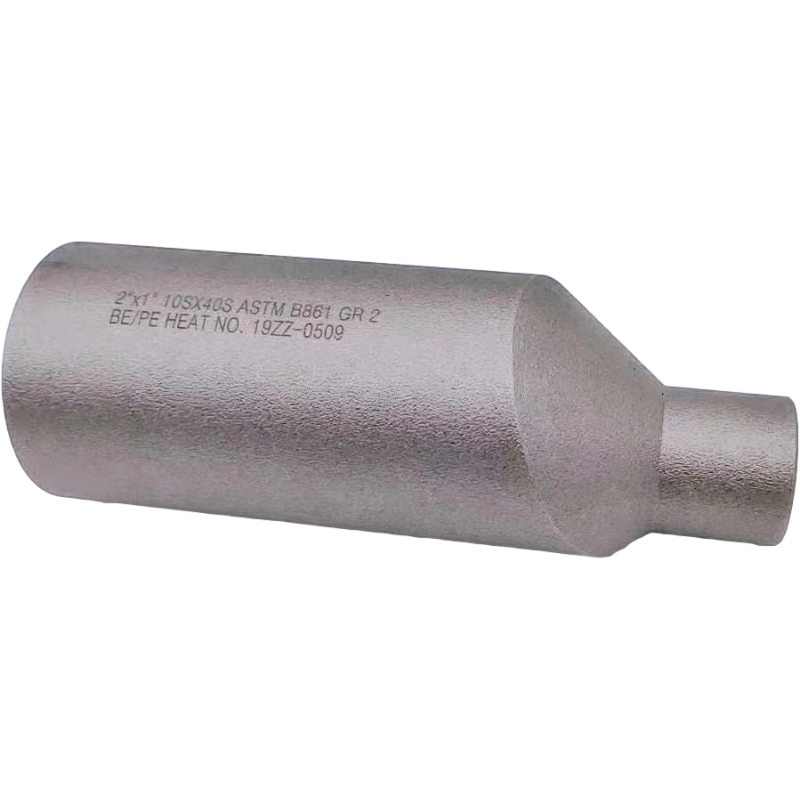

Este produto é um mamilo de redução de swage fabricado a partirTitânio de grau 2 (UNS R50400)De acordo com oASTM B861eASME B16.11padrõesUm mamilo de redução de cisalhamento é uma peça de tubulação forjada utilizada para ligar dois tubos de diferentes diâmetros numa linha reta.Disponível em configurações concêntricas (linhas centrais alinhadas) ou excêntricas (linhas centrais deslocadas)O titânio de grau 2 é o titânio não ligado com teor de oxigénio padrão, conhecido como o "cavalo de batalha" dos titânio comercialmente puros.Este equipamento de 2" x 1" apresenta uma ponta lisa/de forma de bisel para ligação de soldadura por botão na ponta grande e uma soldagem de tomada ou ponta lisa na ponta pequena,concebidos para instalação permanente em aplicações de serviço corrosivos exigentesO comprimento total é de aproximadamente15 cm.(279,4 mm).

2Parâmetros-chave do produto

3. Aplicação / Utilização

Este mamilo de redução de swage é ideal para ambientes corrosivos que requerem alta relação força/peso:

• Processamento químico: Fluxos de processo que contenham cloreto, trocadores de calor, tubulações que transportam ácidos oxidantes

• Marítimo e Offshore: Sistemas de tubulação de água do mar, instalações de dessalinização, construção naval

• Geração de energia: condensadores, sistemas de água de arrefecimento

• Aeroespacial e Médico: Aplicações de serviço de alta pureza e exigentes

• Petróleo e Gás: tubulações submarinas, tubulações de injecção química

4. Vantagens

• Resistência superior à corrosão: Resistência excepcional à corrosão por água do mar, fendas, fissuras e fissuras por corrosão por esforço; o titânio de grau 2 é igualmente resistente à corrosão do grau 1, mas ligeiramente mais forte

• Alta relação força/peso: Aproximadamente 60% da densidade do aço de resistência comparável

• Excelente soldabilidade e formabilidade: Titânio de grau 2 possui boa soldabilidade, ductilidade e formabilidade

• Resistência à impureza biológica: A superfície inerte resiste à ligação biológica marinha

• Boa fabricabilidade: Pode ser fabricado a partir de material de tubulação ou barra sem costura

• Eficaz em termos de custos: O titânio comercialmente puro oferece um equilíbrio favorável de desempenho e custo em comparação com as classes de titânio ligado mais elevadas

5. Funções

O mamilo de redução de swage fornece uma transição permanente e de pressão entre dois tubos de diferentes diâmetros (2" a 1") dentro de um sistema de tubulação.A configuração concêntrica mantém linhas centrais alinhadas para transição de fluxo suave, enquanto a configuração excêntrica apresenta linhas centrais deslocadas para tubulações horizontais para evitar acúmulo de líquido ou bolsas de vapor.Serve como um redutor em linha durável para aplicações críticas de serviço corrosivos que requerem soldagem.

6Instruções de instalação

1. Inspecção de desembalagem: Verificação dos danos no trânsito; verificação das marcações, dimensões e certificação dos materiais de acordo com a norma ASME B16.11

2. Preparação da superfície: Limpe o convector de solda e a área adjacente usando ferramentas de titânio dedicadas; remova todo o óleo, gordura e contaminantes.O titânio requer um grau mais elevado de limpeza do que o aço.Para evitar a contaminação

3. Alinhamento: alinhar com precisão o mamilo com os tubos de ligação; para desenhos excêntricos, garantir a orientação correta (lado plano para baixo para líquidos, lado plano para cima para gases)

4. Soldadura de barrasAplicar soldagens mínimas para manter o equipamento em posição; limpar completamente antes da soldagem final

5. Solução: Realizar a soldagem seguindo WPS aprovado com soldadores certificados.de titânio, em metal de preenchimento (gênero 2).É obrigatório um escudo rígido de gás inerte (argon).Para evitar a oxidação, não é geralmente necessário pré-aquecimento; a temperatura do intervalo deve ser mantida≤ 150°C.Normalmente, não é necessário um tratamento térmico pós-soldagem.para o titânio de grau 2

6. Pós-soldas: Limpeza da área de solda; execução de TDN (PT/MT, UT) de acordo com os requisitos do projeto

7. Teste hidrotest: Pressão de ensaio = 1,5 × pressão de projecto; temperatura ambiente não inferior a 5°C

7Precauções

• LimpezaO titânio é altamente reativo com oxigênio, nitrogênio e hidrogênio a temperaturas elevadas.É essencial uma protecção adequada contra gases inertesdurante a solda

• Limitação da temperatura: O titânio de grau 2 não é recomendado para utilização acima315°C (600°F)em ambientes oxidantes devido à oxidação acelerada; para serviços de temperatura elevada, verificar as condições do sistema

• Prevenção da contaminação: Utilize ferramentas específicas para o titânio para evitar a contaminação do ferro, que pode causar corrosão localizada

• Corrosão galvânica: O titânio é nobre; evitar o contacto direto com metais menos nobres (por exemplo, aço carbono, alumínio) em ambientes eletrolíticos, a menos que isolado electricamente

• Compatibilidade de fios: Se forem especificadas extremidades roscadas, verificar o tipo de rosca NPT, BSPT ou BSPP por especificação do sistema

• Teste de qualidade: recomendado PMI por ASTM E1476, UT por ASTM A388, PT/MT por ASTM E165/E709

8- Envio e Entrega

• O prazo de entrega padrão é tipicamente15°30 dias, dependendo da quantidade da encomenda, da espessura da parede e da disponibilidade das especificações

9Condições de pagamento

• Os métodos de pagamento internacionais comuns incluem:T/T (Transferência telegráfica)eL/C à vista (Crédito)

10. Embalagem

• Os produtos estão bem embaladosCaixas de compensadoouCaixas de madeiracom amortecimento interno para assegurar o transporte seguro e evitar danos durante o trânsito

11Política de Serviços pós-venda / devolução e garantia

• Todos os produtos são submetidos a uma rigorosa inspecção de qualidade antes da expedição, comCertificados de ensaio de moinho (EN 10204 3.1/3.2)Disponível, incluindo relatórios de química, propriedades mecânicas e NDT

• Inspecção por terceiros (ABS, DNV, CCS, LR, BV, etc.) disponível mediante pedido

• Em caso de problemas de qualidade, manter a embalagem original e fornecer fotografias relevantes ou relatórios de inspecção de terceiros

• Os termos específicos de devolução, troca e garantia estão sujeitos ao contrato de venda final.

Perguntas frequentes

1É uma empresa comercial ou fabricante?
Somos fabricantes, podem ver a certificação.
2Quanto tempo tem para entregar?
Geralmente são 5-10 dias se as mercadorias estiverem em estoque. ou são 15-20 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
3Fornece amostras?
Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
4Quais são os seus termos de pagamento?
Pagamento <=1000USD, 100% antecipadamente. Pagamento>=1000USD, 50% T/T antecipadamente, saldo antes do envio.
