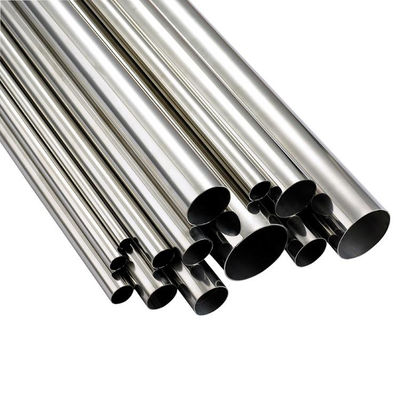

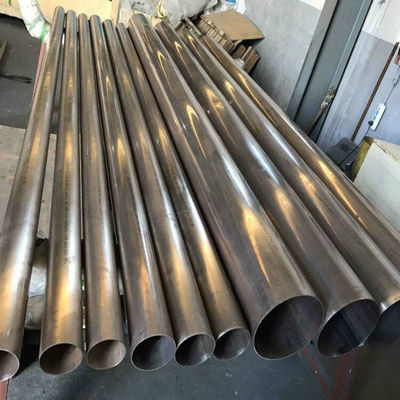

Alto rendimento S31803 tubo duplex de aço inoxidável sem costura 2205 Design de recipiente de pressão de parede fina

Tubulação sem emenda de aço inoxidável duplex S31803 de alto rendimento para projeto de vaso de pressão de parede fina

A tubulação sem emenda de aço inoxidável duplex S31803 (comumente conhecida como 2205, EN 1.4462) oferece aproximadamente o dobro da resistência ao escoamento do aço inoxidável austenítico convencional 316L, permitindo que os engenheiros projetem vasos de pressão, trocadores de calor e sistemas de tubulação de processo com paredes significativamente mais finas. Com uma resistência mínima ao escoamento de 450 MPa (65 ksi) em comparação com 170 MPa para 316L, a tubulação duplex S31803 permite reduções de espessura de parede de 30-50% mantendo classificações de contenção de pressão idênticas de acordo com as regras de projeto da Seção VIII Divisão 1 do Código ASME para Caldeiras e Vasos de Pressão. Esta abordagem de projeto de vaso de pressão de parede fina se traduz diretamente em peso de material reduzido, custos mais baixos de consumíveis de fabricação e soldagem, requisitos de suporte estrutural diminuídos e logística de manuseio e instalação simplificada, tudo isso enquanto oferece resistência superior à corrosão por pites de cloreto com um valor PREN de 34 ou superior.

A microestrutura ferrítico-austenítica balanceada (aproximadamente 50% de cada fase) combina a alta resistência e resistência à corrosão sob tensão por cloreto da fase ferrítica com a tenacidade e soldabilidade da fase austenítica. Esta estrutura bifásica única fornece resistência excepcional à corrosão sob tensão em ambientes contendo cloreto onde os aços inoxidáveis padrão 304 e 316 são suscetíveis a falhas catastróficas. Cada tubo é recozido em solução a 1020-1100 graus Celsius, seguido por resfriamento rápido em água para obter o equilíbrio de fase ideal, verificado por medição de contagem de pontos metalográficos ASTM E562 em anéis de amostra de cada lote de tratamento térmico. Certificado em conformidade com NACE MR0175/ISO 15156 para serviço em meio ácido em ambientes de petróleo e gás contendo H2S até o nível de severidade VI com resistência demonstrada à corrosão sob tensão por sulfeto.

Especificações Técnicas

Economia de Peso e Vantagens de Projeto

• Vantagem de 50% na Resistência ao Escoamento: Com resistência mínima ao escoamento de 450 MPa contra 170 MPa para 316L, a tubulação duplex S31803 permite reduções de espessura de parede de 30-50% para classificações de pressão de projeto idênticas de acordo com ASME B31.3 e ASME Seção VIII Divisão 1, reduzindo diretamente os custos de aquisição de material por metro.
• Redução do Custo Total Instalado: Tubulação de parede mais fina reduz o consumo de consumíveis de soldagem, diminui o tempo de soldagem devido à redução de passes de enchimento, reduz o escopo de inspeção pós-soldagem e minimiza os requisitos de tratamento térmico, reduzindo coletivamente o custo total instalado em 15-25% em comparação com sistemas de tubulação 316L de pressão equivalente.
• Economia de Peso Estrutural: O peso reduzido da tubulação se traduz em estruturas de suporte de tubulação mais leves, seções de aço estrutural menores para racks de tubulação, cargas de fundação reduzidas e requisitos de capacidade de guindaste menores durante a construção, proporcionando economias cumulativas de despesas de capital em todo o projeto.
• Melhora da Capacidade de Fluxo: Paredes mais finas com diâmetro externo idêntico aumentam a área de fluxo transversal interna, reduzindo a velocidade do fluido, a queda de pressão e o consumo de energia de bombeamento ao longo da vida útil do sistema de tubulação, gerando economias contínuas de custos operacionais ano após ano.
• Logística Offshore Simplificada: Em plataformas offshore onde o peso é um fator crítico, a redução de peso de 30-50% por metro linear de tubulação duplex reduz diretamente a tonelagem de aço estrutural das superestruturas, os requisitos de reforço do convés e as especificações de capacidade de guindaste de embarcações de instalação.
• Melhora da Vida Útil à Fadiga: A microestrutura duplex de grão fino fornece resistência superior à fadiga em comparação com aços inoxidáveis austeníticos de grão grosso, estendendo a vida útil em aplicações sujeitas a ciclos de pressão, transientes térmicos ou carregamento cíclico induzido por vibração.

Aplicações

• Vasos de Pressão e Tanques de Armazenamento: Projeto de parede fina para separadores de alta pressão, tambores de knock-out, tanques de buffer e vasos de armazenamento em instalações offshore de petróleo e gás, químicas e petroquímicas onde peso, custo de material e otimização do cronograma de fabricação são fatores críticos do projeto.
• Trocadores de Calor e Resfriadores: Tubulação do lado do tubo e do lado da carcaça para trocadores de calor casco-tubo, conexões de trocadores de placas e quadros, cabeçotes de trocadores de calor resfriados a ar e tubulação de interconexão de resfriadores de processo operando em serviço de água de resfriamento ou fluido de processo contendo cloreto.
• Manifolds Submarinos e Jumpers: O duplex S31803 é amplamente especificado para manifolds de produção submarinos, jumpers de pipeline, peças de emenda e conexões de tie-in onde alta resistência reduz a espessura da parede para resistência ao colapso em águas profundas, enquanto a resistência à corrosão duplex lida com água produzida com alto teor de cloreto.
• Plantas de Dessalinização: Tubulação de alimentação de osmose reversa (SWRO) de alta pressão, linhas de rejeição de salmoura e conexões de dispositivos de recuperação de energia onde a combinação de requisitos de alta pressão e ambiente agressivo de cloreto torna o duplex de parede fina a seleção de material otimizada.
• Equipamentos de Processo Químico: Tubulação de interconexão de reatores, linhas de transferência de serviço de ácido, sistemas de recuperação de solventes e manuseio de mídia corrosiva onde o 316L exigiria espessura de parede excessiva e o 904L ou ligas de níquel apresentariam custos de material proibitivos.

Perguntas Frequentes

P: Quanto peso posso economizar ao mudar de 316L para duplex S31803 para tubulação de vaso de pressão?
R: A economia de peso é diretamente proporcional à redução da espessura da parede alcançável através da vantagem de resistência ao escoamento. Como os valores de tensão admissível ASME B31.3 e Seção VIII Divisão 1 na temperatura de projeto para S31803 são aproximadamente 2.0-2.5 vezes maiores que os do 316L, a espessura mínima calculada da parede se reduz em um fator semelhante para condições de projeto idênticas. Para um tubo NPS de 12 polegadas típico projetado para 50 bar a 100 graus Celsius, a espessura calculada da parede para 316L é de aproximadamente 9,5 mm (SCH 40), enquanto o S31803 requer apenas 4,0 mm (SCH 10S). Isso corresponde a uma redução de peso de 49 kg/m para 21 kg/m: uma economia de 57%. Em um sistema de tubulação de 500 metros, isso economiza 14 toneladas métricas de peso de material, reduzindo proporcionalmente o aço estrutural, os consumíveis de soldagem e a mão de obra de instalação.

P: A tubulação duplex de parede fina mantém uma margem de corrosão adequada para serviço a longo prazo?
R: Sim, e esta é uma vantagem fundamental do aço inoxidável duplex. Ao contrário do aço carbono, onde a margem de corrosão deve ser adicionada à espessura da parede de projeto de pressão (tipicamente 1,5-3,0 mm), o aço inoxidável duplex resiste à corrosão geral através de sua película superficial passiva de óxido de cromo e não sofre afinamento progressivo da parede em ambientes de serviço adequadamente selecionados. O valor PREN de 34 ou superior para S31803 garante resistência à corrosão por pites em níveis de cloreto de até 10.000 ppm em temperaturas ambientes. Isso significa que a espessura da parede calculada para contenção de pressão é suficiente para toda a vida útil de projeto sem adicionar espessura sacrificial, amplificando ainda mais a vantagem de economia de peso em comparação com alternativas de aço carbono que requerem adições significativas de margem de corrosão.

P: O tubo duplex S31803 é adequado para serviço em meio ácido com H2S presente?
R: Sim, o S31803 está listado na NACE MR0175/ISO 15156-3 Tabela A.28 como aceitável para serviço em meio ácido dentro de limites ambientais definidos. A dureza máxima de 31 HRC (290 HBW) exigida pela NACE é facilmente alcançada através de tratamento térmico de recozimento em solução adequado a 1020-1100 graus Celsius, seguido por resfriamento rápido em água. À temperatura ambiente, o S31803 é adequado para serviço em meio ácido até aproximadamente 0,1 bar (1,5 psi) de pressão parcial de H2S com salmoura de NaCl a 10% em pH 4,5 ou superior, de acordo com dados de teste de laboratório. Para níveis mais altos de H2S ou serviço em meio ácido em temperaturas elevadas, o grau super duplex S32750 (2507) com PREN 41 ou superior pode ser recomendado. Fornecemos certificados completos de conformidade NACE MR0175 com cada remessa, documentando testes de dureza, verificação de microestrutura e testes de corrosão de acordo com a ASTM G48 Método A para determinação da temperatura crítica de pites.

P: Como o equilíbrio correto entre ferrita e austenita é verificado no tubo acabado?
R: O teor de ferrita em cada lote de tratamento térmico é medido usando o método sistemático manual de contagem de pontos ASTM E562 em amostras de seção transversal preparadas metalograficamente, examinadas em magnificação 400x sob um microscópio óptico após ataque eletrolítico em solução de hidróxido de sódio a 20%. Um mínimo de 25 campos por amostra são contados para obter resultados estatisticamente válidos, com critérios de aceitação de 40-60% de ferrita em volume. Adicionalmente, utilizamos um Feritoscópio calibrado (método de indução magnética) para verificação rápida não destrutiva na superfície do tubo antes do envio, correlacionado ao método de referência de contagem de pontos. Ambas as medições são registradas no Certificado de Teste de Moinho. O equilíbrio de fase adequado é crítico: ferrita insuficiente reduz a resistência e a resistência à corrosão sob tensão por cloreto, enquanto o excesso de ferrita pode levar à fragilização durante a soldagem e à redução da tenacidade em baixas temperaturas.
