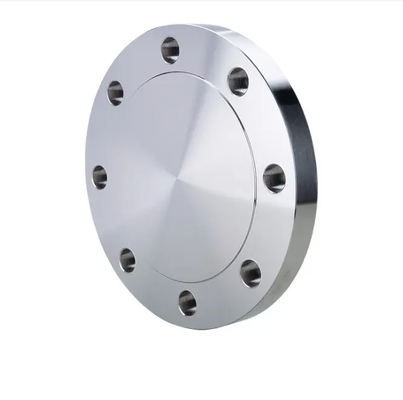

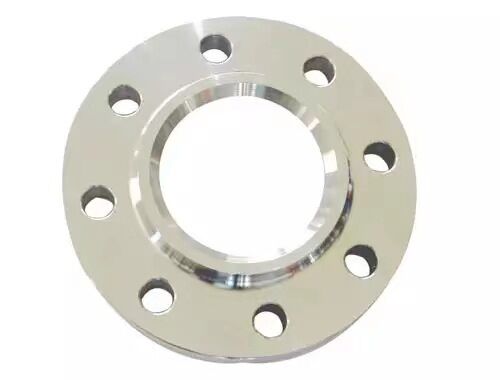

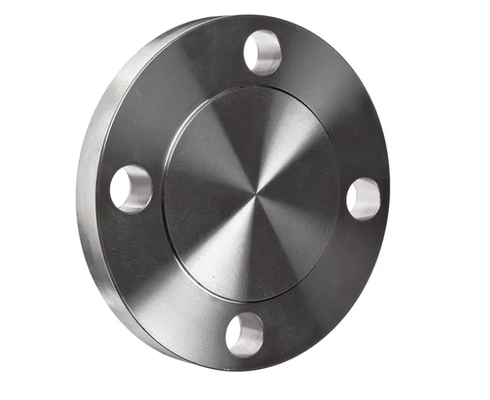

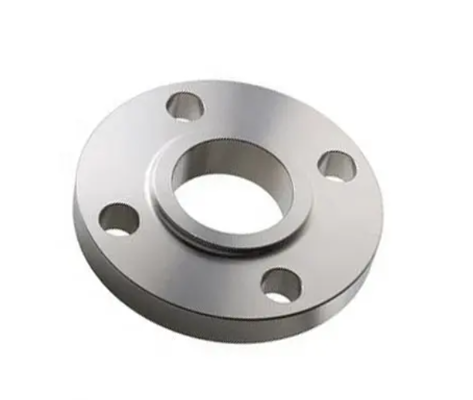

Flange de Aço Forjado com Pacote Completo de Documentação Técnica

Entendemos que engenheiros de compras profissionais e gerentes de projeto precisam de mais do que apenas um produto; eles precisam de documentação técnica abrangente para garantir a integração perfeita em seus sistemas de tubulação. Cada flange de aço forjado de nossa linha de produção é acompanhada por um pacote completo de documentação técnica que inclui desenhos CAD dimensionados, modelos sólidos 3D, tabelas de cálculo de torque de parafusos, certificados de teste de material (MTC) e relatórios de testes não destrutivos (NDT). Essa abordagem focada em documentação reduz o tempo de revisão de engenharia, elimina suposições durante a instalação e fornece rastreabilidade completa para auditorias de garantia de qualidade.

Nosso suporte de documentação técnica abrange todo o ciclo de vida do produto, desde a especificação do projeto até a instalação e comissionamento. Durante a fase de cotação, fornecemos desenhos dimensionais preliminares para confirmar as dimensões da flange, padrões de círculo de parafusos e tipos de faceamento. Após a confirmação do pedido, entregamos desenhos CAD certificados como construídos, refletindo sua classe de material específica, classe de pressão e requisitos de faceamento. O modelo 3D STEP permite que sua equipe de engenharia integre nossa flange diretamente em seus desenhos isométricos de tubulação e modelos de análise de tensão sem recriação manual. Após a entrega, o guia de torque de parafusos garante a compressão adequada da junta e elimina o risco de sub-torque ou sobre-torque durante a montagem em campo.

Por que a Documentação Técnica é Importante na Aquisição de Flanges

• Elimina Erros Dimensionais: Desenhos CAD com diâmetro exato do círculo de parafusos, diâmetro externo da flange, altura da face elevada e dimensões do cubo evitam conexões incompatíveis e modificações de campo dispendiosas
• Acelera a Revisão de Engenharia: Modelos 3D pré-verificados reduzem o tempo que sua equipe de projeto gasta recriando peças de fornecedores, encurtando diretamente os prazos de entrega do projeto
• Garante a Instalação Correta: A tabela de torque de parafusos especifica valores de torque lubrificados e não lubrificados para cada tamanho de parafuso e tipo de junta, prevenindo vazamentos por sub-torque e esmagamento da junta por sobre-torque
• Suporta Conformidade Regulatória: Certificação completa EN 10204 3.2 com inspeção de terceiros atende à PED 2014/68/UE, ASME B31.3 e outras diretivas internacionais de equipamentos sob pressão
• Permite Rastreabilidade do Ciclo de Vida: Cada flange é marcada com um número de lote único rastreável até o MTC, mostrando composição química, propriedades mecânicas e registros de tratamento térmico
• Reduz o Risco do Projeto: Documentação completa elimina o risco de instalar flanges não conformes que poderiam levar a falhas catastróficas, penalidades regulatórias ou atrasos no projeto

Perguntas Frequentes

P: Quais formatos de arquivo CAD vocês fornecem e posso solicitar vistas de desenho personalizadas?

R: Fornecemos desenhos dimensionados em PDF como padrão, com formatos DWG e DXF disponíveis mediante solicitação. Cada desenho inclui vista frontal, vista em corte lateral, detalhe do círculo de parafusos e detalhe do faceamento da flange. Vistas personalizadas, como detalhes do perfil do cubo, zonas de tolerância do furo e detalhes de preparação do chanfro de soldagem, podem ser adicionadas mediante solicitação sem custo adicional. O tempo de resposta típico para desenhos personalizados é de 1 a 2 dias úteis após a confirmação do pedido.

P: Como uso a tabela de torque de parafusos para instalação em campo?

R: Nossa tabela de torque de parafusos é organizada por tamanho da flange, classe de pressão e tipo de junta. Para cada combinação, ela fornece o tamanho e a quantidade recomendados de parafusos, a classe do material do parafuso, o valor de torque lubrificado (usando graxa de dissulfeto de molibdênio) e o valor de torque não lubrificado. A tabela também inclui a sequência de aperto recomendada: aperto em padrão cruzado em três passes a 30%, 60% e 100% do torque alvo. Um passe de verificação final no sentido horário é recomendado para verificar o carregamento uniforme. Também fornecemos orientação sobre tensionamento hidráulico para tamanhos acima de 24 polegadas, onde as chaves de torque tradicionais se tornam impraticáveis.

P: Vocês fornecem certificação EN 10204 3.2 com inspeção de terceiros?

R: Sim, a certificação EN 10204 Tipo 3.2 com inspeção de terceiros pela TUV, SGS, Bureau Veritas ou Lloyd's Register está disponível mediante solicitação. Isso inclui testemunho independente de testes mecânicos, verificação de análise química, inspeção NDT e inspeção dimensional. O certificado 3.2 fornece o mais alto nível de garantia independente e é tipicamente exigido para equipamentos sob pressão sob a PED 2014/68/UE Categoria III e IV, projetos offshore e aplicações nucleares. Por favor, especifique seus requisitos de inspeção de terceiros no momento do pedido para permitir o agendamento.
