NPT Threaded 304 aço inoxidável 90 graus Elbow Pipe

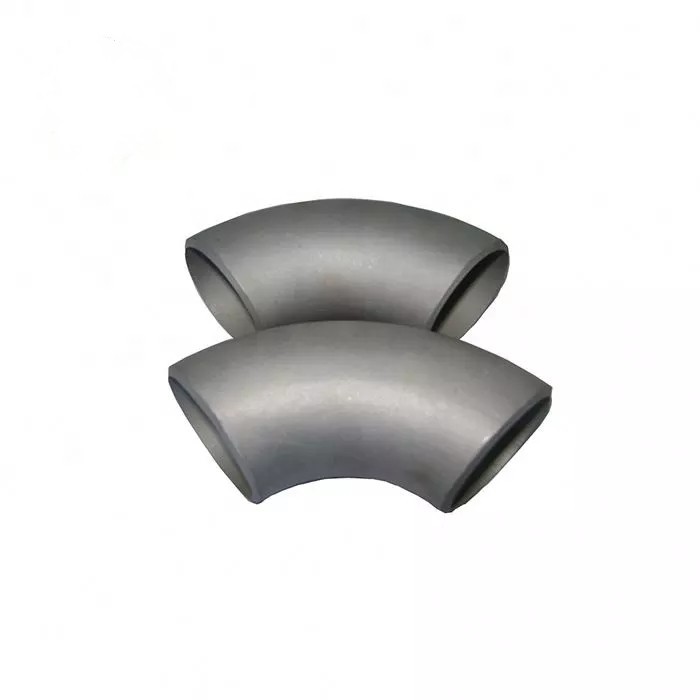

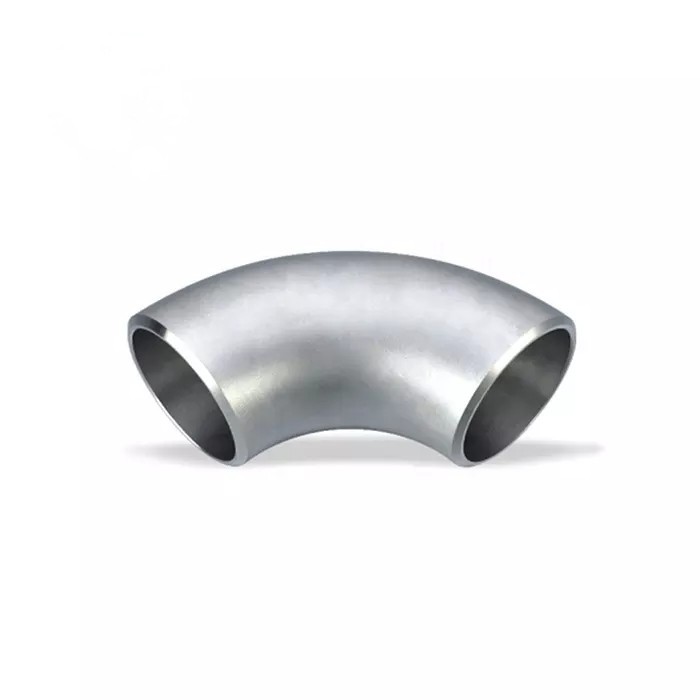

Cotovelo de Tubo de Aço Inoxidável 304 com Rosca NPT de 90 Graus

O cotovelo de 90 graus em aço inoxidável 304 com rosca NPT é uma conexão de tubulação projetada com precisão para mudar a direção do fluxo em sistemas de tubulação roscados. Fabricado por fundição de precisão de acordo com as especificações ASTM A351 CF8, este cotovelo oferece desempenho confiável e estanque com classificação de pressão Classe 150. O material de aço inoxidável 304 oferece excelente resistência à oxidação e corrosão em ambientes de água doce, municipais e químicos leves, tornando este cotovelo roscado uma escolha preferida em aplicações de encanamento, tratamento de água, processamento de alimentos e manuseio geral de fluidos industriais.

Cada cotovelo com rosca NPT passa por inspeção dimensional de 100% para verificar a conformidade com os padrões de rosca ANSI B1.20.1. A configuração de 90 graus permite o roteamento eficiente de tubos em torno de obstáculos e através de espaços confinados. O processo de fundição de precisão garante espessura uniforme da parede e superfícies internas lisas do furo, que minimizam a turbulência e a queda de pressão através do cotovelo. Para instaladores e projetistas de sistemas que buscam uma solução confiável de conexão roscada, este cotovelo de aço inoxidável 304 combina integridade do material com fabricação de precisão.

Especificações Técnicas

Principais Vantagens e Áreas de Aplicação

• Vedação Roscada Confiável: As roscas cônicas NPT criam uma vedação mecânica progressivamente mais apertada quando devidamente montadas com selante de rosca ou fita PTFE, garantindo operação sem vazamentos sob condições de pressão nominal.
• Compatibilidade Versátil de Fluidos: O aço inoxidável 304 resiste a água, vapor, ácidos fracos, soluções alcalinas, fluidos de grau alimentício e mídia industrial geral sem degradação ou contaminação.
• Fácil Instalação no Local: As conexões roscadas eliminam a necessidade de equipamentos de soldagem ou habilidades especializadas, reduzindo o tempo de instalação e os custos de mão de obra para montagem em campo e operações de manutenção.
• Sistemas de Encanamento e HVAC: Ideal para redes de encanamento comerciais e residenciais, circuitos de aquecimento hidrônico, circuitos de água gelada e sistemas de distribuição de ar comprimido que requerem junções roscadas.
• Instalações de Tratamento de Água: Adequado para linhas de alimentação de osmose reversa, skids de filtração, painéis de dosagem química e distribuição de água de processo onde conexões NPT e resistência à corrosão são necessárias.
• Processamento de Alimentos e Bebidas: Atende aos requisitos sanitários para superfícies de contato com o produto em tubulações de fabricação de laticínios, cervejarias, bebidas e alimentos, com fácil desmontagem para protocolos de limpeza CIP.
• Transferência de Fluidos Industriais: Compatível com linhas de transferência de óleo lubrificante, fluido hidráulico, refrigerante e produtos químicos não agressivos em fábricas e instalações de processamento.
• Sistemas Auxiliares Marinhos: Adequado para tubulações de água doce, porão, água de lastro e lavagem de convés em embarcações onde o aço inoxidável 304 oferece resistência adequada à corrosão em ambientes acima do convés.

Perguntas Frequentes

P: Qual é a diferença entre cotovelos com rosca NPT e BSP?

R: As roscas NPT (National Pipe Taper) apresentam um ângulo de rosca de 60 graus com perfil cônico de acordo com a norma ANSI B1.20.1, criando uma vedação à prova de pressão através da deformação da rosca. As roscas BSP (British Standard Pipe) usam um ângulo de 55 graus com variantes paralelas ou cônicas de acordo com a norma ISO 7/1. A NPT é o padrão dominante na América do Norte, enquanto a BSP prevalece nos mercados europeu, asiático e da Commonwealth. Esses dois padrões de rosca não são intercambiáveis, e o uso do cotovelo roscado correspondente correto evita emperramento e vazamentos. Nossos cotovelos com rosca NPT são fabricados com tolerâncias ANSI exatas para compatibilidade cruzada confiável com niples, acoplamentos e válvulas NPT padrão.

P: Este cotovelo roscado de aço inoxidável 304 pode ser usado para aplicações de vapor de alta temperatura?

R: Sim, o cotovelo roscado de aço inoxidável 304 é classificado para serviço contínuo de até 538°C (1000°F), tornando-o adequado para linhas de vapor saturado dentro de seu envelope de classificação de pressão-temperatura Classe 150. No entanto, para sistemas de vapor operando acima de 200 psi ou com ciclos térmicos frequentes, recomendamos considerar nossas variantes de aço inoxidável 316 para maior resistência à fluência e imunidade à corrosão sob tensão por cloreto. A seleção do selante de rosca é crítica para aplicações de vapor; compostos à base de grafite ou fitas de PTFE de alta temperatura classificadas acima de 260°C são recomendados para manter a integridade da vedação sob ciclos de expansão e contração térmica.

P: Qual selante de rosca ou procedimento de instalação você recomenda para conexões roscadas NPT?

R: Recomendamos aplicar 2-3 voltas de fita de vedação de rosca de PTFE (enrolada no sentido horário quando vista da extremidade da rosca) ou um selante de rosca de tubo anaeróbico adequado nas roscas NPT macho antes da montagem. Aperte a conexão manualmente e, em seguida, aplique 1,5 a 2 voltas adicionais com uma chave inglesa até que esteja firme. Evite apertar demais, o que pode causar emperramento nas roscas de aço inoxidável ou rachar a fundição. Para aplicações críticas, um teste de pressão hidrostática a 1,5 vezes a pressão de trabalho deve ser realizado após a instalação para verificar a integridade da vedação. Nunca use selante de rosca em roscas fêmeas, pois isso pode interferir no engate adequado.
