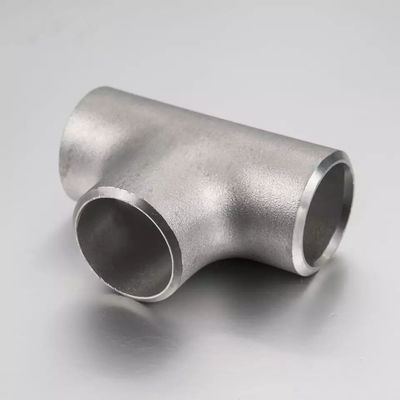

T-shirt de alta pressão de aço inoxidável de alta pressão, de soldagem de traseira, de peso de 2500 lbs, SCH80S 316L
| Lugar de origem | Xangai, China |
|---|---|
| Marca | WNRLN |
| Certificação | ISO 9001:2015, DNV/ABS/Lloyds Register Compliant, NACE MR0175 |
| Número do modelo | MO2500-TEE-316L |
| Quantidade de ordem mínima | 10 peças |
| Preço | USD 35-500 / Piece |
| Detalhes da embalagem | Caixas de madeira em condições de navegar com proteção VCI de nível marítimo e documentação de class |
| Tempo de entrega | 10-15 dias úteis para estoque, 25-40 dias para produção com pesquisa de classificação |
| Termos de pagamento | T/T, L/C, União Ocidental |
| Habilidade da fonte | 3.000 peças por mês |
Detalhes do produto
| Nome do produto | T de aço inoxidável da solda de extremidade da categoria 2500lbs marinha a pouca distância do mar | Classificação de pressão | Classe 2500 (2.500 libras) |
|---|---|---|---|
| Grau de material | ASTM A403 WP316L/1.4404 | Resistência à corrosão | PREN ≥24, grau de água do mar |
| Classificação Marinha | Compatível com DNV, ABS, Lloyds Register, BV | Aplicativo | Plataforma Offshore, FPSO, Coletor Submarino, Engenharia Marinha |
| Destacar | T-Shirt Marinho Offshore,T de solda de topo de alta pressão,T-shirt de aço inoxidável 316L |
||
Descrição de produto
T-shirt de alta pressão de aço inoxidável de alta pressão, de soldagem de traseira, de peso de 2500 lbs, SCH80S 316L
OT-shirt de soldagem de traseira de aço inoxidável de alta pressão de qualidade offshoreÉ especialmente concebido para as condições extremas de plataformas de petróleo e gás offshore, navios FPSO e projetos de engenharia naval..0-3.0%) para resistência superior à corrosão por furos e fendas na água do mar e em atmosferas marinhas ricas em cloretos, esta camiseta de alta pressão foi concebida de acordo com a norma ASME B16.9 com espessura de parede suficiente para 2500 lbs (classe 2500) de pressão nominal à temperatura ambienteA espessura mínima da parede SCH80S combinada com o material WP316L proporciona PREN ≥ 24 para a resistência ao cloreto equivalente aos requisitos de serviço de água do mar.Cada soldagem de extrusão de aço inoxidável de alta pressão é submetida a testes de pressão hidrostática a 1.5* pressão nominal, com NDT e documentação completa de certificação que apoie os requisitos de classificação marítima da DNV, ABS e Lloyds Register.
Especificações técnicas
| Parâmetro | Especificações |
|---|---|
| Grau do material | ASTM A403 WP316L / UNS S31603 / 1.4404 |
| Pressão nominal | Classe 2500 (2500 lbs) por classe de pressão ASME B16.5 Equivalente |
| Tipo | Equal Tee / Reduzir Tee |
| Faixa de tamanho | 1/2" - 12" (DN15 - DN300) para 2500lbs Rating |
| Espessura da parede | SCH80S Mínimo (SCH160, XXS para tamanhos maiores) |
| Padrão | ASME B16.9, ASTM A403, NACE MR0175 |
| Resistência à corrosão | PREN ≥ 24, temperatura crítica de abertura (CPT) ≥ 25°C por ASTM G48 |
| Classificação marinha | Projetado para os requisitos da DNV, ABS, Lloyds Register, BV |
| Testes | Teste hidrostático 1.5* MAWP, RT/PT/PMI Disponível |
| Proteção da superfície | Revestimento de qualidade marinha, opcional, em conserva e passivado |
Principais vantagens e campos de aplicação
- Resistência superior à corrosão por água do mar:A chapa de soldagem por extrusão de aço inoxidável de alta pressão WP316L, de qualidade offshore, com 2,0-3,0% de molibdênio, fornece um PREN ≥ 24,fornecer uma resistência comprovada à corrosão por furos e fissuras em ambientes marinhos ricos em cloretos, incluindo zonas de salpicos e serviços submersos
- Capacidade de alta pressão de 2500 libras:SCH80S espessura mínima da parede garante que o tee de soldadura de fundo segura contém pressões de projeto até classificação classe 2500, adequado para sistemas hidráulicos de alta pressão, injeção química,e linhas de controlo da cabeça de poço em instalações offshore
- Plataformas de produção offshore:Projetados para tubulações de processo superior, sistemas de elevação de água do mar, redes de anel de água de incêndio e sistemas de tratamento de água produzidos em plataformas de produção fixas e flutuantes
- Navios FPSO e FLNG:Resistência à corrosão de nível marítimo combinada com classificação de alta pressão atende aos exigentes requisitos de tubulação de processo e de utilidade da parte superior do FPSO em condições de movimento dinâmico do navio
- Modelos e variáveis submarinos:O material WP316L com pressão nominal de 2500 lbs é adequado para tubulações de colectores de sistemas de produção submarinos que operam em profundidades e pressões extremas de água
- Engenharia Marítima e Construção Naval:Qualificado para refrigeração de água do mar, tratamento de águas de lastro e tubulação de sistemas de combate a incêndios de navios navais e comerciais que requerem aprovação da sociedade de classificação marítima
Perguntas Frequentes
O que torna estas tees de soldadura de rolos de aço inoxidável adequadas para aplicações marítimas?
A nossa tampa de soldadura de aço inoxidável de alta pressão no WP316L é especificamente qualificada para serviço offshore através de vários atributos.O teor de molibdênio em 0% proporciona o número equivalente de resistência crítica ao furamento (PREN ≥ 24) necessário para a resistência à corrosão da água do mar e da atmosfera marinhaA classificação de pressão de 2500lbs acomode os sistemas de alta pressão comuns em plataformas offshore.Os controlos de fabrico asseguram a conformidade com a NACE MR0175 para o serviço ácido quando o H2S pode estar presente nos fluidos produzidosE o pacote completo de certificação de materiais com testes PMI suporta os requisitos de rastreabilidade das principais sociedades de classificação marítima, incluindo DNV, ABS, Lloyds Register,e Bureau Veritas para aprovação de instalações offshore.
Como é que a pressão nominal de 2500 libras afeta a espessura da parede e o peso do equipamento?
A classificação de pressão de 2500lbs para a nossa grade offshore de alta pressão de aço inoxidável, requer paredes substancialmente mais espessas do que os acessórios SCH40 ou SCH80 padrão.Uma camisa de soldagem por extrusão de 4" NPS Classe 2500 na WP316L requer normalmente uma espessura de parede equivalente a SCH160 ou XXSEste aumento da espessura da parede proporciona dois benefícios:Contenção de pressão segura para sistemas offshore de alta pressão e corrimento adicional que prolonga a vida útil em ambientes marinhos agressivosAs paredes mais espessas também aumentam o peso de montagem, o que influencia o projeto de suporte de tubulação.e a nossa equipa técnica pode ajudar com dados de entrada de análise de tensão de tubulação para o seu projeto offshore.
Que certificações da Sociedade de Classificação Marinha apoia?
Our marine offshore grade high pressure stainless steel butt weld tee manufacturing program is designed to support certification by major marine classification societies including DNV (Det Norske Veritas), ABS (American Bureau of Shipping), Lloyds Register, Bureau Veritas (BV) e China Classification Society (CCS).Fornecemos a documentação completa necessária para a aprovação da sociedade de classificação: EN 10204 3.1 Certificados de ensaio de materiais, relatórios de ensaio de pressão hidrostática, relatórios de TDN (RT, PT, PMI), registos de tratamento térmico e documentação do processo de fabrico.Para os projectos que exijam um inspector da sociedade de classificação, testemunha dos ensaios, podemos coordenar a presença do inspector em nossas instalações durante a produção e inspeção final.O compromisso precoce com os requisitos de classificação ajuda-nos a garantir que todos os resultados da certificação sejam cumpridos dentro do prazo previsto.
