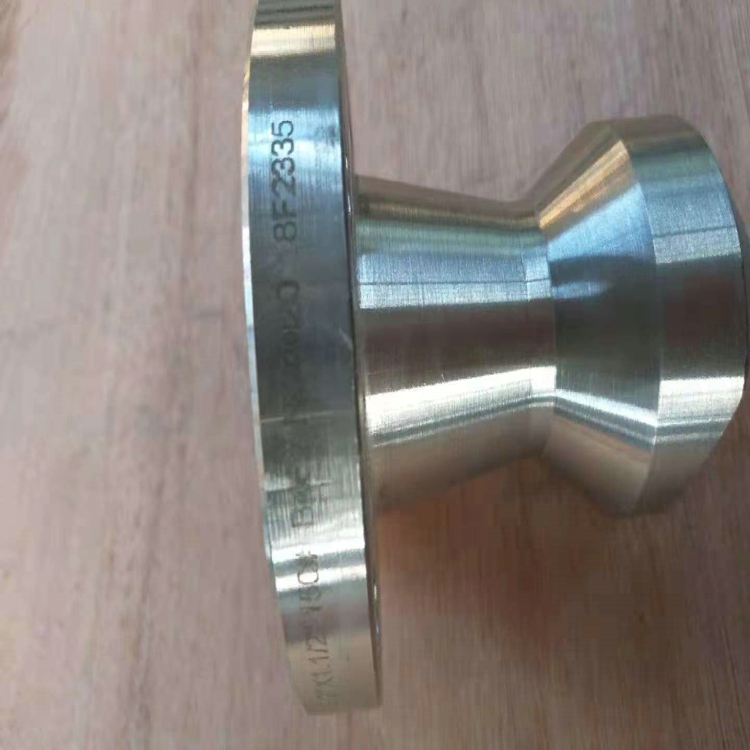

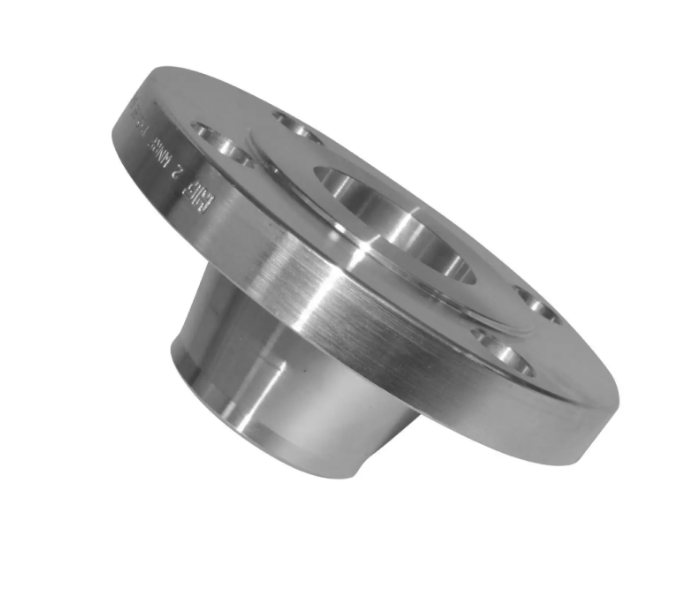

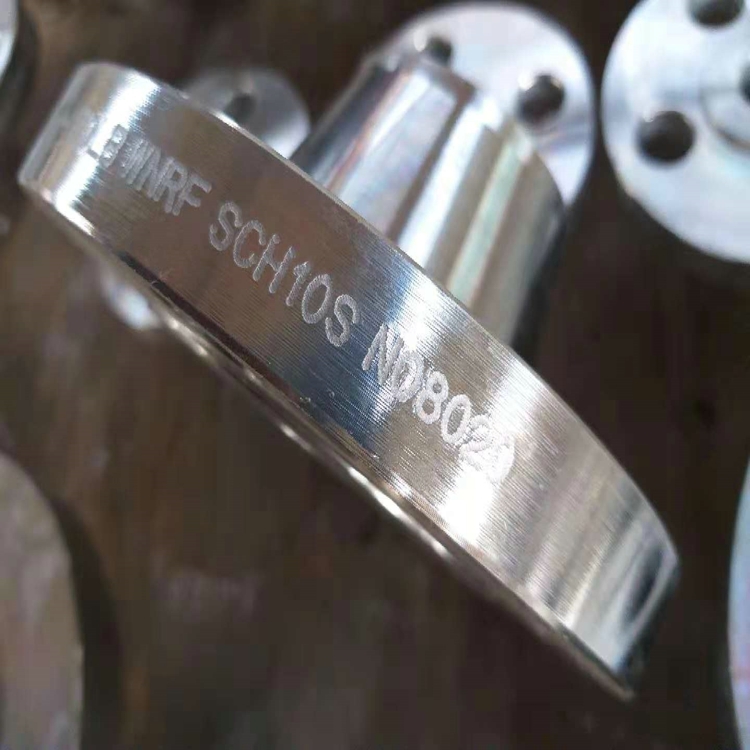

Flange de Medição com Orifício e Pescoço Longo Soldado com Face Elevada

A flange de medição de orificios de pescoço de soldagem longa com face levantada é projetada para medição precisa de fluxo em sistemas de tubulação de petróleo, gás, produtos químicos e de processo.Com um eixo de pescoço de soldadura alargado e uma face levantada mecanizada com furos de pressão, esta flange especial acomoda uma placa de orifício ou medidor de caudal para fornecer leituras precisas de pressão diferencial para transferência de custódia e aplicações de controle de processo.

Fabricada de acordo com as normas de dimensões ASME B16.36, cada flange de orifício de pescoço de solda é forjada em aço carbono ou aço inoxidável para fornecer a rigidez estrutural necessária para uma estrutura estável,medição repetívelO cubo alongado permite uma soldagem e inspecção mais fáceis, mantendo o alinhamento das torneiras de pressão, garantindo que a placa de orifício seja colocada com precisão para dados de fluxo confiáveis.

Especificações do produto

Principais vantagens

• Núcleo de pescoço de solda estendido para fácil solda e inspeção
• Tubos de pressão de precisão para leituras de caudal precisas
• Superfície de vedação da face elevada para um desempenho fiável da junta
• A construção forjada garante estabilidade dimensional
• Conforme às normas ASME B16.36 de flange de medição
• Disponível em aço carbono e aço inoxidável
• Adequado para aplicações de transferência de custódia e controlo de processos
• Orientação do torneiro personalizada e compatibilidade da placa do orificio

Perguntas Frequentes

P: Para que é utilizada uma flange de fenda de longo orifício do pescoço?

A: Uma flange de orificio de pescoço de solda longa é usada para montar uma placa de orificio para medição de fluxo.permitindo aos operadores calcularem o caudal a partir da queda de pressão na placa do orificio.

P: Qual é a diferença entre uma flange de pescoço de solda e uma flange de pescoço de solda longa?

A: Uma flange de pescoço de soldadura longa tem um cubo estendido em comparação com uma flange de pescoço de soldadura padrão.e é geralmente especificado para aplicações de medição de orifícios em que são necessárias uma rigidez extra e um alinhamento estável da torneira de pressão.

P: Qual a norma que rege as flanges de medição de orifícios?

A: As flanges de orifice são fabricadas em conformidade com a norma ASME B16.36Para os projectos europeus, podem aplicar-se normas EN equivalentes, e a nossa equipa pode apoiar ambas as especificações.

Fabricação e controlo de qualidade

As flanges de orifício de pescoço de soldadura longas são usinadas a partir de blocos em branco forjados, com muita atenção à localização da torneira de pressão e à concentricidade do furo, uma vez que estes afetam diretamente a precisão da medição do caudal.Cada flange é inspecionado para verificar o alinhamento do buraco da torneira, o acabamento da face e as dimensões do eixo elevados em conformidade com a norma ASME B16.36Também fornecemos certificados de teste de materiais e, mediante pedido, relatórios dimensionais para pedidos de transferência de custódia.

P: Quão precisa é a medição do caudal com uma flange de orifício?

R: A precisão da medição do fluxo depende da placa do orifício, do alinhamento do torneiro de pressão e da calibração do transmissor.leituras de pressão repetíveis, permitindo uma incerteza de medição de cerca de 1% a 2% em sistemas de medição bem conservados.
