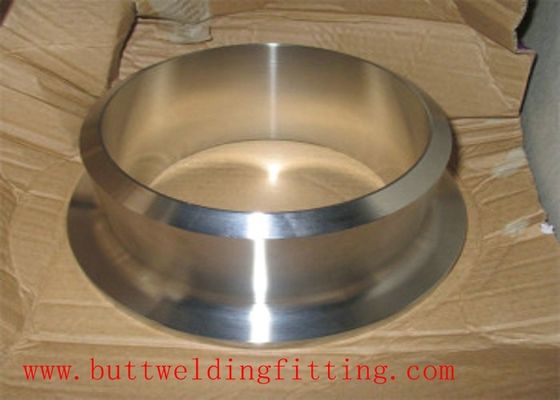

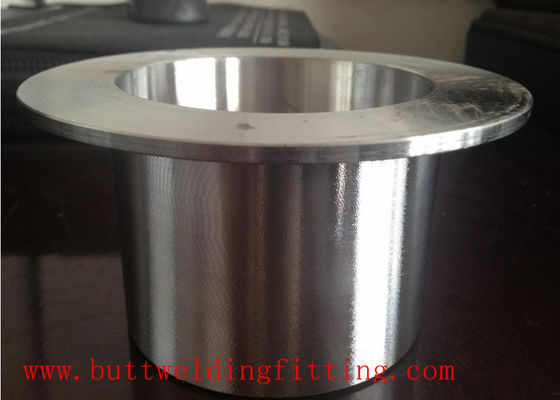

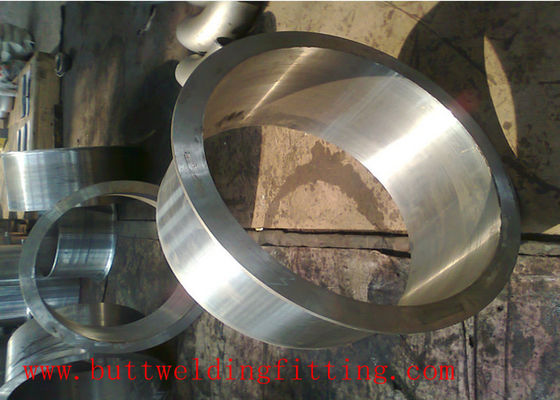

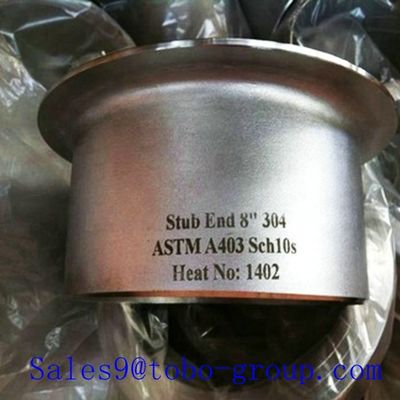

Conexões de Pestana Lap Joint Tipo Longo de Fácil Desmontagem

  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
Lugar de origem China
Marca Tobo
Certificação ISO 9001:2015, SGS, BV
Número do modelo SS-STUBEND-LONG
Quantidade de ordem mínima 1 peça
Preço USD 3-50 / Piece (Depends on material and size)
Detalhes da embalagem Caixas de madeira compensada ou paletes de madeira com embalagem impermeável, padrão de exportação
Tempo de entrega 10-30 dias dependendo da quantidade
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 30.000 partes pelo mês
Detalhes do produto
Nome do produto Conexões de extremidade de junta sobreposta de tipo longo Aplicativo Conexões de bombas e válvulas
Tipo Tipo longo (padrão longo ANSI) Manutenção Fácil de desmontar e remontar
Grau de material SS304, SS316L Padrão ASME B16.9, MSS SP-43
Faixa de tamanho 1/2 a 24 polegadas Espessura da Parede Sch5s a Sch160
Destacar

Extremidade de esboço de tipo longo

,

Acessórios de fácil desmontagem

,

extremidade da flange da articulação do tornozelo
Deixe um recado
Descrição de produto
Conexões Pestana Lap Joint Tipo Longo de Fácil Desmontagem
Visão Geral do Produto
As conexões tipo pestana lap joint longa (stub end) são especialmente projetadas para sistemas de tubulação que exigem manutenção frequente e acesso a equipamentos. O corpo de padrão longo proporciona maior alcance para o flange lap joint, permitindo que o flange deslize livremente ao longo do tubo e tornando a desmontagem de bombas, válvulas e outros equipamentos em linha rápida e simples.
Fabricadas de acordo com as normas ASME B16.9 e MSS SP-43, essas pestanas tipo longo estão disponíveis em aço inoxidável SS304 e SS316L. A principal vantagem do design lap joint é que o flange não é soldado ao tubo, portanto, girar ou remover o flange não interfere na junta soldada. Esse recurso de fácil desmontagem reduz drasticamente o tempo de inatividade para manutenção e os custos de mão de obra em fábricas de produtos químicos, instalações de tratamento de água e indústrias de processo onde os equipamentos precisam de manutenção regular.
Especificações
Norma ASME B16.9, MSS SP-43
Tipo Tipo Longo (Padrão Longo ANSI)
Grau do Material SS304, SS316L
Faixa de Tamanho 1/2 Polegada a 24 Polegadas
Espessura de Parede Sch5S a Sch160
Tipo de Conexão Solda de Topo para Tubo, Lap Joint para Flange
Tratamento de Superfície Decapagem, Passivação
Certificação ISO 9001:2015
Principais Características
  • O design do tipo longo permite a rotação do flange e fácil alinhamento durante a instalação
  • Desmontagem fácil de bombas, válvulas e instrumentos sem a necessidade de cortar o tubo
  • O flange gira livremente em torno da pestana para um alinhamento simplificado dos furos dos parafusos
  • Reduz o tempo de inatividade para manutenção e diminui o custo total de propriedade
  • A conexão com solda de topo fornece uma junta de tubulação permanente e livre de vazamentos
  • Superfície usinada com precisão garante o assentamento suave do flange
  • Ideal para sistemas que requerem limpeza e inspeção periódicas
Aplicações
  • Conexões de sucção e descarga de bombas
  • Pontos de remoção de válvulas e instrumentos
  • Bocais de trocadores de calor e vasos de pressão
  • Usinas de tratamento de água e dessalinização
  • Linhas de processamento químico que requerem manutenção frequente
Garantia de Qualidade
Nossas conexões tipo pestana lap joint longa são produzidas com rigoroso controle dimensional para garantir que a área de assentamento do flange e a preparação da solda atendam aos requisitos da ASME B16.9. Cada conexão é inspecionada quanto à tolerância de comprimento, espessura de parede e qualidade de superfície antes da embalagem. A unidade de produção opera sob a ISO 9001:2015, e cada remessa pode ser acompanhada por certificados de teste de usina, relatórios de inspeção e verificação de terceiros. Nossa equipe fornece soluções de tubulação de fácil desmontagem para indústrias com alta demanda de manutenção há mais de 15 anos, ajudando clientes a reduzir o tempo de inatividade e melhorar a eficiência operacional.
Perguntas Frequentes
P1: Como a pestana tipo longo facilita a desmontagem?
R: Com uma pestana lap joint tipo longo, o flange não é soldado à conexão, podendo deslizar para trás ao longo do tubo. Quando você precisa remover uma bomba ou válvula, basta soltar os parafusos do flange e afastá-lo, sem necessidade de cortar o tubo.
P2: Qual é a diferença entre o tipo longo e o tipo curto?
R: O tipo longo possui um cubo mais longo que se estende mais a partir da face do flange, proporcionando mais espaço para movimentação do flange e acesso aos parafusos. O tipo curto é mais compacto e é utilizado onde o espaço é limitado ou a extremidade do tubo fica próxima ao equipamento.
P3: O flange pode ser girado após a soldagem?
R: Sim. Como o flange lap joint não é soldado à pestana, ele pode girar livremente ao redor da conexão, mesmo após a pestana estar soldada ao tubo. Isso torna o alinhamento dos furos dos parafusos muito conveniente.
P4: Essas conexões são adequadas para ambientes de processamento de alimentos?
R: Sim, pestanas tipo longo em SS316L com superfícies passivadas são adequadas para o processamento de alimentos e bebidas. Elas permitem fácil desmontagem para limpeza e inspeção, o que é essencial para aplicações sanitárias.
