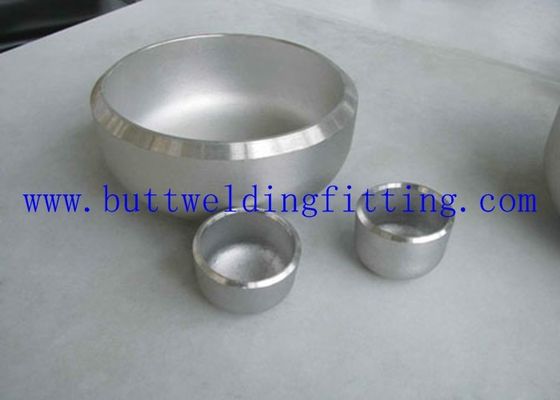

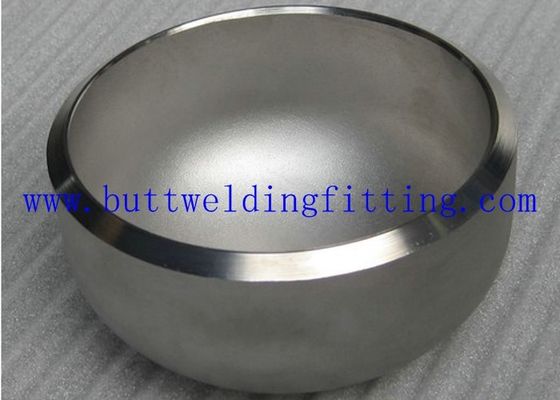

Tampão de extremidade de aço inoxidável ASME da tubulação de ASTM A182 F44 S31254 254SMO 1,4547 B16.9

Tampão de extremidade de aço inoxidável ASME da tubulação de ASTM A182 F44 S31254 254SMO 1,4547 B16.9

44 EN 1,4547 UNS S31254 254SMO

Breve introdução do material

EN 1,4547 F44 BMLCuN ACI CK3MCuN de 254SOM UNS S31254 UNS J93254

Vista geral do EN 1,4547 F44 BMLCuN ACI CK3MCuN do A. 254SOM UNS S31254 UNS J93254

Características gerais

Outokumpu 254 SMO é um de aço inoxidável austenítico projetado para a resistência máxima a pitting e a corrosão de fenda. Com os altos níeses do cromo,

o molibdênio, e o nitrogênio, 254 SMO são seridos especialmente para ambientes do alto-cloreto tais como a água salgada, o seawater, as plantas do descorante do moinho de polpa, e os outros córregos do processo do alto-cloreto.

Na construção nova, 254 SMO foram encontrados em muitos casos para ser um substituto tecnicamente adequado e muito menos caro para ligas e titânio da níquel-base. 254 SMO são substancialmente mais fortes do que as categorias austeníticas comuns, e é caracterizado igualmente pela resistência alta da ductilidade e ao impacto. 254 SMO prontamente são fabricados e soldados.

Características de projeto

Resistência alta a pitting e a corrosão de fenda

Resistência muito alta ao rachamento de corrosão de esforço do cloreto

50% mais forte do que os aços 300-series inoxidáveis austeníticos

Dureza excelente do impacto

Funcionalidade e capacidade de soldadura excelentes

Composição de B.Chemical, %

Composição, peso. Pct.

Elemento	Produtos feitos	Carcaças
Carbono	0,020 máximo	0,025
Cromo	19.5-20.5	19.5-20.5
Níquel	17.5-18.5	17.5-19.5
Molibdênio	6.0-6.5	6.0-7.0
Nitrogênio	0.18-0.22	0.180-0.240
Cobre	0.50-1.00	0.50-1.00
Enxofre	0,010 máximo	0,010 máximo
Fósforo	0,030 máximo	0,045 máximo
Silicone	0,80 máximo	1,00 máximos
Manganês	1,00 máximos	1,20 máximos
Ferro	Equilíbrio	Equilíbrio

C. propriedades mecânicas

Propriedades mecânicas na temperatura ambiente

Formulário da propriedade/produto	Produtos feitos	Carcaças
Resistência à tração, ksi	-	minuto 80
Folha e tira	minuto 100	NA
Placa	minuto 95	NA
0,2% forças de rendimento deslocadas, ksi	minuto 45	minuto 38
Alongamento em 2 dentro, %	minuto 35	minuto 35
Dureza Brinell	210	-
Resistência ao impacto do V-entalhe de Charpy, pé-	71	-

NA= não aplicável

Formulários de D.Available de EN 1,4547 F44 BMLCuN ACI CK3MCuN de 254SOM UNS S31254 UNS J93254

Formulários do produto disponíveis

Placa

Folha e folha larga do KBR

Boleto e barra

Tubulação, tubulação, e encaixes

Carcaças

Aplicações

Aparelho de manutenção do Seawater

Sistemas do descorante do moinho de polpa

Alto - colunas e equipamento de destilação do óleo

Equipamento de processamento químico

Equipamento da transformação de produtos alimentares

Equipamento da dessanilização

Purificadores da dessulfuração de gás de conduto

Equipamento de produção do petróleo e gás

Especificações

UNS S31254 (produtos feitos)

UNS J93254 (produtos de molde)

F 44 (componentes tranquilos forjados)

BMLCuN (aparafusar)

ACI CK3MCuN

Diâmetro nominal		Diâmetro externo no chanfro				De volta à extremidade
			Série A		Série B		E		T		E1
DN	NPS
15	1/2	21,3		18		25		4,57		25
25	1	33,7		32		38		4,57		38
40	1.1/2	48,3		45		38		5,08		38
50	2	60,3		57		38		5,59		44
65	2.1/2	76.1(73)		76		38		7,11		51
80	3	88,9		89		51		7,62		64
100	4	114,3		108		64		8,64		76
125	5	139,7		133		76		9,65		89
150	6	168,3		159		89		10,92		102
200	8	219,1		219		102		12,70		127
300	12	323,9		325		152		12,70		178
350	14	355,6		377		165		12,70		191
400	16	406,4		426		178		12,70		203
450	18	457,2		478		203		12,70		229
500	20	508,0		529		229		12,70		254
550	22	559		-		254		12,70		254
600	24	610		630		267		12,70		305
Quando T é menos a dimensão entre parênteses, a altura E está disponível. Se não E1 está disponível. Acima das dimensões acc.to GB/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, HG/T21635, HG/T21631, SY/T05010
