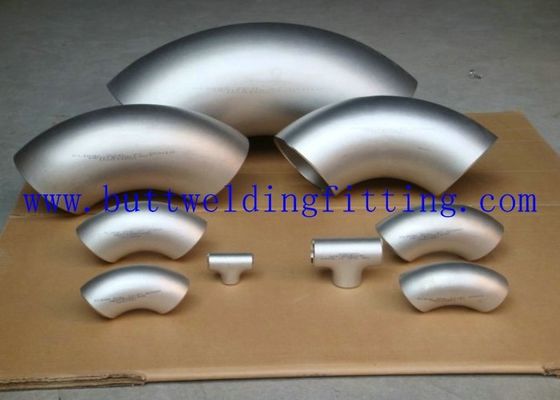

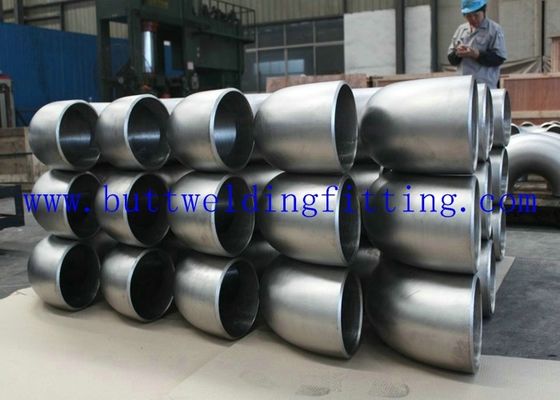

o raio longo do cotovelo de aço inoxidável de 90 graus 316L Elbows SCH10S a SCH160

Tipo

Cotovelo dos encaixes da solda de extremidade, redutor, T, extremidade do topo, tampão

Padrão

ASME/ANSI B16.9

Tamanho

1/2 ' ‘~48" ‘(sem emenda); 16" ‘~72" ‘(soldado)

Espessura de parede

Sch5~Sch160XXS

Processo de manufatura

Empurre, pressione, forje, molde, etc.

Material

Aço carbono, de aço inoxidável, aço de liga, inoxidável frente e verso, aço de liga do níquel

Aço carbono

ASTM A234 WPB, WPC;

De aço inoxidável

304/SUS304/UNS S30400/1.4301

304L/UNS S30403/1.4306;

304H/UNS S30409/1.4948;

309S/UNS S30908/1.4833

309H/UNS S30909;

310S/UNS S31008/1.4845;

310H/UNS S31009;

316/UNS S31600/1.4401;

316Ti/UNS S31635/1.4571;

316H/UNS S31609/1.4436;

316L/UNS S31603/1.4404;

316LN/UNS S31653;

317/UNS S31700;

317L/UNS S31703/1.4438;

321/UNS S32100/1.4541;

321H/UNS S32109;

347/UNS S34700/1.4550;

347H/UNS S34709/1.4912;

348/UNS S34800;

Aço de liga

ASTM A234 WP5/WP9/WP11/WP12/WP22/WP91;

ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65;

ASTM A420 WPL3/WPL6/WPL9;

Aço frente e verso

ASTM A182 F51/S31803/1.4462;

ASTM A182 F53/S2507/S32750/1.4401;

ASTM A182 F55/S32760/1.4501/Zeron 100;

2205/F60/S32205;

ASTM A182 F44/S31254/254SMO/1.4547;

17-4PH/S17400/1.4542/SUS630/AISI630;

F904L/NO8904/1.4539;

725LN/310MoLN/S31050/1.4466

253MA/S30815/1.4835;

Aço de liga do níquel

Liga 200/Nickel 200/NO2200/2.4066/ASTM B366 WPN;

Liga 201/Nickel 201/NO2201/2.4068/ASTM B366 WPNL;

Liga 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC;

Liga K-500/Monel K-500/NO5500/2.475;

Liga 600/Inconel 600/NO6600/NS333/2.4816;

Liga 601/Inconel 601/NO6001/2.4851;

Liga 625/Inconel 625/NO6625/NS336/2.4856;

Liga 718/Inconel 718/NO7718/GH169/GH4169/2.4668;

Liga 800/Incoloy 800/NO8800/1.4876;

Liga 800H/Incoloy 800H/NO8810/1.4958;

Liga 800HT/Incoloy 800HT/NO8811/1.4959;

Liga 825/Incoloy 825/NO8825/2.4858/NS142;

Liga 925/Incoloy 925/NO9925;

Hastelloy C/Alloy C/NO6003/2.4869/NS333;

Liga C-276/Hastelloy C-276/N10276/2.4819;

Liga C-4/Hastelloy C-4/NO6455/NS335/2.4610;

Liga C-22/Hastelloy C-22/NO6022/2.4602;

Liga C-2000/Hastelloy C-2000/NO6200/2.4675;

Liga B/Hastelloy B/NS321/N10001;

Liga B-2/Hastelloy B-2/N10665/NS322/2.4617;

Liga B-3/Hastelloy B-3/N10675/2.4600;

Liga X/Hastelloy X/NO6002/2.4665;

Liga G-30/Hastelloy G-30/NO6030/2.4603;

Liga X-750/Inconel X-750/NO7750/GH145/2.4669;

Liga 20/Carpenter 20Cb3/NO8020/NS312/2.4660;

Liga 31/NO8031/1.4562;

Liga 901/NO9901/1.4898;

Incoloy 25-6Mo/NO8926/1.4529/Incoloy 926/Alloy 926;

Inconel 783/UNS R30783;

NAS 254NM/NO8367;

Monel 30C

Liga 80a/UNS N07080/NA20/2.4631/2.4952 de Nimonic 80A/Nickel

Nimonic 263/NO7263

Nimonic 90/UNS NO7090;

Incoloy 907/GH907;

Nitronic 60/Alloy 218/UNS S21800

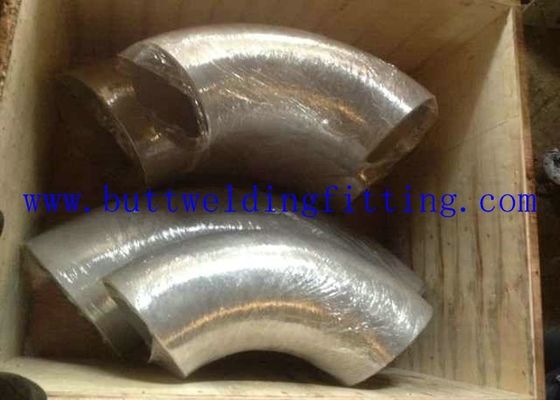

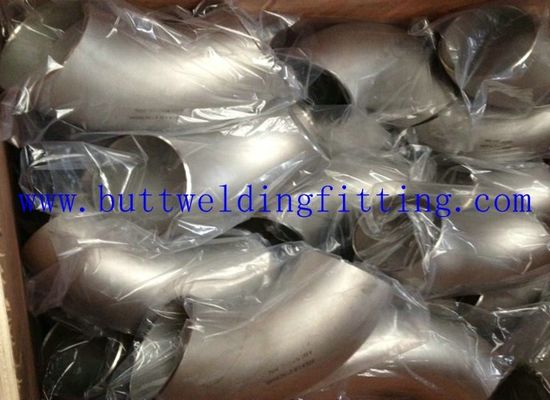

Pacote

Casos de madeira, páletes, sacos de nylon ou de acordo com as exigências de clientes

MOQ

1pcs

Unidade: polegada
Nominal
Tubulação
Tamanho

Diâmetro exterior.
(OD)

Espessura de parede (T)

cotovelo de 90o L/R

Centro para terminar A

45o L/R

Centro do cotovelo

Para terminar B

cotovelo de 90o S/R

Centro para terminar A

Sch.5S

Sch.10S

Sch.40S

Sch.80S

1/2

0,840

0,065

0,083

0,109

0,147

1,50

0,625

3/4

1,050

0,065

0,083

0,113

0,154

1,12

0,438

1

1,315

0,065

0,109

0,133

0,179

1,50

0,875

1,00

1-1/4

1,660

0,065

0,109

0,140

0,191

1,88

1,00

1,25

1-1/2

1,900

0,065

0,109

0,145

0,200

2,25

1,12

1,50

2

2,375

0,065

0,109

0,154

0,218

3,00

1,38

2,00

2-1/2

2,875

0,083

0,120

0,203

0,276

3,75

1,75

2,50

3

3,500

0,083

0,120

0,216

0,300

4,50

2,00

3,00

4

4,500

0,083

0,120

0,237

0,337

6,00

2,50

4,00

5

5,563

0,109

0,134

0,258

0,375

7,50

3,12

5,00

6

6,625

0,109

0,134

0,280

0,432

9,00

3,75

6,00

8

8,625

0,109

0,148

0,322

0,500

12,00

5,00

8,00

10

10,750

0,134

0,165

0,375

0,500

15,00

6,25

10,00

12

12,750

0,156

0,180

0,375

0,500

18,00

7,50

12,00

14

14,000

0,156

0,250

0,375

0,500

21,00

8,75

14,00

16

16,000

0,165

0,250

0,375

0,500

24,00

10,00

16,00
