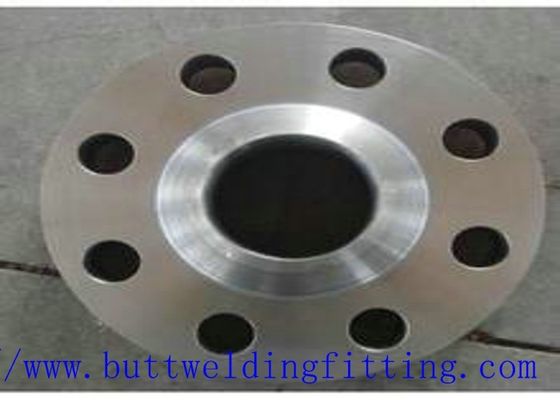

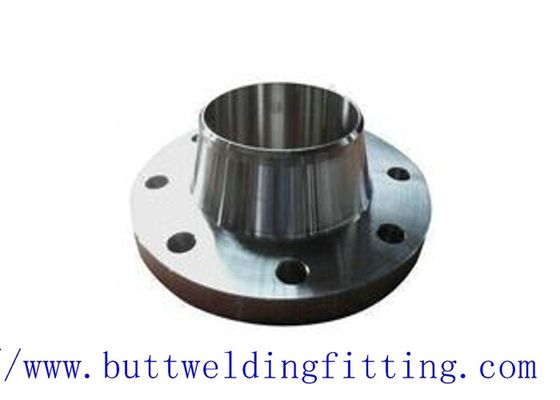

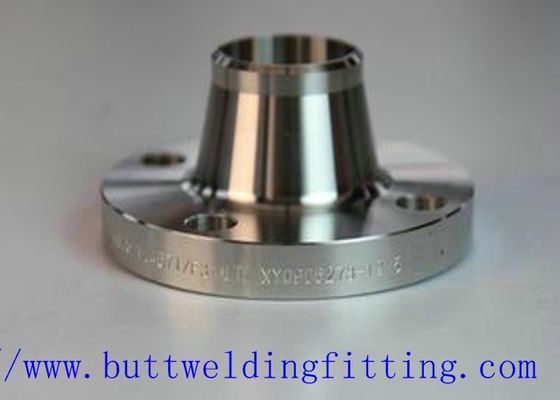

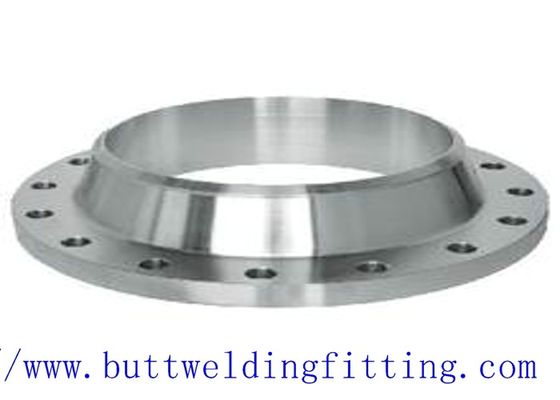

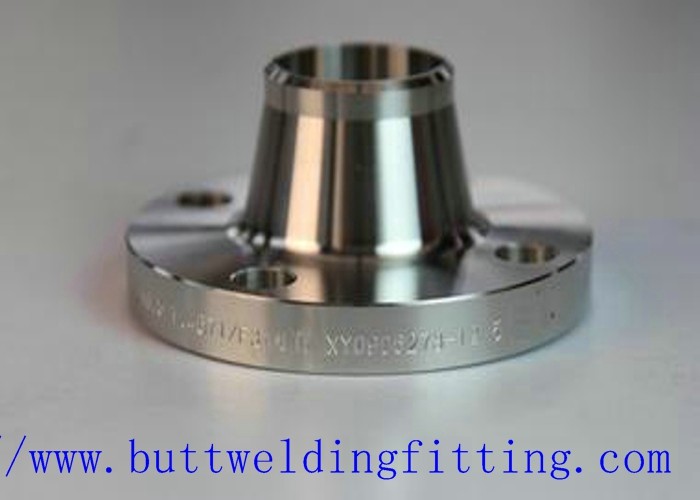

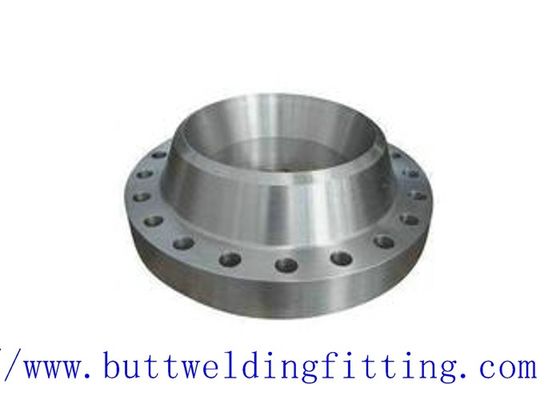

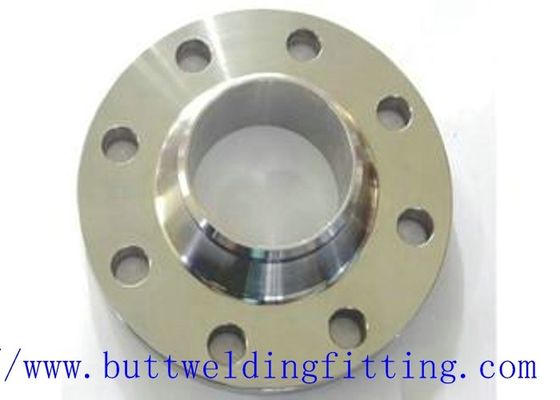

TOBO flangeia flange do aço dos encaixes ASTM A182 F5 da solda de extremidade

flange de aço

Flange de aço, flanges compactas 1/2Inch - 48Inch e 150# a 2500# com A182/F51/Inconel 625.

Flanges compactas (RCF), NORSOK L005, A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

• Série de RCF NORSOK NCF5

Baseado no código de NORSOK L005, apropriado para aplicações críticas da selagem com expansão térmica alta, carga cíclica tal como montantes, únicos sistemas de amarração do ponto, distribuidores, X-árvores, os encanamentos subsea, os permutadores de calor e uma multidão de sistemas tranquilos do processo.

• Vantagem de RCF
  • Economia do espaço
    • Peso que salvar até 70%~80% do que flanges do ANSI
  • Os selos independentes dobro fazem-no mais seguro
    • Método positivo da selagem
  • Sistema de selagem integrado (tanto dentro como fora de)
    • Escala maior na temperatura e na pressão do projeto
• Princípio de funcionamento de RCF
  • O princípio de projeto da flange do estojo compacto de RCF é que a cara da flange inclui dois selos independentes. O primeiro selo é criado pela aplicação do esforço do assento do selo no salto da flange. O selo principal é o anel do selo IX. A força do anel do selo é fornecida pela energia armazenada do elástico no anel forçado do selo. Todo o escapamento do salto dará a pressão interna que atua no anel do selo dentro de intensificar a ação da selagem.

• Avaliação do tamanho e da pressão de RCF
  • 1/2” ~48" em tamanho e classe 150# a 2500# na avaliação da pressão.
  • Tamanho mais grande e avaliação de alta pressão a pedido.
• Materiais de RCF
  • ASTM A105, A350 LF2, LF6, A694 F52~F70
  • AISI 4130, AISI 8630
  • A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825.
  • O outro material a pedido
  • O anel do selo de RCF IX, forças axiais é exercido no atarraxamento do anel do selo do metal e traduzido em uma força radial da selagem. Além disso com pre-carga aumentada, o chanfro está fechado e o contato presencial está conseguido na cunha exterior quando a maioria da pre-carga do parafuso for transferida como forças compressivas entre as caras da flange no salto.
• Projeto e verificação de RCF
  • O aço especial de Yuhong proporciona o serviço do cálculo baseado na divisão 1, 2 e 3. da seção VIII de ASME. Igualmente nós temos as Software Engineers de ANSYS para fazer a análise
  • e verificação do projeto
  •
