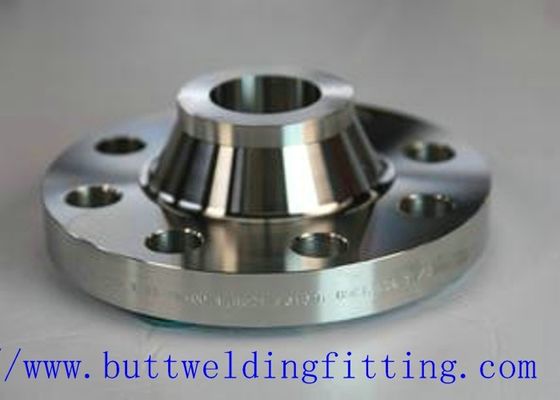

Encaixes e flanges forjados duráveis do pescoço da solda da classe 600 da série B das flanges ASME B16.47

Tamanho forjado das flanges do pescoço da solda da classe 600 da série B das flanges ASME B16.47 do aço: 1/2” - 60"

Especificação:

Tamanho: 1/2” - 60"

Marca: TOBO

Classe: 600 LIBRAS

Tipo: Flange do pescoço da solda, flange de WN (cara aumentada)

Especialize-se: Conforme o desenho

Padrão:

ANSI/ASME:

ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48

RUÍDO:

DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, RUÍDO 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

B.S:

BS4504, BS4504, BS1560, BS10, etc.

As flanges do pescoço da solda são furadas com a espessura de parede da flange que tem dimensões iguais à tubulação de harmonização. O isqueiro que a tubulação é maior o furo é na flange do pescoço da solda. E inversamente mais pesada a tubulação é menor o furo é na flange do pescoço da solda. As flanges do pescoço da solda geralmente são usadas nos sistemas de alta pressão e são apropriadas para temperaturas frias ou quentes.

Flanges do pescoço da solda da série B de ASME B16.47

Flanges do pescoço da solda da classe 75 da série B de ASME B16.47

Flanges do pescoço da solda da classe 150 da série B de ASME B16.47

Flanges do pescoço da solda da classe 300 da série B de ASME B16.47

Flanges do pescoço da solda da classe 600 da série B de ASME B16.47

Flanges do pescoço da solda da classe 900 da série B de ASME B16.47

Material & categorias das flanges do pescoço da solda:

Flanges de aço inoxidável do pescoço da solda: ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Flanges do pescoço da solda do aço carbono: ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 LF 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70

Flanges do pescoço da solda do aço de liga: ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91

Flanges de aço frente e verso do pescoço da solda: ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Flanges frente e verso super do pescoço da solda: ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61

Flanges do pescoço da solda da liga de níquel: Níquel 200 (UNS não N02200), níquel 201 (UNS não N02201), Monel 400 (UNS não N04400), Monel 500 (UNS não N05500), Inconel 800 (UNS não N08800), Inconel 825 (UNS não N08825), Inconel 600 (UNS não N06600), Inconel 625 (UNS não N06625), Inconel 601 (UNS não N06601), Hastelloy C 276 (UNS não N10276), liga 20 (UNS não N08020), etc.

Flanges do pescoço da solda da liga de cobre: UNS não C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS não C 70600 (Cu - Ni 90/10), C 71500 (Cu-Ni-70/30)

Flanges do pescoço da solda do aço carbono da baixa temperatura: ASTM A350, LF2, LF3

Aplicações de flanges do pescoço da solda da classe 600 da série B de ASME B16.47

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são usadas no produto químico e no processamento petroquímica.

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são usadas na eletrônica.

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são usadas no equipamento de processamento para a pureza de manutenção do produto em segurar alimentos, fibras sintéticas.

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são usadas no fuzileiro naval e na engenharia a pouca distância do mar.

Características de flanges do pescoço da solda da classe 600 da série B de ASME B16.47

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são altamente resistentes aos vários produtos químicos de diminuição.

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são resistência excelente aos alcaloides cáusticos.

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são condutibilidade altamente elétrica.

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são resistência de corrosão excelente às águas destiladas e naturais.

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são resistência às soluções de sal neutras e alcalinas.

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são resistência excelente ao flúor seco.

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são amplamente utilizadas segurar a soda cáustica.

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 são boas propriedades térmicas, elétricas e magnetostritoras.

As flanges do pescoço da solda da classe 600 da série B de ASME B16.47 oferecem alguma resistência aos ácidos clorídricos e sulfúricos em temperaturas e em concentrações modestas.

Dimensões de flanges do pescoço da solda da classe 600 da série B de ASME B16.47

Tubulação Diam normal.	O.D. DE Flange	Densamente Ness (Thk.)	Comprimento Através Cubo	Diam. de Cubo na base	Cubo Diam. Parte superior	Aumentado Cara Diam.	Diam. de Parafuso Círculo	Não de Parafuso Furos	Diam. de Parafuso Furos	Diam. de Parafuso	Faixa Raio Mínimo.
polegada	O	C	Y	X	A	R	BD	BN	BH	DB	r1
26"	889	111,3	180,8	698,5	660,4	726,9	806,5	28	44,5	1 5/8	12,7
28"	952,5	115,8	190,5	752,3	711,2	784,4	863,6	28	47,8	1 3/4	12,7
30"	1022,4	125,5	204,7	806,5	762	841,2	927,1	28	50,8	1 7/8	12,7
32"	1085,9	130	215,9	860,6	812,8	895,4	984,3	28	53,8	2	12,7
34"	1162,1	141,2	233,4	914,4	863,6	952,5	1054,1	24	60,5	2 1/4	14,2
36"	1212,9	146,3	242,8	968,2	914,4	1009,7	1104,9	28	60,5	2 1/4	14,2
38"	O tamanho 38" com 60" é idêntico à série a, flanges da classe 600.
