Grande diâmetro de extremidade da soldadura cotovelo ASTM 304 316L de aço inoxidável/do aço carbono

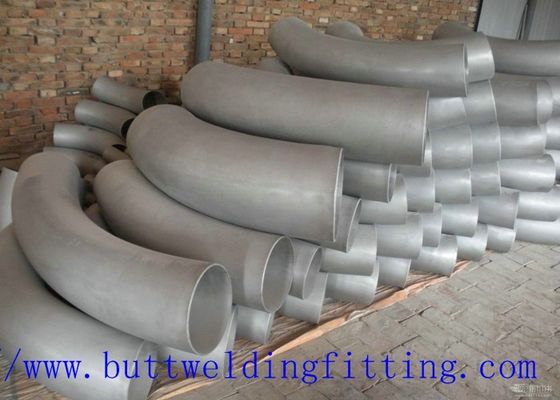

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L

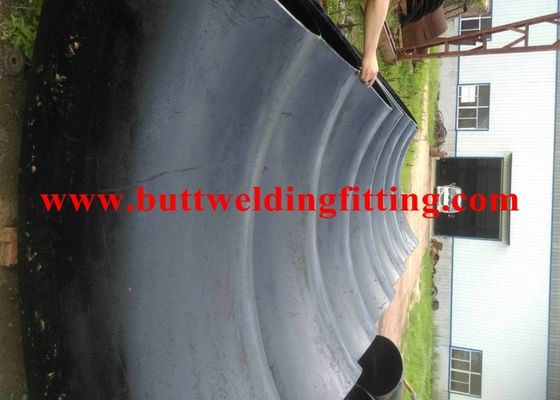

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L

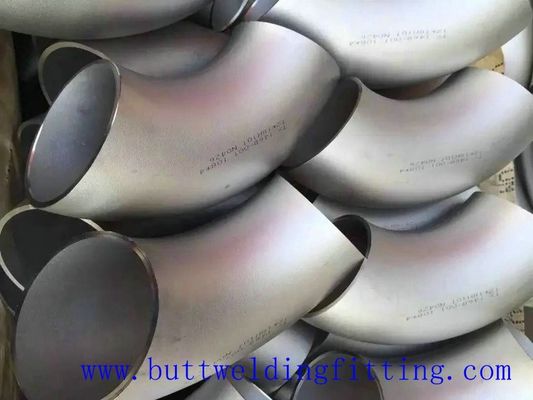

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L

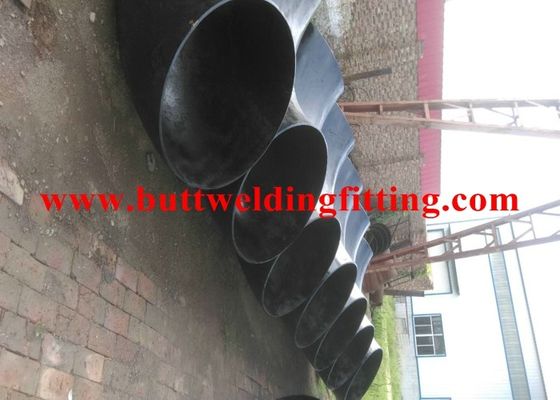

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L

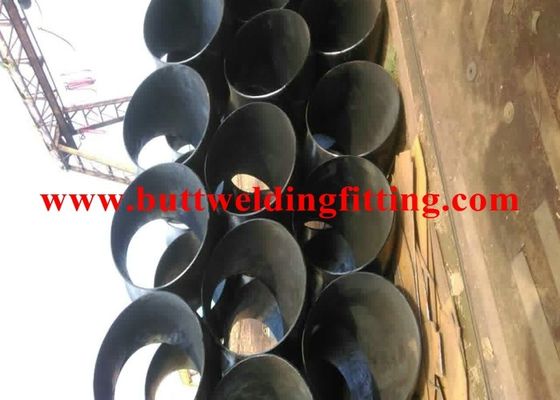

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
Lugar de origem China
Marca TOBO
Certificação SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número do modelo ASTM 304/316L
Quantidade de ordem mínima 1PC
Preço Negociável
Detalhes da embalagem CASO OU PÁLETE DE PLY-WOODEN
Tempo de entrega 15 dias do trabalho
Termos de pagamento T/T, D/P, D/A, Western Union
Habilidade da fonte 9800000PCS pelo mês
Detalhes do produto
Nome do produto Cotovelo de aço inoxidável Tipo Cotovelo, T, redutor, tampão, flange, tubulação
Aplicação Industrial Tecnologia Forjado
OD 60.30-610.00mm Tratamento de superfície sopro de areia, rolamento da areia, sopro de areia
Raio 2D 3D 5D
Destacar

cotovelo de 90 graus do aço inoxidável

,

Cotovelo da soldadura de extremidade
Deixe um recado
Descrição de produto

A tubulação 304/316L de aço inoxidável Elbows o espelho de 90Degree LR terminado

O cotovelo do diâmetro de Larg é as partes de conexão curvadas que se juntam a comprimentos retos da tubulação, geralmente em um 90° ou em um ângulo 45°, permitindo que as obstruções sejam evitadas no encanamento, a ventilação, a soldadura, e as aplicações automotivos.
Cotovelos grandes do diâmetro
Cotovelos grandes do diâmetro

Tamanho:
5" - 62" polegada, DN15-DN1480
Espessura de parede: Sch5-Sch160 XXS

Material:
Aço carbono: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
Aço de liga: ASTM A234 WP1, WP12, WP11, WP22, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X80
De aço inoxidável: ASME A403 WP304, 304L, 316, 316L, 310
Padrões: ANSI, RUÍDO, JIS, GB, ASTM, JB, SH, YB, SY, HECTOGRAMA, API ASME

Uso:
Petróleo, produto químico, poder, gás, metalurgia.

Nossos cotovelos da tubulação são amplamente utilizados em muitas indústrias, tais como a produção de eletricidade, petróleo, gás natural, produtos químicos, construção naval, aquecimento, fabricação de papel, metalurgia e assim por diante.

cotovelo longo do raio de 45 graus

O aço ensolarado é fabricante, exportador e fornecedor do cotovelo longo do raio de 45 graus. O cotovelo longo do raio de 45 graus fabricou usando matérias primas superiores da categoria. A solda de extremidade cotovelo longo do raio de 45 graus é usada para as tubulações de conexão de diâmetros diferentes e encontra aplicações largas em vários construtores dos produtos químicos, das indústrias da construção civil, do papel, do cimento & do navio.

Nós adotamos equipamento de produção avançado para fazer a nosso raio longo o cotovelo de 45 graus (1D D711.2~D1219.2), que não pode somente melhorar a qualidade de produto, mas igualmente salvar matérias primas.

cotovelo longo do raio de 45 grausTamanho:
Cotovelo sem emenda: 1/2 " ~24" DN15~DN600
Cotovelo da soldadura: 6" ~72" DN150~DN1800

Espessura de parede:
sch10, sch20, sch30, STD, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Espessura de parede máxima: 200mm

Materiais
Aço carbono: ASTM/ASME A234 WPB-WPC
Aço de liga: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
De aço inoxidável: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Aço da baixa temperatura: ASTM/ASME A402 WPL 3-WPL 6
Aço do elevado desempenho: ASTM/ASME A860 WPHY 42-46-52-60-65-70

Padrões
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
SP 43-2008 DO SP 75-2008 MSS DE MSS
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR N-F UM 49-289-1990 AFNOR N-F UM 49-170-1-1999 AFNOR N-F UM 49-170-2-2009 AFNOR N-F UM 49-170-3-2009 AFNOR N-F A 49-170-4-2009 ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

Processos industriais
Dobra, espremedura, pressão, forjadura, fazer à máquina e mais

Indústrias servidas
Nossos cotovelos da tubulação são amplamente utilizados em muitas indústrias, tais como a produção de eletricidade, petróleo, gás natural, produtos químicos, construção naval, aquecimento, fabricação de papel, metalurgia e assim por diante.

Solda de extremidade de ASME B16.9 dimensões longas do cotovelo do raio de 45 graus

Solda de extremidade de ASME B16.9 dimensões curtos do cotovelo do raio de 45 graus

NPS O.D.
D		 90 graus
Raio longo
Centro-à-fim
A		 45 graus
Raio longo
Centro-à-fim
B		 90 graus
3D
Centro-à-fim
A		 45 graus
3D
Centro-à-fim
B
1/2 21,3 38 16 - -
3/4 26,7 38 19 57 24
1 33,4 38 22 76 31
1 ¼ 42,2 48 25 95 39
1 ½ 48,3 57 29 114 47
2 60,3 76 35 152 63
½ 2 73 95 44 190 79
3 88,9 114 51 229 95
½ 3 101,6 133 57 267 111
4 114,3 152 64 305 127
5 141,3 190 79 381 157
6 168,3 229 95 457 189
8 219,1 305 127 610 252
10 273 381 159 762 316
12 323,8 457 190 914 378
14 355,6 533 222 1067 441
16 406,4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 964
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516

Do cotovelo longo do raio de ASME B16.9 45° tolerância dimensional

TOLERÂNCIAS DIMENSIONAIS - COTOVELOS
Para todos os encaixes Cotovelos 90/45 de grau Retornos 180°
Tamanho nominal (NPS) da tubulação Ø exterior
no chanfro		 Ø interno
na extremidade		 Espessura de parede
t/T1		 Centro para terminar não ofuscante. A-B-C-M Centro para centrar não ofuscante.
O		 De volta à cara não ofuscante.
K		 Alinhe ment das extremidades
U
1/2 uns 2 1/2 1 0,8 Não 2 7 7 1
3 uns 3 1/2 1 1,6 menos 2 7 7 1
4 +2 -1 1,6 do que 2 7 7 1
5 uns 6 +3 -1 1,6 87,50% 2 7 7 1
8 2 1,6 do substantivo 2 7 7 1
10 +4 -3 3,2 tickness 2 7 7 2
12 uns 18 +4 -3 3,2 3 10 7 2
20 um 24 +6 -5 4,8 3 10 7 2
26 uns 30 +7 -5 4,8 3 ..... ..... .....
32 uns 48 +7 -5 4,8 5 ..... ..... .....

Tolerâncias da obliquidade
ND Máximo fora do ângulo Máximo fora do plano
Q P
1/2 uns 4 1 2
5 uns 8 2 4
10 uns 12 3 5
14 uns 16 3 7
18 um 24 4 10
26 uns 30 5 10
32 uns 42 5 13
44 uns 48 5 20
