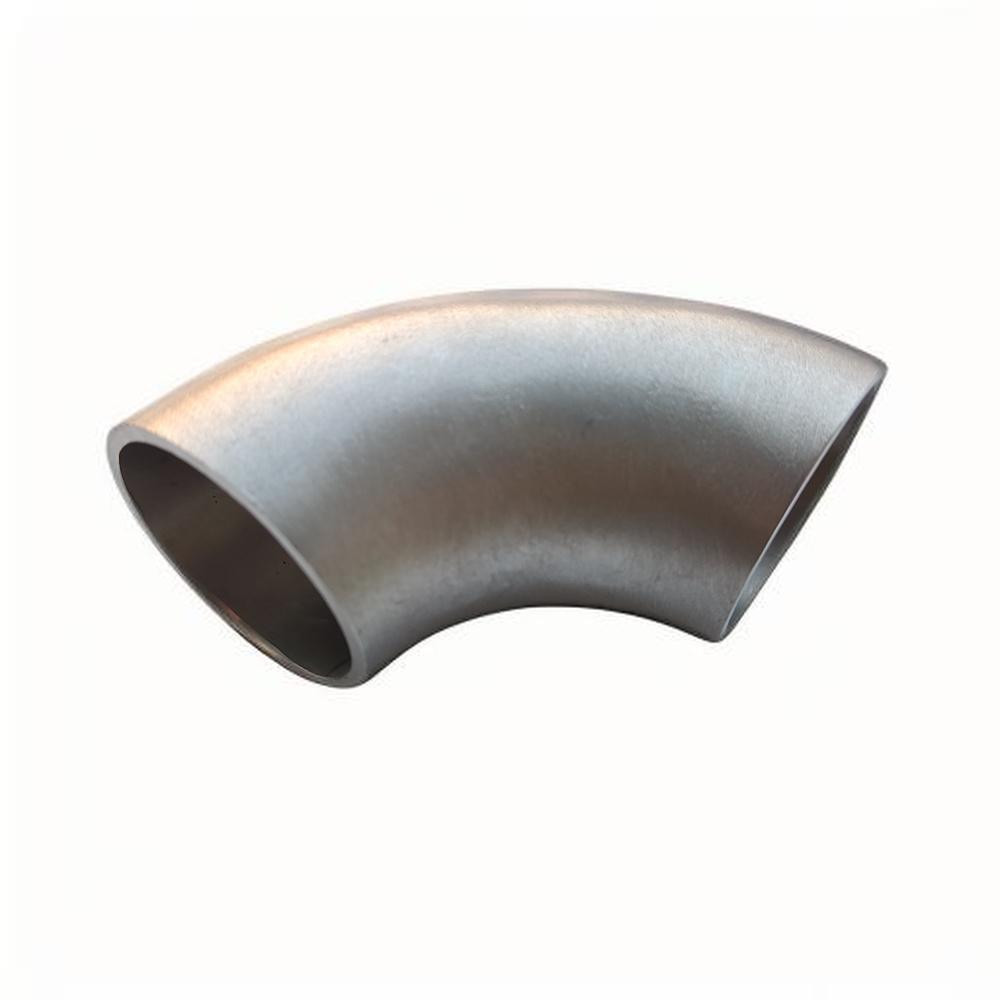

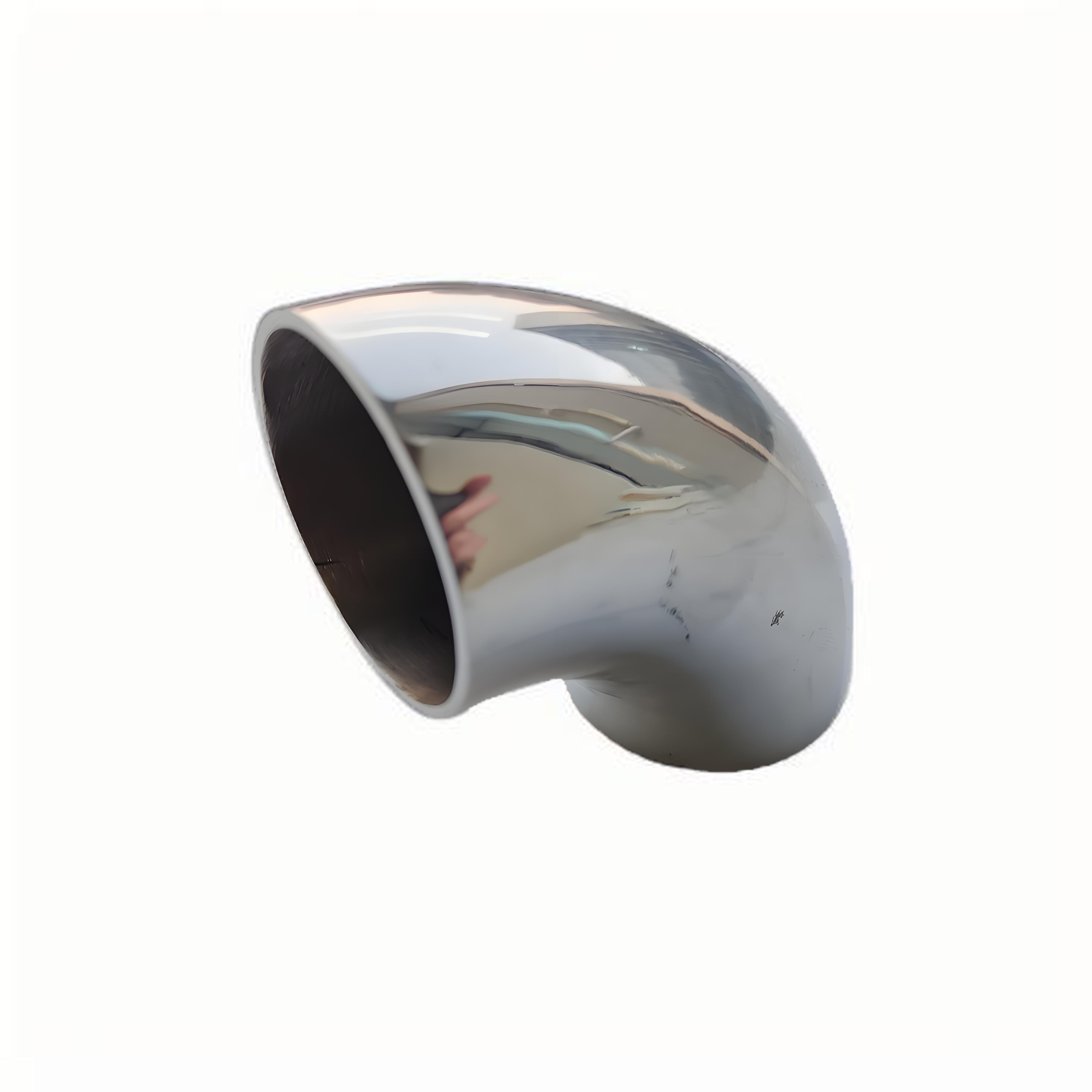

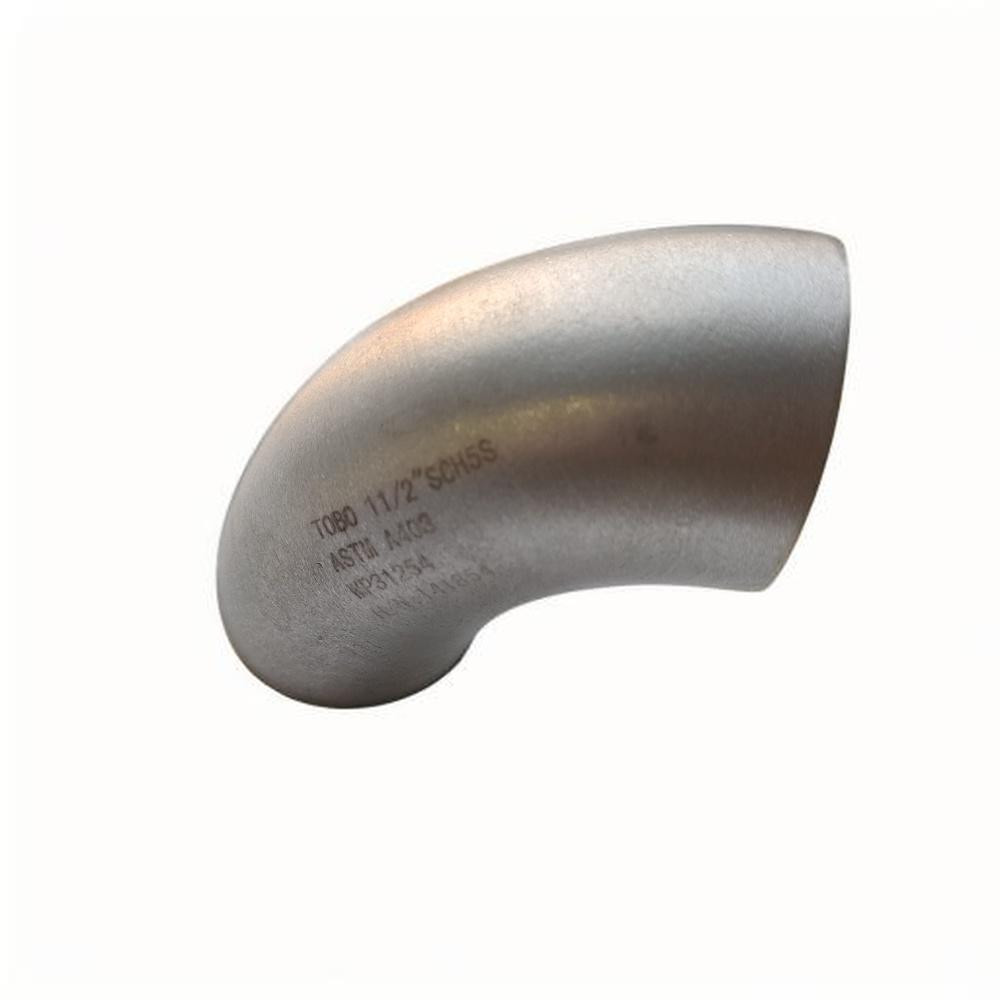

Aço Inoxidável 316 Recozido em Solução Cotovelo LR 90 Graus ASTM A403

Solução Annealed 316 aço inoxidável 90 graus LR Cotovelo ASTM A403

Osolução aquecida 316 aço inoxidável 90 graus de comprimento de raio cotovelo, fabricados em pleno cumprimento dasASTM A403 WP316-SO sistema de tubulação é projetado para sistemas de tubulação de processo críticos onde a resistência à corrosão intergranular é primordial.Tratamento térmico por recozimento de soluçãoa 1040 °C (1904 °F), seguido de aquecimento rápido, dissolve os precipitados de carburo de cromo que se formam nos limites dos grãos durante as operações de solda ou moldagem a quente.Esta restauração metalúrgica re-homogeneiza a microstrutura austenítica, re-sensibilizando eficazmente o material e restaurando a sua resistência inerente ao ataque intergranular em ambientes de processo ácidos.e instalações petroquímicas onde os sistemas de tubulação encontram ácidos orgânicos quentes, meios oxidantes e fluxos de processo que contêm cloreto, este encaixe de cotovelo de soldadura em chão oferece a integridade confiável a longo prazo que as alternativas não aquecidas não podem igualar.

A geometria de longo raio (R=1,5D) deste cotovelo aquecido com solução proporciona uma visão suave,mudança gradual na direção do fluxo que minimiza a erosão induzida por turbulência e a perda de pressão em comparação com configurações de raio curto. Cada montagem conforme com a norma ASTM A403 é submetida aEnsaios de corrosão intergranular (IGC)As extremidades bifurcadas da soldadura de bolas são usinadas em conformidade com a norma ASME B16.9 dimensõesPara os engenheiros que especificam sistemas de tubulação de acordo com a norma ASME B31.3 Process Piping ou ASME B31.1 Códigos de tubulação de energia, esta solução annealed 316 de aço inoxidável cotovelo representa uma solução de ajuste totalmente compatível com código, rastreável e documentada.

Especificações técnicas

Principais vantagens e áreas de aplicação

• Resistência à corrosão intergranular:O processo de recozimento da solução a 1040°C, seguido de apagamento rápido, dissolve completamente os carboidratos de cromo precipitados nos limites dos grãos,restabelecimento da camada passiva protetora de óxido de cromo e eliminação da susceptibilidade ao ataque intergranular em meios ácidos.
• Performance IGC validada:Cada lote de tratamento térmico é submetido ao ensaio ASTM A262 Practice E Strauss utilizando uma solução fervente de sulfato de cobre e ácido sulfúrico.A ausência de fissuração intergranular após exposição de 15 horas e teste de curvatura de 180 graus fornece prova documentada de resistência à re-sensibilização.
• Conformidade total com a norma ASTM A403:O cotovelo aquecido em solução cumpre todos os requisitos da norma ASTM A403, incluindo a composição química (C ≤ 0,08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), propriedades de tração (≥ 515 MPa UTS, ≥ 205 MPa YS),e critérios de aceitação do ensaio de aplanamento.
• Instalações de transformação química:Essencial para tubulações de processo que transportem ácido acético quente, ácido fórmico, ácido fosfórico,e fluxos de ácidos orgânicos mistos a temperaturas de até 400°C, onde o inoxidável 316 sensibilizado falharia prematuramente devido à corrosão intergranular.
• Unidades de hidroprocessamento de refinaria:Utilizado em tubulações de efluentes de reatores de alta pressão, sistemas aéreos de fracionadores,e circuitos de depuração de águas ácidas em que a combinação de temperaturas elevadas e ambientes com H2S exija tanto o recozimento por solução como a conformidade com a NACE MR0175.
• Instalações petroquímicas de etileno:Adequado para aquecimento, lavagem cáustica, and pygas hydrogenation piping circuits where process-side corrosion combined with external insulation CUI (corrosion under insulation) conditions can drive intergranular attack in non-annealed fittings.
• Farmacêuticos e químicos finos:Selecionado para circuitos de arrefecimento do reator, tubulação de recuperação de solvente,e cabeçalhos de distribuição limpos no local, quando a limpeza por processo de lote com soluções ácidas quentes poderia causar um ataque ao limite de grãos em componentes inoxidáveis soldados ou trabalhados a frio.
• Balanço nuclear da central:Utilizado em sistemas de refrigeração de água auxiliar, controlo químico e de volume e de tratamento de resíduos em centrais nucleares,Quando o material certificado ASTM A403 com total rastreabilidade e relatórios de ensaio IGC for obrigatório de acordo com as especificações de aquisição da secção III da ASME.

Perguntas Frequentes

P: Por que o recozimento por solução é crítico para 316 cotovelos de aço inoxidável utilizados no processamento químico?

R: Durante a fabricação de um cotovelo de soldadura a quente, a operação de moldagem a quente aquece o material na faixa de temperatura de sensibilização de 425-870 °C (800-1600 °F).Os átomos de cromo combinam-se com o carbono nos limites dos grãos para formar precipitados de carburo de cromo (Cr23C6)Esses precipitados esgotam as regiões adjacentes do limite de grãos de cromo abaixo do limiar de 12% exigido para a passividade do aço inoxidável.O resultado é uma microestrutura suscetível a corrosão intergranular quando exposta a meios de processo ácidosA solução de recozimento do cotovelo a 1040°C redissolve estes carboidratos de cromo de novo em solução.e o aquecimento rápido bloqueia o cromo numa distribuição homogénea em toda a matriz de austenitaSem este tratamento térmico, um acoplamento de cotovelo 316 exposto quimicamente pode falhar por ataque de limite de grãos dentro de meses de serviço, mesmo que a composição do material a granel pareça aceitável.

P: Como a geometria de raio longo beneficia a tubulação do processo em comparação com cotovelos de raio curto?

R: O cotovelo aquecido com solução de raio longo (R=1,5D) proporciona uma transição mais gradual do caminho do fluxo em comparação com a geometria R=1,0D mais curta.Isto resulta numa queda de pressão aproximadamente de 30% inferior por dispositivo, taxas de erosão reduzidas em fluxos carregados de lodo ou partículas e comprimento tangente reto suficiente para radiografia adequada da solda de circunferência.3 e B31.1 para tubulações de processo e de energia, salvo se as limitações de espaço exigirem especificamente um cotovelo de raio curto.Para as instalações de processamento químico em que a minimização da energia de bombeamento e a maximização da vida útil dos equipamentos são prioridades operacionais, o cotovelo ASTM A403 de raio longo proporciona vantagens mensuráveis no custo total de propriedade em relação ao seu homólogo de raio curto.

Q: Que documentação acompanha cada cotovelo de aço inoxidável 316 aquecido por solução?

R: Cada peça é fornecida com um pacote de certificação completo da norma EN 10204 Tipo 3.1, incluindo: (1) análise da composição química do calor originário com rastreabilidade até ao certificado da fábrica,(2) Resultados dos ensaios de propriedades mecânicas (resistência à tração, resistência ao rendimento, alongamento na fratura e redução da área),(3) o gráfico do tempo e da temperatura de recozimento da solução com especificação do meio de apagamento, (4) Relatório de ensaio ASTM A262 Practice E IGC com determinação de aprovação/desaprovação e parâmetros de ensaio, (5) Relatório de inspecção dimensional que verifique a conformidade com as tolerâncias ASME B16.9, incluindo OD,espessura da parede, dimensão do centro para a face e geometria de convecção, e (6) relatório de inspecção da condição visual e da superfície.Fornecemos igualmente os resultados dos ensaios de dureza (≤22 HRC máximo) e um certificado de conformidade que verifique se foram cumpridos todos os requisitos de serviço ácido para este equipamento de cotovelo aquecido com solução.
