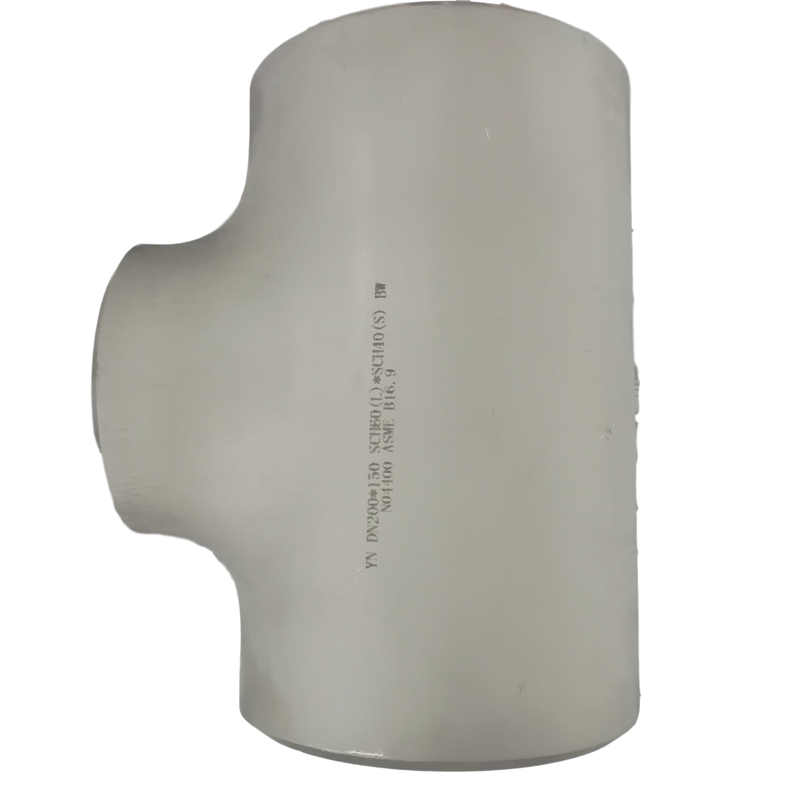

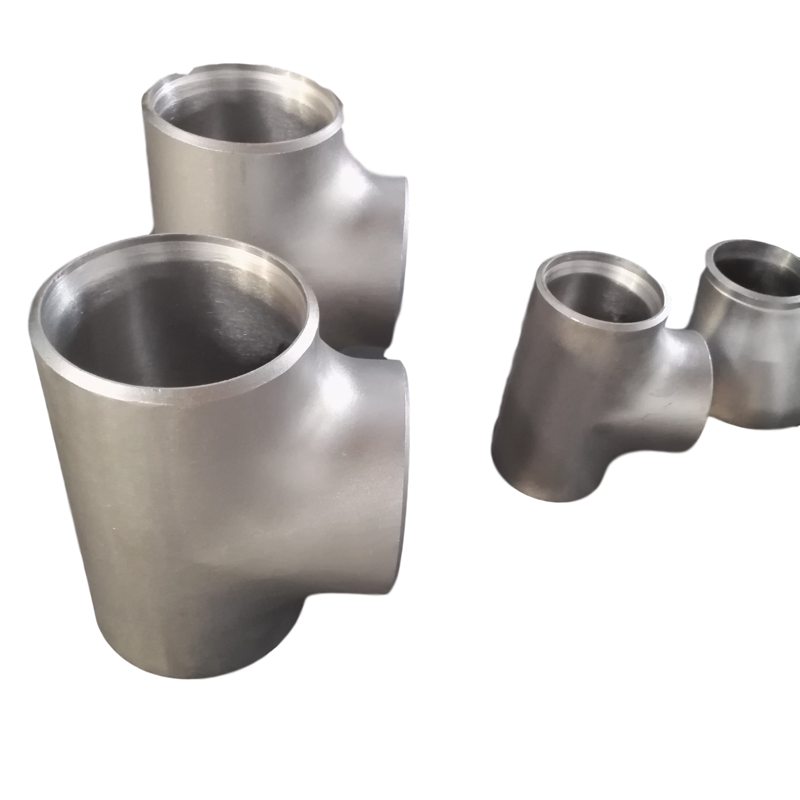

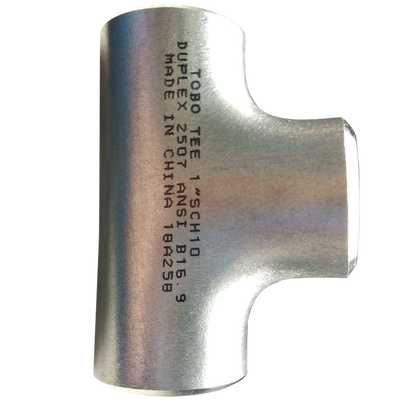

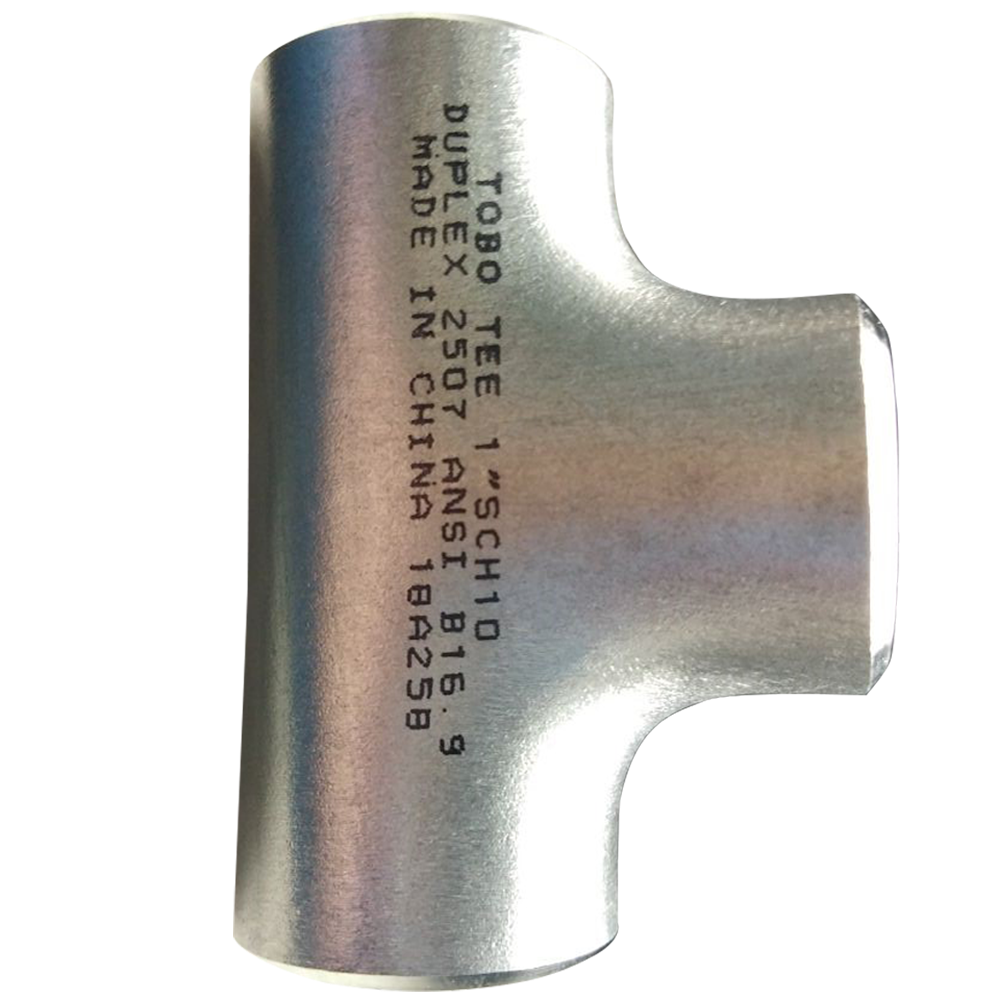

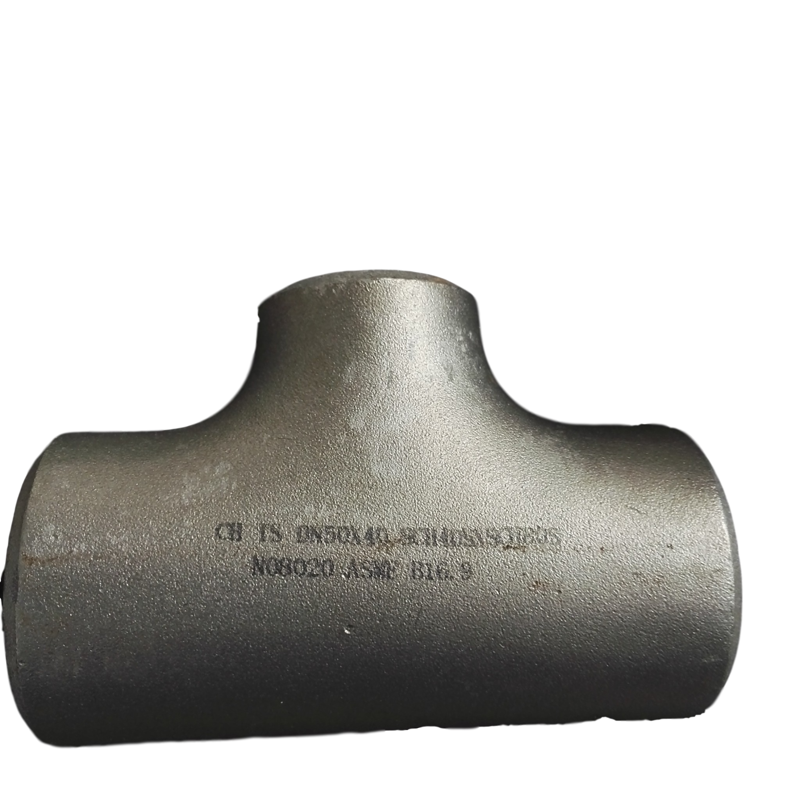

T de redução de aço inoxidável ASTM A403 WP304L da solda de extremidade da classe 600 de alta pressão

  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
  • High Pressure Class 600 Stainless Steel Reducing Butt Weld Tee ASTM A403 WP304L
Lugar de origem Zhejiang, China
Marca WNRLN
Certificação ISO 9001:2015, ASME B16.9 Compliant
Número do modelo HP600-RT-WP304L
Quantidade de ordem mínima 10 peças
Preço USD 18-200 / Piece
Detalhes da embalagem Caixas de madeira em condições de navegar com proteção individual
Tempo de entrega 5 a 7 dias úteis para estoque, 15 a 25 dias para produção
Termos de pagamento T/T, L/C, União Ocidental
Habilidade da fonte 8000 partes pelo mês
Detalhes do produto
Nome do produto T redutor de aço inoxidável de alta pressão classe 600 Classe de pressão Classe 600 (PN100)
Grau de material ASTM A403 WP304L Tipo Tee Redutor (T Desigual)
Espessura da Parede SCH80/SCH80S/SCH160 Aplicativo Vapor de alta pressão, sistemas hidráulicos, processo de refinaria, injeção química
Destacar

T redutor de alta pressão

,

Tê de Aço Inoxidável Classe 600

,

Conexão de Solda de Topo WP304L
Deixe um recado
Descrição de produto
Tê Redutor de Solda de Topo em Aço Inoxidável Classe de Pressão 600 ASTM A403 WP304L

O Tê Redutor de Solda de Topo em Aço Inoxidável Classe de Pressão 600 é projetado e fabricado para suportar condições exigentes de tubulação de alta pressão. Fabricado em aço inoxidável austenítico ASTM A403 Grau WP304L, este tê de redução com classificação de pressão Classe 600 está em conformidade com os padrões dimensionais ASME B16.9 com classificações de pressão-temperatura de acordo com as especificações de correspondência de flange ASME B16.5 Classe 600.

A configuração redutora permite a transição de diâmetro sem emendas em conexões de ramal, mantendo a integridade total da pressão. Cada tê redutor de solda de topo em aço inoxidável Classe de Pressão 600 de alta pressão apresenta espessura de parede otimizada para contenção de pressão, preparação de extremidade chanfrada de precisão e recozimento completo em solução para garantir propriedades mecânicas uniformes. Este acessório é projetado para aplicações que incluem linhas de vapor de alta pressão, sistemas hidráulicos e tubulações de processo onde a contenção de pressão confiável é essencial.

Especificações Técnicas
Parâmetro Especificação
Grau do Material ASTM A403 WP304L / UNS S30403 / 1.4307
Classe de Pressão Classe 600 (PN100 equivalente EN 1092-1)
Tipo Tê Redutor (Tê Desigual)
Faixa de Tamanho 1/2" - 24" (DN15 - DN600)
Espessura da Parede SCH80 / SCH80S / SCH160 (conforme requisitos de tamanho)
Padrão ASME B16.9, ASTM A403, Classe de Pressão ASME B16.5
Fabricação Sem Costura (até 24"), Soldado (26" e acima)
Preparação da Extremidade Extremidade Chanfrada conforme ASME B16.25, 37.5° ±2.5°
Testes Teste Hidrostático, Teste Radiográfico (RT) Disponível
Faixa de Temperatura -196°C a +400°C (conforme tabelas de redução de pressão)
Principais Vantagens e Campos de Aplicação
  • Classificação de Pressão Certificada Classe 600: Cada tê redutor de solda de topo em aço inoxidável Classe de Pressão 600 de alta pressão é projetado com espessura de parede adequada para a classe de pressão PN100/Classe 600, verificada por teste hidrostático a 1,5x a pressão nominal
  • Transição de Diâmetro Confiável: O design redutor permite transição de fluxo suave da tubulação principal maior para o ramal menor, minimizando a turbulência de fluxo e a erosão no ponto de conexão do ramal sob condições de alta pressão
  • Sistemas de Vapor de Alta Pressão: Adequado para redes de distribuição de vapor superaquecido em usinas de energia e instalações industriais que exigem contenção de pressão Classe 600
  • Sistemas Hidráulicos e Pneumáticos: Projetado para distribuição de óleo hidráulico e gás comprimido de alta pressão com integridade de pressão verificada e desempenho estanque
  • Unidades de Processo de Refinaria: Ideal para hidroprocessamento, reforma catalítica e outras tubulações de unidades de refinaria operando sob pressões elevadas
  • Sistemas de Injeção Química: Atende aos requisitos para linhas de injeção e dosagem química de alta pressão em instalações petroquímicas e offshore
Perguntas Frequentes
P: O que significa a classificação de pressão Classe 600 para um tê redutor de solda de topo em aço inoxidável?
R: A classificação de pressão Classe 600 para nosso tê redutor de solda de topo em aço inoxidável corresponde ao sistema de classificação de pressão-temperatura definido na ASME B16.5 para flanges Classe 600. Em temperatura ambiente (até 38°C), a pressão máxima de trabalho permitida para a Classe 600 é de aproximadamente 102 bar (1480 psi) para material WP304L. À medida que a temperatura de operação aumenta, a pressão permitida diminui de acordo com as tabelas de redução padrão. Nossos acessórios de tê redutor de solda de topo em aço inoxidável Classe de Pressão 600 de alta pressão apresentam paredes proporcionalmente mais espessas (geralmente SCH80 ou SCH160 para tamanhos menores) para manter a contenção total da pressão Classe 600. Cada acessório é projetado para corresponder à capacidade de pressão das conexões flangeadas Classe 600, garantindo a integridade da pressão em todo o sistema.
P: Vocês podem fornecer tês redutores de alta pressão com combinações de tamanhos não padronizadas?
R: Sim, fabricamos tês redutores de solda de topo em aço inoxidável Classe de Pressão 600 de alta pressão personalizados com combinações de tamanhos especificadas pelo cliente. Configurações redutoras comuns incluem 6"x4", 8"x6", 10"x8", 12"x6" e outras combinações não padronizadas. Cada tê redutor personalizado é projetado com reforço adequado na interseção do ramal de acordo com as regras de substituição de área da ASME B31.3, quando aplicável. A espessura da parede da saída do ramal é dimensionada adequadamente para o diâmetro menor, mantendo a classificação de pressão total Classe 600. Todos os projetos personalizados são apoiados por nossa revisão de engenharia e validação por teste de pressão hidrostática.
P: Qual é a diferença entre SCH80 e Classe 600 para tês de solda de topo?
R: Schedule (SCH80, SCH160) define a espessura da parede para um determinado tamanho de tubo, enquanto Classe 600 define a classificação de pressão-temperatura. Para nosso tê redutor de solda de topo em aço inoxidável Classe de Pressão 600 de alta pressão, a espessura da parede SCH80 para NPS 1/2"-8" geralmente atende aos requisitos da Classe 600, enquanto tamanhos maiores podem exigir SCH160 ou espessura de parede personalizada para satisfazer as classificações de pressão da Classe 600. A relação entre schedule e classe depende do grau do material, tamanho e temperatura. Realizamos verificação de engenharia para cada combinação de tamanho e schedule para confirmar a conformidade com a Classe 600. Nossa equipe técnica pode fornecer a recomendação de espessura de parede apropriada com base em suas condições de projeto específicas, incluindo pressão, temperatura e margem de corrosão.
