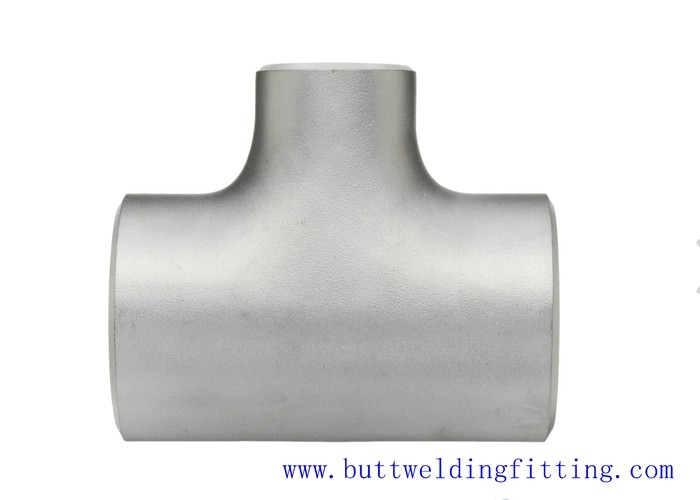

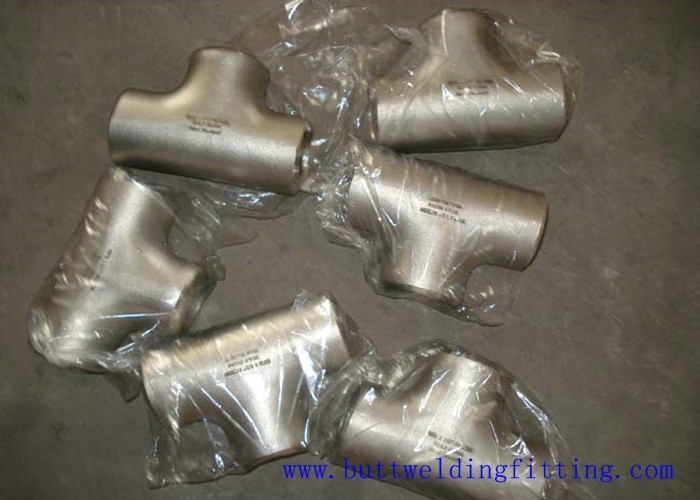

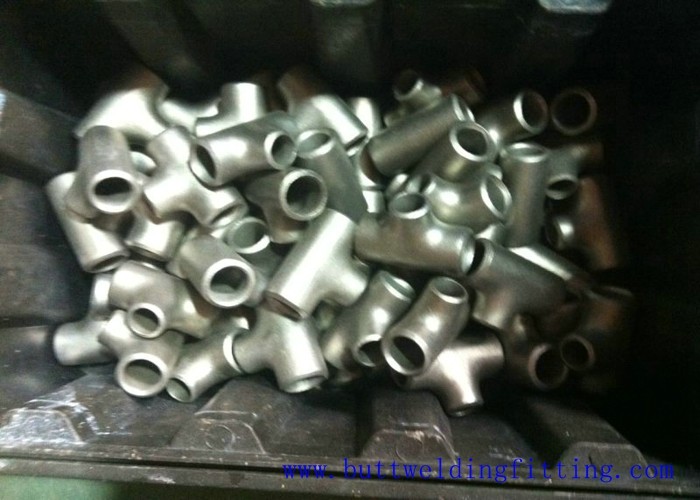

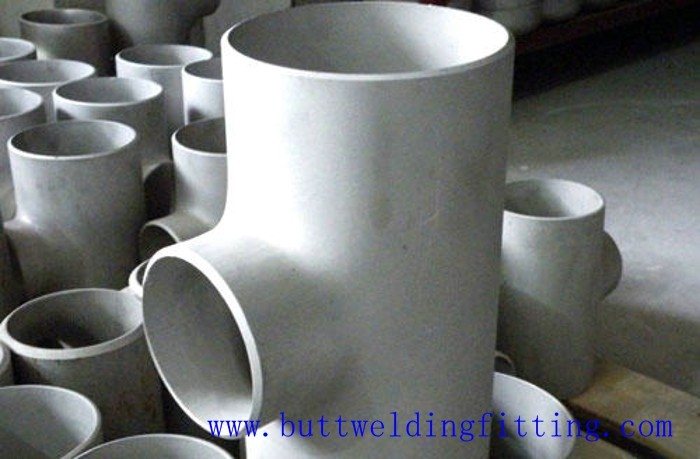

Tê de Redução de Solda de Topo em Aço Inoxidável de Grande Diâmetro Personalizado DN1200 ASTM A815 S31803

  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
Lugar de origem Zhejiang, China
Marca WNRLN
Certificação ISO 9001:2015, PED 2014/68/EU, NORSOK M-650 Qualified
Número do modelo LD1200-DSS-TEE
Quantidade de ordem mínima 1 peça (diâmetro grande personalizado)
Preço USD 500-5000+ / Piece
Detalhes da embalagem Caixa de estrutura de aço personalizada com reforço interno para acessórios de grande diâmetro, prot
Tempo de entrega 25-45 dias úteis para fabricação personalizada de grande diâmetro
Termos de pagamento T/T,L/C
Habilidade da fonte 500 peças por mês
Detalhes do produto
Nome do produto T de redução de aço inoxidável duplex personalizado DN1200 de grande diâmetro Grau de material ASTM A815 Duplex UNS S31803/1.4462 (2205)
Diâmetro máximo DN1200 (48") Força de rendimento ≥450MPa (2× WP316L)
PREN (Resistência à Corrosão) 34-35 Aplicativo Dessalinização, Injeção de Água Offshore, Planta Química, Papel e Celulose
Destacar

T de redução de grande diâmetro

,

T de tubo DN1200 personalizado

,

T frente e verso da solda de extremidade S31803
Deixe um recado
Descrição de produto
Tee Redutor de Aço Inoxidável de Grande Diâmetro Personalizado DN1200 para Solda de Topo ASTM A815 S31803
Visão Geral do Produto

O Tee Redutor de Aço Inoxidável de Grande Diâmetro Personalizado DN1200 para Solda de Topo é uma conexão de tubulação especializada de grande diâmetro fabricada em aço inoxidável duplex ASTM A815 UNS S31803 (2205). Este tee redutor projetado sob medida com diâmetro nominal de até DN1200 combina a alta resistência da microestrutura duplex (aproximadamente 50% austenita, 50% ferrita) com excelente resistência à corrosão (PREN 34-35), fornecendo aproximadamente o dobro da resistência ao escoamento de graus austeníticos padrão como WP304L e WP316L.

A maior resistência permite um projeto de parede mais fina para a mesma classificação de pressão, reduzindo o peso e o custo do material em aplicações de grande diâmetro. Cada tee redutor de aço inoxidável de grande diâmetro personalizado para solda de topo é projetado para requisitos dimensionais específicos do projeto, incluindo relações de redução não padronizadas, dimensões personalizadas de centro a extremidade e preparações de extremidade especiais. O material duplex S31803 oferece resistência excepcional à corrosão sob tensão por cloreto, corrosão por pites e corrosão em frestas, tornando-o ideal para sistemas de tubulação de grande diâmetro em ambientes de serviço agressivos.

Especificações Técnicas
Parâmetro Especificação
Grau do Material ASTM A815 Duplex UNS S31803 / 1.4462 / F51 / 2205
Diâmetro Máximo Até DN1200 (48") para Construção Soldada
Tipo Tee Redutor (Relações de Redução Personalizadas Disponíveis)
Espessura da Parede Espessura Personalizada por Cálculo de Projeto (tipicamente SCH10S - SCH40S para Grande Diâmetro)
Microestrutura Fase Dupla ~50% Austenita + ~50% Ferrita
Resistência ao Escoamento ≥450 MPa (65 ksi) - Aproximadamente 2* WP304L/WP316L
PREN 34-35 (Excelente Resistência à Corrosão por Pites e Frestas)
Norma ASME B16.9, ASTM A815, MSS SP-43, NORSOK M-650
Processo de Fabricação Construção Soldada com 100% de RT das Juntas Longitudinais e Circunferenciais
Testes Teste Hidrostático, 100% RT, PT, PMI, Medição de Teor de Ferrita, Teste de Impacto
Principais Vantagens e Campos de Aplicação
  • Projeto de Grande Diâmetro Otimizado em Peso: A alta resistência ao escoamento do duplex S31803 permite um projeto de parede mais fina para conexões de tee redutor de aço inoxidável de grande diâmetro personalizado DN1200 para solda de topo, reduzindo o peso em até 30-40% em comparação com conexões WP316L com classificação de pressão equivalente, o que diminui os requisitos de suporte estrutural e os custos de instalação.
  • Resistência Superior à Corrosão Sob Tensão: A microestrutura duplex oferece resistência excepcional à corrosão sob tensão por cloreto (SCC), um modo de falha crítico para aços inoxidáveis austeníticos padrão em tubulações de processo de grande diâmetro expostas a cloretos acima de 60°C.
  • Plantas de Dessalinização: Ideal para tubulações de grande diâmetro de captação de água do mar e descarga de salmoura, linhas de alimentação de membrana de RO e conexões de evaporadores MED em instalações de dessalinização SWRO e térmica.
  • Sistemas Offshore de Injeção de Água: Tees redutores de aço inoxidável duplex de grande diâmetro servem para manifolds de injeção de água do mar e reinjeção de água produzida em plataformas offshore onde a economia de peso e a resistência à corrosão são críticas.
  • Plantas Químicas e Petroquímicas: Adequado para tubulações de processo de grande diâmetro que manuseiam hidrocarbonetos clorados, ácidos orgânicos e soluções cáusticas em complexos de fabricação química e petroquímica.
  • Indústria de Papel e Celulose: Resiste a licores brancos, verdes e pretos corrosivos em sistemas de tubulação de grande diâmetro de fábricas de celulose, incluindo linhas de descarga de digestores e tubulações de plantas de branqueamento.
Perguntas Frequentes
P: Quais são as vantagens do duplex S31803 sobre o WP316L para conexões de tee redutor de aço inoxidável de grande diâmetro?
R: O tee redutor de aço inoxidável de grande diâmetro personalizado DN1200 para solda de topo em duplex S31803 oferece quatro vantagens principais sobre o WP316L para aplicações de grande diâmetro. Primeiro, a resistência ao escoamento de ≥450 MPa é aproximadamente o dobro da do WP316L (≥170 MPa), permitindo projetos de parede mais finas que reduzem significativamente o peso da conexão e o custo do material em tamanhos grandes. Segundo, o PREN de 34-35 versus 24-26 para WP316L fornece resistência substancialmente melhor à corrosão por pites e frestas. Terceiro, o duplex S31803 é virtualmente imune à corrosão sob tensão por cloreto, um modo de falha crítico para WP316L acima de 60°C em ambientes com cloreto. Quarto, o coeficiente de expansão térmica do duplex S31803 (~13*10⁻⁶/°C) é mais próximo do aço carbono (~11.7*10⁻⁶/°C) do que do WP316L (~16*10⁻⁶/°C), reduzindo o estresse térmico em soldas de metais dissimilares em sistemas de tubulação híbridos de grande diâmetro.
P: Como são fabricadas as conexões de tee de grande diâmetro DN1200 e quais controles de qualidade se aplicam?
R: Nosso tee redutor de aço inoxidável de grande diâmetro personalizado DN1200 para solda de topo é fabricado através de um processo de fabricação soldada utilizando chapa de aço inoxidável duplex ASTM A815 S31803. O processo inclui corte por plasma CNC ou jato de água de componentes de chapa para dimensões precisas, montagem e soldagem de ponteamento de acordo com WPS/PQR qualificados, soldagem de penetração total usando metal de adição duplex ER2209 e END volumétrico de 100% (radiografia) de todas as juntas de solda longitudinais e circunferenciais. Os controles de qualidade pós-soldagem incluem teste de penetrante dye em todas as superfícies, verificação PMI, medição de teor de ferrita (visando 35-65% de ferrita de acordo com ASTM E562), teste de impacto Charpy V-notch na temperatura mínima de projeto e teste de pressão hidrostática. Todo o processo é documentado com rastreabilidade completa do número de lote da chapa ao relatório de inspeção final, e supervisionado por inspetores de soldagem certificados (CWI) de acordo com os requisitos da ASME Seção IX e AWS D1.6.
P: Quais opções de personalização dimensional estão disponíveis para tees redutores de grande diâmetro?
R: Para nosso tee redutor de aço inoxidável de grande diâmetro personalizado DN1200 para solda de topo, oferecemos ampla personalização, incluindo: relações de redução não padronizadas (por exemplo, 1200*900, 1200*750, 1200*600 e qualquer combinação intermediária); dimensões personalizadas de centro a extremidade (valores C e M) para corresponder aos layouts de tubulação existentes; preparações de extremidade especiais, incluindo extremidades de flange de pescoço de solda, extremidades de stub de junta sobreposta ou extremidades Van Stone; reforços, incluindo conexões de ramal reforçadas com placa para altas relações D/d; e extensões de peça de união para soldagem de topo direta a componentes adjacentes. Cada projeto personalizado é suportado por cálculos de engenharia de acordo com as regras de substituição de área da ASME B31.3 e análise de elementos finitos (FEA) quando necessário para configurações não padronizadas. Fornecemos desenhos de fabricação detalhados para aprovação do cliente antes do início da fabricação, garantindo que seu tee personalizado de grande diâmetro atenda exatamente aos requisitos isométricos de tubulação do projeto.
